Gaines tressées et tissées pour l'industrie


Gaine tressée et gaine tissée : protection standard ou spécifique

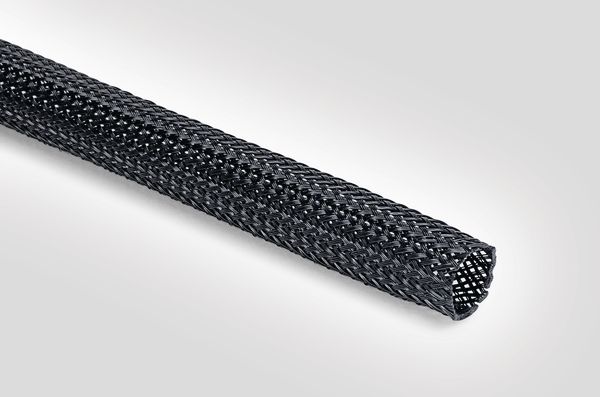

Gaines tressées expansibles : organisation et protection en un seul produit

gaine de multi protection, gaines spécifiques anti-rongeurs

Les gaines tressées sont souvent utilisées pour regrouper et protéger les câbles. Les gaines tissées auto-enveloppantes standards, qui peuvent être appliquées et retirées manuellement, sont parfaites pour ça.

D'autres applications nécessitent des gaines de câbles tressées fabriquées avec des matières particulières ayant des propriétés spécifiques. Ainsi, il existe des gaines tressées résistant à la chaleur, pouvant supporter des températures élevées, des gaines de protection électromagnétique ou des gaines ayant une forte résistance à la déchirure et d'autres offrant une excellente protection contre l'abrasion.

Que vous recherchiez un système de protection de câble pour un usage informatique ou industriel, vous trouverez ci-dessous la gaine tressée adaptée à votre besoin.

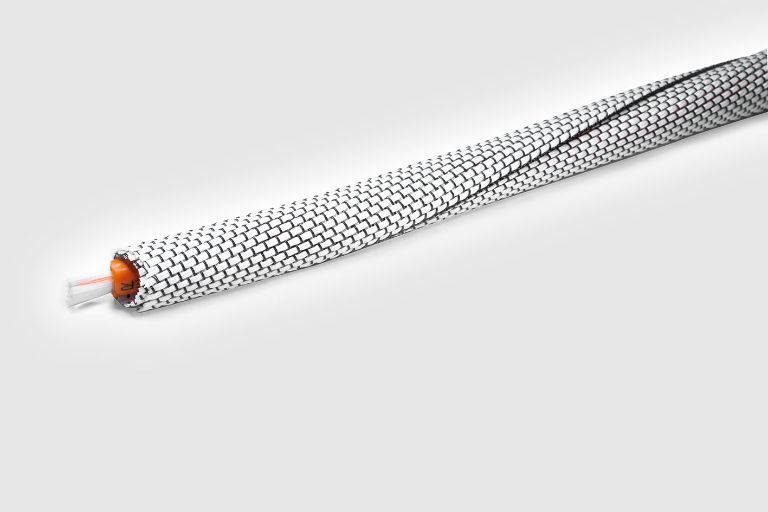

gaine anti-rongeurs, gaine de protection anti rongeur



La gaine anti-rongeurs : l'incontournable

La gaine tissée auto-enveloppante Twist-In-RR (Rodent Repellent) complète désormais la gamme de gaines tissées auto-enveloppantes.

Cette gaine auto-enveloppante est destinée à protéger les câbles électriques contre les rongeurs et notamment les réseaux de câblages en sous-terrain, ainsi que les durites. Ainsi, la gaine Twist-In-RR est une solution de protection mécanique et pérenne, destinée à résoudre un problème fréquent rencontré dans différentes industries comme le ferroviaire ou l'automobile...

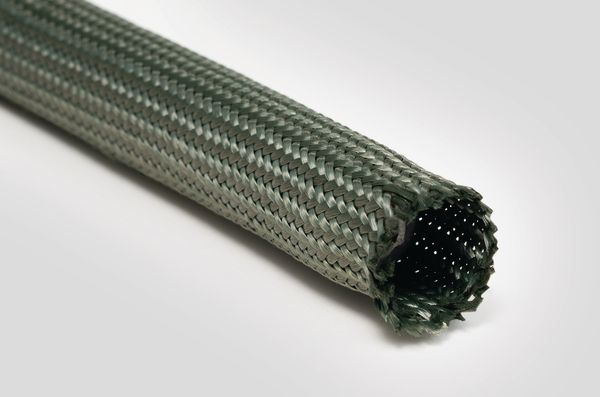

Gaines tressées expansées haute température

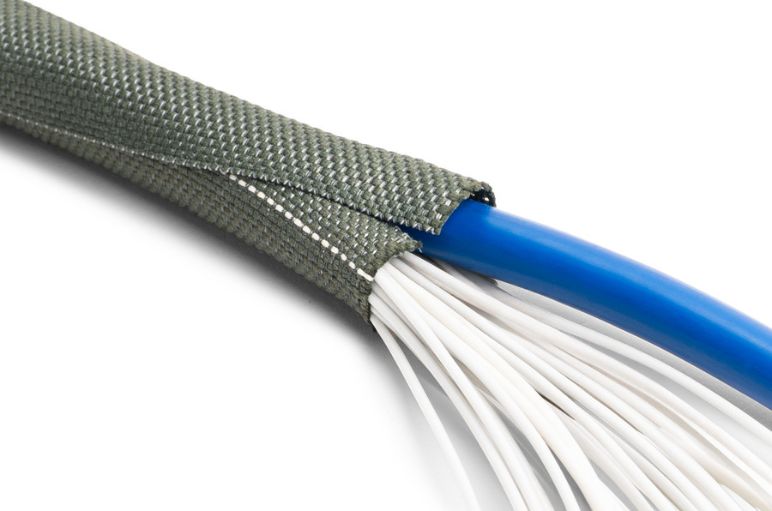

Gaine tressées expansées non-inflammables en méta-aramide

Helagaine HEGMAN protection haute température

Les gaines tressées expansées HEGMAN sont adaptées pour des environnements qui requièrent une protection haute température et incendie importante ainsi qu'une protection mécanique des faisceaux de câbles.

Cette solution est notamment utilisée dans :

  • l'industrie aéronautique
  • l'industrie militaire
  • les sports mécaniques

Les gaines tressées expansées HEGMAN offrent une bonne résistance à l'abrasion, sont extrêmement flexibles et résistent également aux radiations et aux fluides.

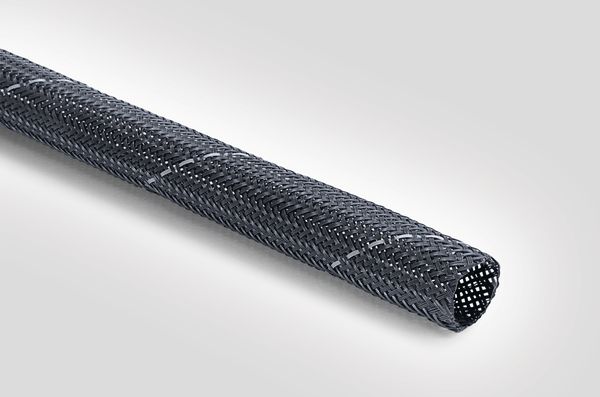

Gaines de protection en polyester - retardateur de flamme

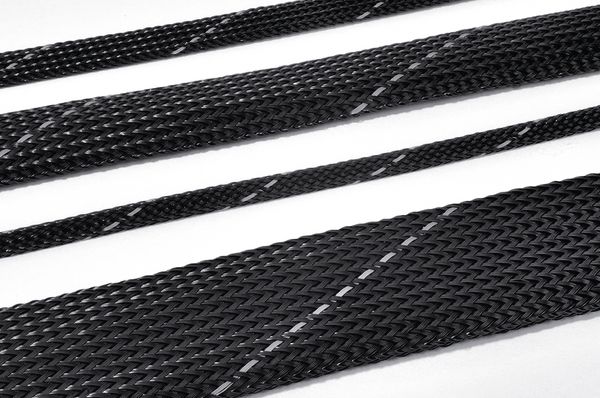

gaine tressée auto-extinguible

La gaine tressée HEGPETFR possède d'excellentes propriétés de retardateur de flamme. Elle est recommandée pour les applications de type ferroviaire, aéronautique ainsi que télécommunications.

Sa fabrication de polyester robuste la rend très résistante à l'abrasion tout en étant également très flexible constitue sa principale caractéristique.

En complément, la gaine tressée HEGPETFRX est une gaine tressée expansible en polyester (PET) retardateur de flamme et sans halogène. Légère, elle offre d’excellentes caractéristiques en matière de tenue à l’abrasion et à la flamme, de résistance au cisaillement et n’est pas sensible à la condensation et aux moisissures.

La gaine  Helagaine HEGPA66 est une alternative de gaine flexible et extensible fabriquée à partir de filaments épais de polyamide très résistants, elle est adaptée aux exigences des industries automobile et ferroviaire.

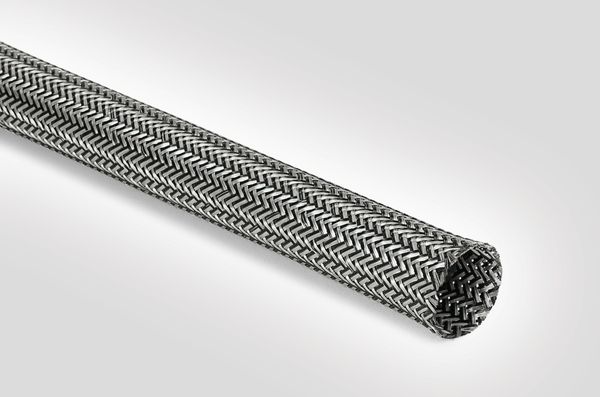

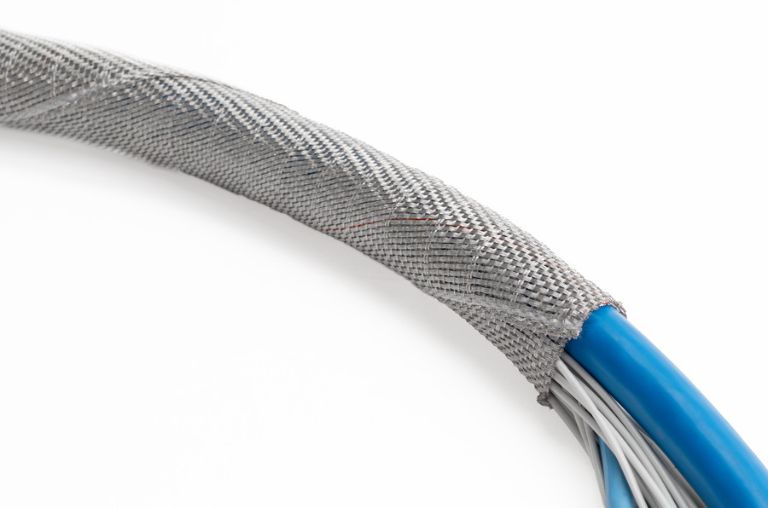

Gaines tressées blindage électromagnétique

Gaines tressées contre les émissions électromagnétiques

Les gaines tressées Helagaine HEGEMIP combinent protection électromagnétique et excellente résistance à l'abrasion.

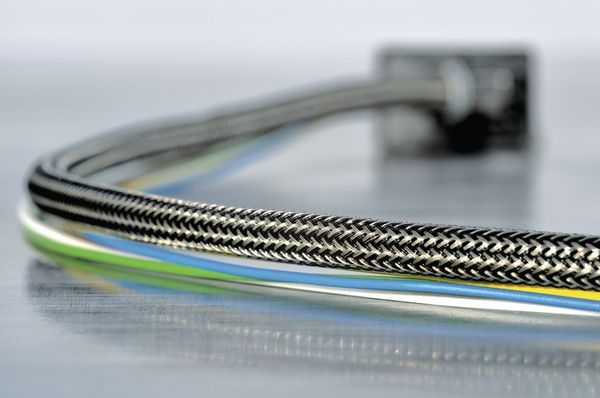

Helagaine HEGEMIP contre les interférences électromagnétiques

Les gaines tressées HEGEMIP sont expansibles et extrêmement flexibles : pas de problème de pincement ni de rupture, même courbées à plus de 90°. Elles sont donc parfaites pour les applications en mouvement dans des espaces restreints.

Les gaines de protection contre les interférences électromagnétiques HEGEMIP sont constituées d'un mélange de matières telles que le  polyester sans halogène (protection contre l'abrasion) et de cuivre étamé (protection électromagnétique). Cette combinaison assure une protection efficace en étant plus légère, par rapport aux gaines métalliques.

Les avantages :

  • Disposent d'un tube intérieur amovible, permettant d'éviter toute déformation et facilitant l'insertion du câble
  • Conformes aux exigences IEC CISPR25
  • Idéales pour la protection de l'électronique hautement sensible, comme dans les machines, les équipements militaires et l'industrie automobile

En complément des modèles standards, la gaine tressée Helagaine HEGEMIP est aussi proposée avec les variantes suivantes :

  • HEGEMIP-VG, pour les équipements militaires, conformément à la norme VG 96936-10 / Type A
  • HEGEMIP-HY, pour les véhicules hybrides, coloris argent-orange
  • HEGEMIPV0, auto-extinguible selon l'UL94V0, pour des exigences importantes en matière de protection au feu. Ce produit n'est plus disponible. Contactez votre référent local pour avoir plus d'informations sur son alternative HEGEMIP.

Gaines tissées auto-enveloppantes et réutilisables

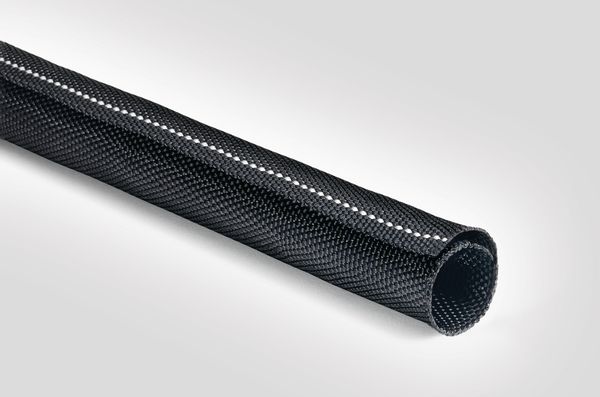

Gaine tissée auto-enveloppante

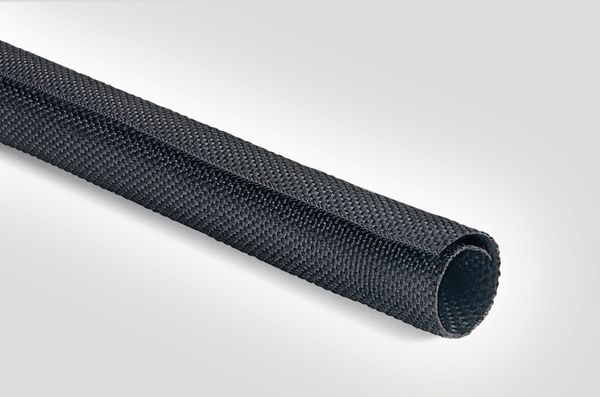

Gaine tressée polyester, système de fermeture auto-enveloppant Twist-In

Helagaine Twist-In est une gaine robuste en Polyester dotée d'un système de fermeture auto-enveloppant qui la rend parfaite pour l'installation sur un pré-câblage ou pour un montage à postériori. Elle s'ouvre d'un seul geste et permet des actions d'inspection, de maintenance et d'assemblage.

La gaine Twist-In garantit un regroupement de câbles simple et facile, sans devoir démonter les connecteurs et raccords, idem pour leur retrait. Grâce à son excellente protection contre l'abrasion, Twist-In est adaptée aux machines industrielles, aux installations électroniques et électrotechniques ainsi que dans l'industrie automobile, ainsi que pour la protection des câbles en bureautique.

Twist-In est disponible en longueur de 2 et 5 mètres. Pour les environnements où une très bonne protection au feu est requise, la gaine de protection avec retardateur de flamme Twist-In-FR est un choix bien approprié.

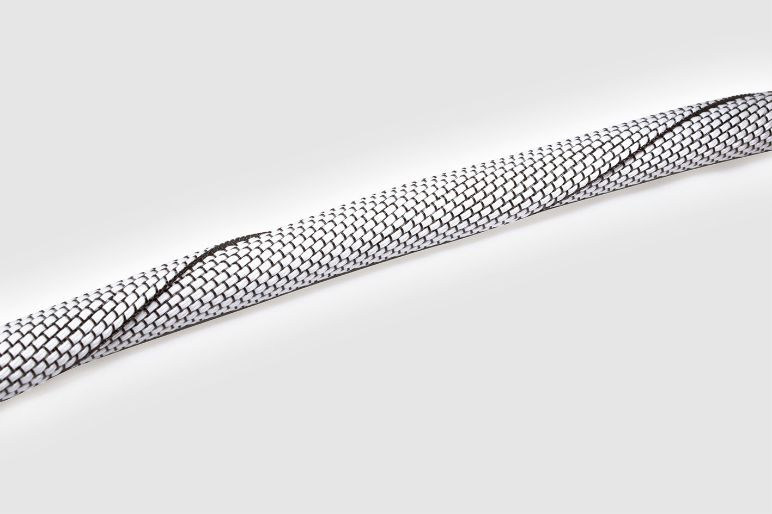

Gaine tissée anti-rongeurs

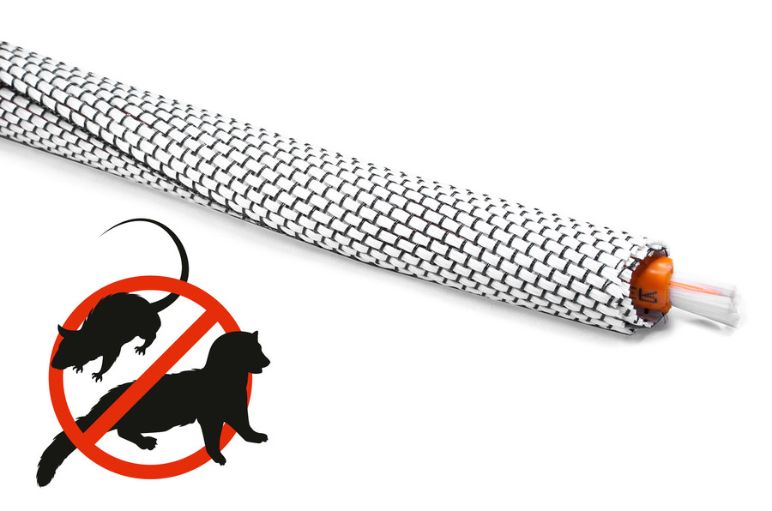

gaine anti-rongeur, protection nuisibles

La gaine tissée Twist-In-RR est une gaine tissée auto-enveloppante légère et repositionnable avec un système de fermeture auto-enveloppant. Sa conception spécifique en mono filaments de polyester et de multi filaments en fibre de verre lui confère des propriétés répulsives anti rongeurs pour la protection de câbles, fibre optique et durites.

La gaine auto-enveloppante anti-rongeurs Twist-In-RR permet de rassembler et de protéger des faisceaux de câbles de manière rapide et facile. Ses propriétés de tenue à la flamme combinées avec son niveau de protection contre les nuisibles la rendent particulièrement adaptée à l'industrie automobile, aux secteurs ferroviaire et télécom ainsi que pour tout type de câblage sensible. Cette gamme de gaines s'adapte aussi aux environnements extrêmes, voire difficiles d'accès.

La gaine anti-rongeurs Twist-In-RR existe en différents Ø de toron : de 10 à 32mm : voir la gamme.

Pour avoir de plus amples informations sur les atouts de cette gamme aux propriétés répulsives anti-rongeurs (non chimiques), contactez nos experts qui sauront vous orienter dans votre recherche de solutions de protection de câbles.

Gaines tricotées avec bande auto-agrippante

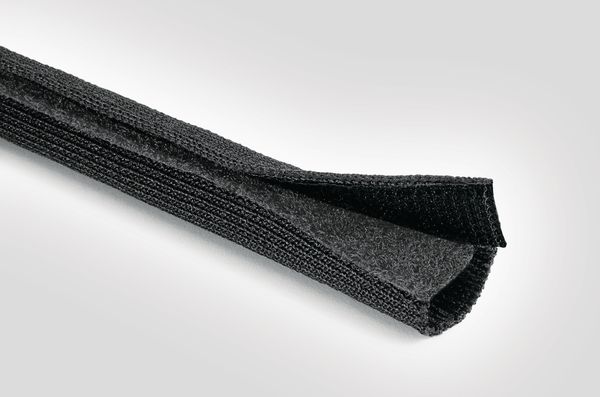

Gaine de protection refermable avec fermeture auto-agrippante

HELAHOOK est une gaine tricotée avec bande auto-agrippante, qui s'adapte parfaitement au faisceau grâce à son élasticité. La gaine de protection auto-enveloppante permet des ouvertures et fermetures répétées pour différentes interventions et opérations de maintenance.

Étant réutilisable, elle apparaît être une solution idéale aux installations temporaires.

Cette gaine est utilisée dans les domaines suivants :

  • Industrie automobile
  • Machines industrielles
  • Industrie ferroviaire
  • Installations dans l'événementiel

Gaine tressées protection contre l'éclatement hydraulique

Gaine de prévention des risques liés à l'éclatement hydraulique

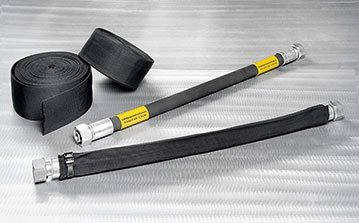

Gaines de protection contre l'éclatement HEGWS pour tuyaux hydrauliques

Helagaine HEGWS, extrêmement résistante à la déchirure et à l'abrasion, est une gaine de prévention des risques liés à l'éclatement hydraulique.

HEGWS protège les équipements ainsi que le personnel travaillant à proximité d'engins de terrassement et dans des applications avec chocs mécaniques où des risques de blessures, provoquées par des fuites sous pression ou à des ruptures de tuyaux, sont encourus.

Cette gaine tressée de polyamide est conforme aux normes DIN EN ISO 3457 et DIN EN 1299.

Pour vérifier la bonne adéquation de cette gaine avec votre besoin, contactez nos experts.

Foire aux questions

Qu'est-ce que la gaine tressée ?

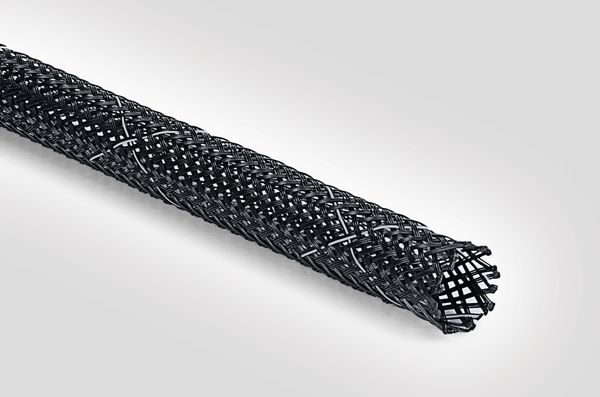

Helagaine HEGPV0X gaine tressée expansée retardateur de flamme

Les gaines tressées permettent non seulement l'organisation et le regroupement de câbles et de fils, mais elles assurent parfois aussi une protection électromagnétique.

Les gaines sont disponibles dans différentes matières et avec des propriétés variées pour des applications diverses : des gaines tressées retardateur de flamme aux gaines de protection contre l'éclatement hydraulique ainsi que les gaines de protection électromagnétique EMI.

Alors que les solutions standard sont utilisées à la maison et dans l'univers informatique, les gaines tressées dotées de propriétés spécifiques sont utilisées dans presque toutes les industries - comme l'industrie automobile et ferroviaire et l'industrie aéronautique et militaire.

Comment installe-t-on les gaines tressées ou tissées ?

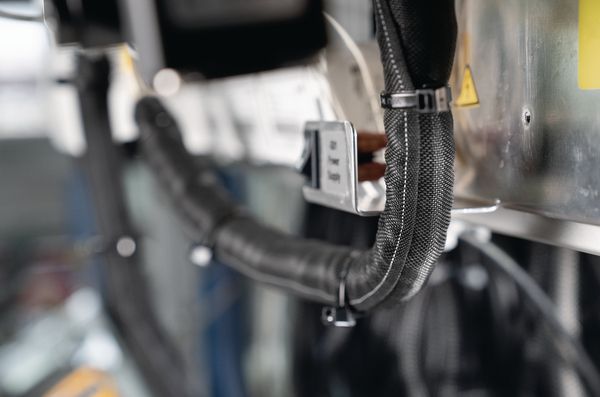

Helagaine Twist-In-FR gaine tissée auto-enveloppante

Grâce à leur flexibilité, la plupart des gaines tressées s'installent facilement sur les faisceaux de câbles en mode manuel pousser-glisser. Avec un outil approprié, il vous suffira de couper la gaine tressée à la longueur appropriée (voir détails ci-dessous).

Les gaines tressées de protection électromagnétique HellermannTyton contiennent, à l'intérieur, un tube plastique amovible qui permet d'insérer les câbles plus facilement.

En plus des gaines tressées expansibles, il existe aussi des gaines tressées auto-enveloppantes. Celles-ci sont particulièrement adaptées pour une installation rapide ou lors de maintenances fréquentes. HellermannTyton propose des gaines auto-enveloppantes avec bande auto-agrippante comme HELAHOOK, ainsi que des gaines Twist-In disposant d'un système de fermeture auto-enveloppant.

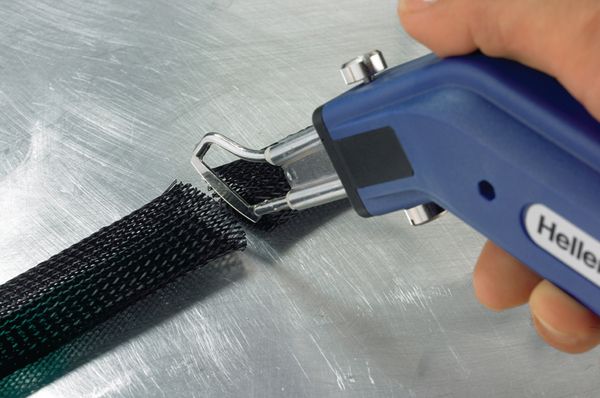

Comment couper une gaine tressée ?

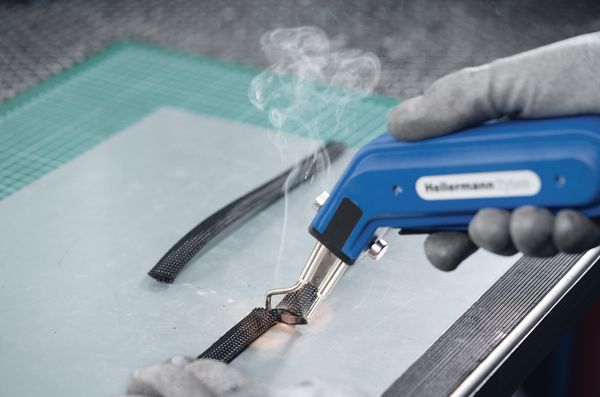

SG0 - Outil de coupe à chaud pour gaines tressées

En coupant une gaine tressée avec des ciseaux classiques, les extrémités peuvent s'effilocher. C'est pourquoi, l'utilisation d'un outil de coupe à chaud est recommandée pour des opérations régulières. Avec des équipements tels que l'outil industriel de coupe à chaud HSG0, vous pouvez couper proprement les gaines tressées - sans aucun effilochage ultérieur.

En quelques secondes seulement, en pressant le bouton, l'outil de coupe à chaud est opérationnel pour couper la gaine tressée et assurer en même temps la fusion des extrémités de façon nette et précise.

Tout en étant robuste, l'outil de coupe à chaud pour gaines tressées HSG0 est très léger et maniable.

Pour des utilisations très importantes, nous pouvons vous proposer des produits à longueur de coupe personnalisée. Contactez-nous pour une offre personnalisée.
