Brides et autres accessoires de fixation en plastique et en acier pour l’industrie

Partout où des câbles sont acheminés, des solutions de fixation sûres sont nécessaires. Une grande variété de clips est utilisée à cette fin, en fonction des exigences spécifiques.

Il existe par exemple des brides en plastique et en inox. Certaines sont fermées ou ouvertes, d'autres sont réouvrables, ce qui est idéal pour la maintenance, l'installation et les remplacements de câbles.

Les exigences en matière de clips varient d'une industrie à l'autre. Par exemple, il existe de très petits clips de fixation, des clips avec amortisseurs de vibrations ou des clips spéciaux pour forte charge. Outre les exigences relatives au matériau, différentes fonctionnalités sont également nécessaires.

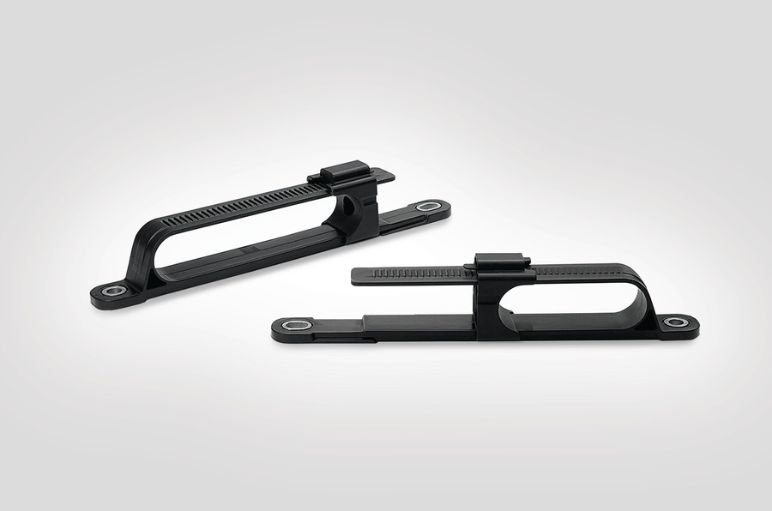

Par exemple, il existe des clips réglables, rotatives ou fixes. D'autres clips, comme nos Omega Clips, peuvent être combinés avec d'autres clips, pour un routage multiple, l'un au-dessus de l'autre ou en parallèle.

Qu'ils soient dotés d’un absorbeur de vibrations, pour les trous, les bords de tôle, pour être collés ou vissés : les clips HellermannTyton couvrent une plage de faisceaux allant de 6,2 à 51,0 mm, des tailles de trous allant de 6,5 à 12,95 mm de diamètre et des épaisseurs de parois allant de 0,5 à 13,0 mm. En somme, quel que soit le diamètre de faisceau dont vous avez besoin et quelles que soient vos autres exigences, vous trouverez chez nous les clips adaptés à votre gestion de câbles.

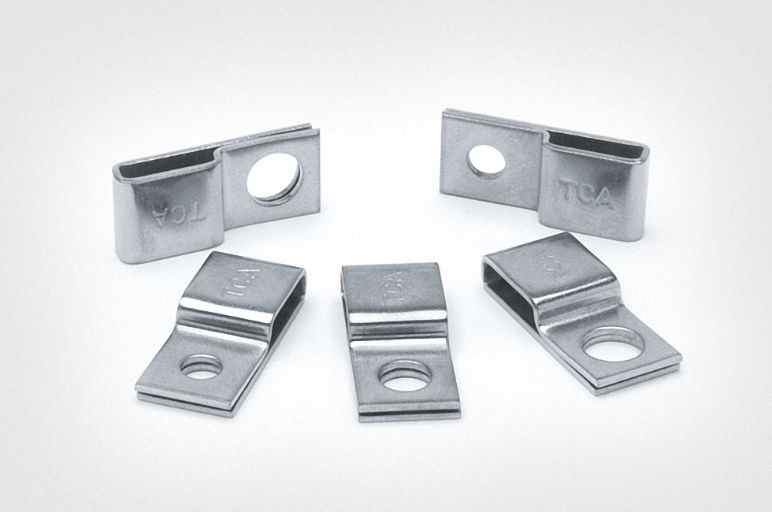

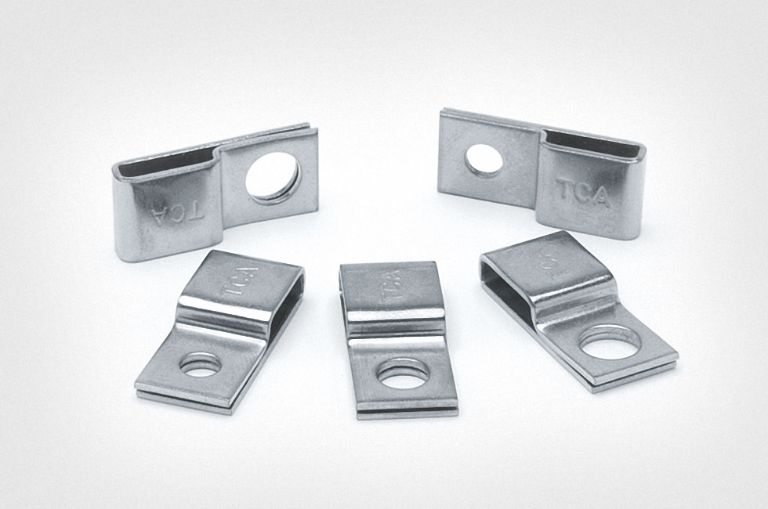

L'embase en acier inoxydable de la série SSPC, associée à des colliers de serrage métalliques, permet une fixation fiable de câbles, tuyaux, conduits et canalisations dans des environnements difficiles, tels que :

• Construction navale
• Pétrole et gaz (offshore)
• Machines et véhicules industriels
• Agro-alimentaire
• Énergie renouvelable

La combinaison avec des colliers de serrage d'une largeur maximale de 10 mm, qui peuvent être bouclés des deux côtés, permet de fixer une grande variété de diamètres de faisceaux.

Les colliers de serrage métalliques en acier inoxydable sont appréciés par leur durabilité et leur excellente résistance aux produits chimiques et aux températures.

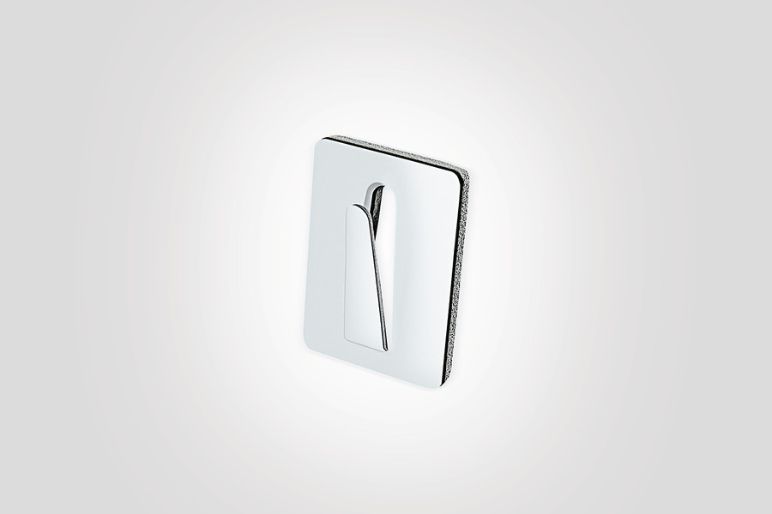

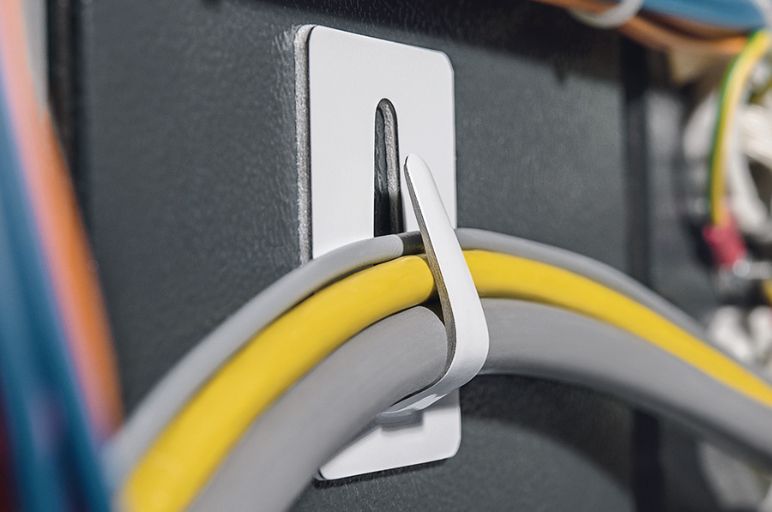

Le clip métallique de la série SAC avec languette en acier pliable est une solution de fixation adhésive économique sans collier de serrage.

Cette solution est idéale pour les zones difficiles d'accès ou pour lesquelles seules des solutions de fixation adhésives peuvent être utilisées, par exemple, dans le domaine de l’électroménager ou dans la construction de caravanes.

Le clip adhésif permet une installation très facile sur des surfaces lisses et propres.

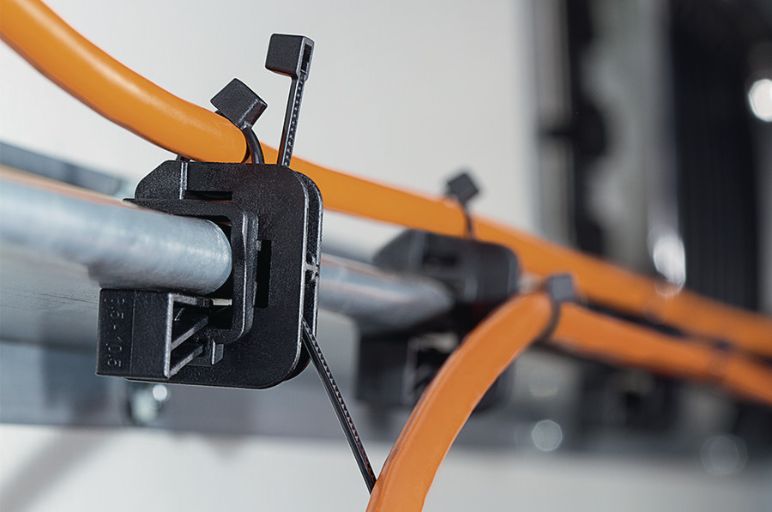

L’embase Beam Clamp a été développée à l'origine pour l’industrie automobile comme alternative aux solutions métalliques, mais elle peut être utilisée dans tous les domaines où une fixation solide et permanente est nécessaire.

Domaines d'application privilégiés :

• Industrie automobile
• Agriculture
• Industrie ferroviaire
• Construction navale
• Bâtiments industriels

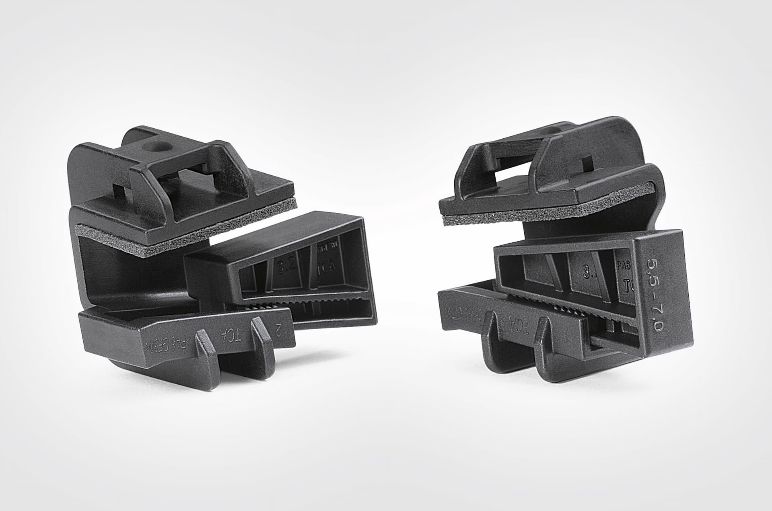

L’embase robuste pour forte charge est constituée d'un boîtier en polyamide renforcé de 30% de fibre de verre. Elle est disponible pour différentes épaisseurs de panneaux et en deux versions :

• Embase sans mousse : destinée aux surfaces abrasives comme les surfaces galvanisées.
• Embase avec mousse : adaptée aux surfaces lisses, la mousse offre une protection d'adhérence.

À mesure que les systèmes automobiles deviennent plus complexes, une gestion efficace des câbles devient essentielle. La série de clips à visser SRC offre une solution fiable et flexible pour regrouper câbles et tubes en parallèle, en particulier dans les environnements nécessitant une installation rapide et un accès facile pour la maintenance.

Toutes les variantes de cette série permettent une manipulation sans outil et d’une seule main, grâce à un levier intégré, qui permet une ouverture et une fermeture rapides. Ces clips à visser peuvent être montés horizontalement ou verticalement, s'adaptant ainsi à diverses exigences d'installation. Une fois fixé, le dispositif de verrouillage est poussé sur le câble afin de le maintenir fermement.

Conçus pour être réouvrables, ils facilitent le remplacement ou l'ajout de câbles, ce qui est idéal pour la maintenance ou les mises à niveau de systèmes. Leur conception assure un regroupement propre et parallèle, favorisant l’organisation des faisceaux et la réduction des contraintes mécaniques sur les câbles.

HellermannTyton propose deux variantes :

• Pour les câbles ou tuyaux de 19 à 110 mm
• Pour les câbles ou tuyaux de 25 à 150 mm

Alliant flexibilité, durabilité et facilité d'utilisation, ils constituent un choix pratique pour l'acheminement moderne de câbles et de fluides dans le secteur automobile.

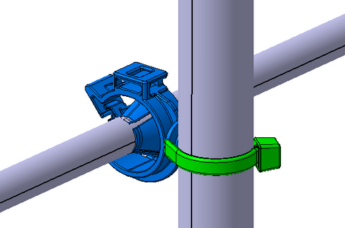

Fabriqués en France, les Omega Clips sont conçus pour offrir une fixation sécurisée et durable des faisceaux électriques et de fluides. Grâce à leur mécanisme d’ailettes breveté, ils absorbent efficacement les vibrations, réduisant ainsi l’usure des câbles et des tuyaux dans des environnements exigeants comme le secteur automobile.

Principaux avantages :

• Disponibles en 4 tailles différentes pour s’adapter à diverses applications.
• Écarteurs intégrés au niveau du bec, permettant de router plusieurs faisceaux, d'absorber les vibrations et de prévenir les dommages.
• Possibilité d'ajuster le sens et la position du collier de serrage.
• Fabriqués en PA66, ils offrent une excellente résistance mécanique et supportent des températures élevées.

Principalement utilisés dans l’industrie automobile pour maintenir les faisceaux de moteurs et de fluide, ces Omega Clips conviennent également à d’autres secteurs nécessitant une fixation robuste et flexible.

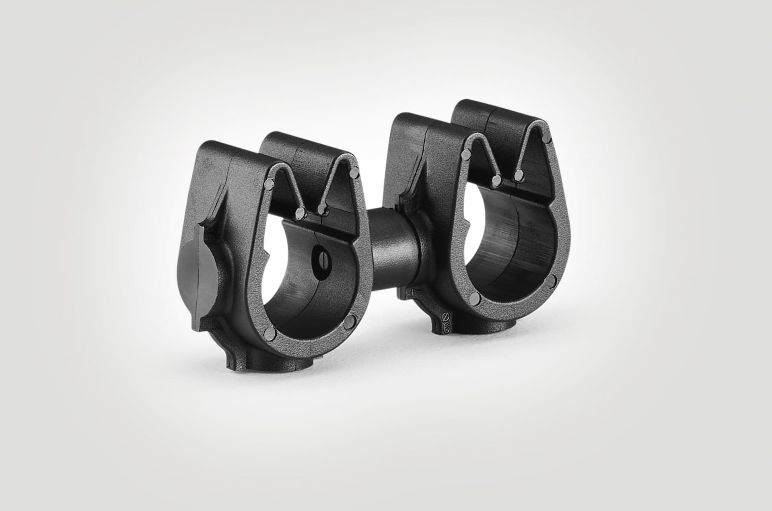

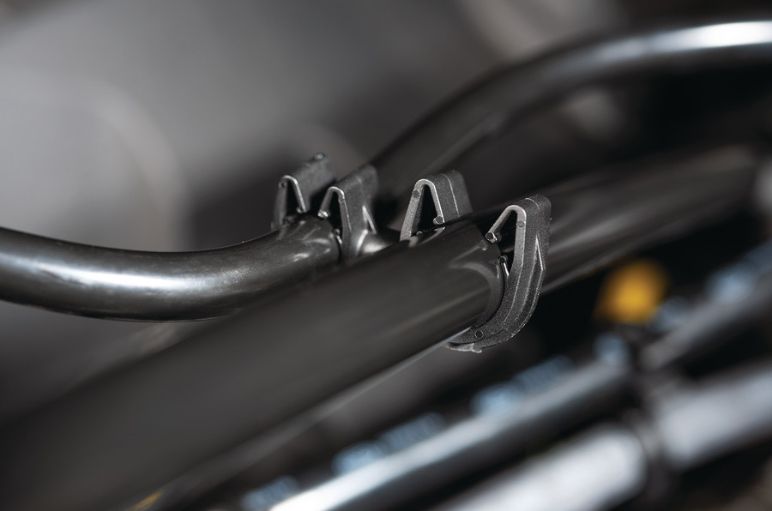

Les clips de la série MOC comprennent 12 modèles de produits différents, de tailles diverses, qui peuvent être combinés les uns avec les autres. Cela permet des centaines de configurations modulables, pour un routage personnalisé des câbles qui surpasse les limites du routage traditionnel.

Domaines d'application :

• Systèmes de fluides (carburant, frein, ventilation, câbles et faisceaux, système CVC (Chauffage Ventilation et Climatisation) et applications de gestion thermique du groupe motopropulseur).
• Conduits rigides de liquide de refroidissement (acier inoxydable), la fixation d'un seul câble HT (Haute Tension) dans les bus publics électriques, la ventilation du moteur, la récupération des vapeurs de carburant, le refroidissement de la batterie, les lignes d’alimentation AC (à courant alternatif).

Fondamentalement, on distingue deux catégories de solutions de fixation MOC : clip de fixation MOC (interconnectable, permettant de combiner plusieurs MOC entre eux) et MOC avec colliers de serrage.

La conception brevetée du produit offre un meilleur maintien et empêche le desserrage accidentel pendant les vibrations et les opérations d'assemblage.

Bien qu'il existe déjà des centaines de combinaisons possibles, il est toujours possible de trouver une nouvelle option de configuration. Les ingénieurs HellermannTyton sont heureux de vous aider à développer de nouvelles solutions pour installer vos tuyaux et vos câbles de la manière la plus efficace possible.

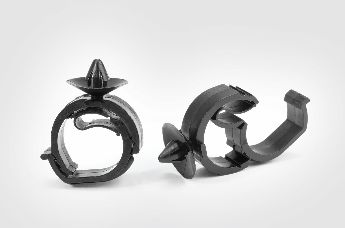

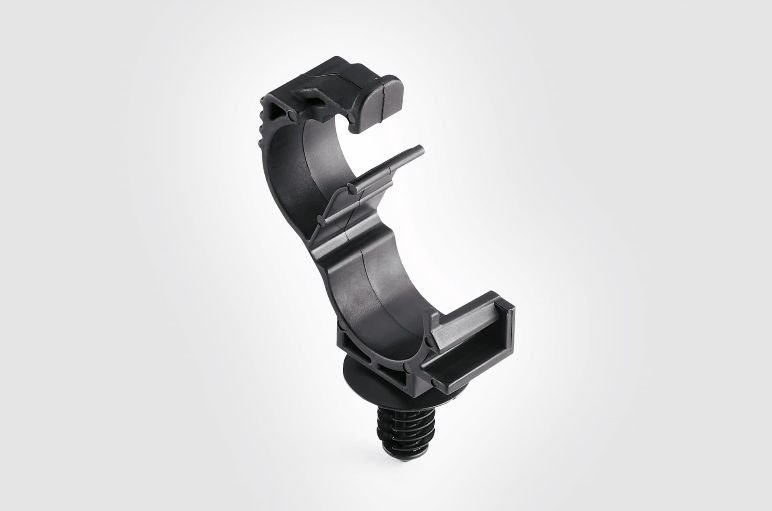

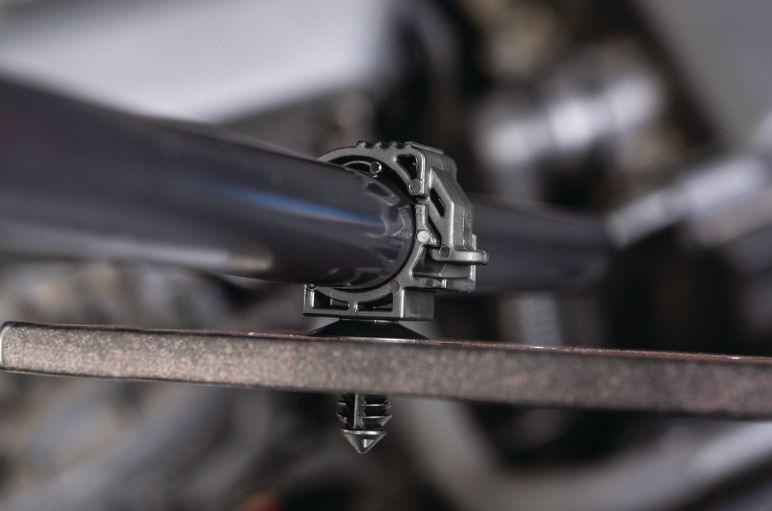

Outre les clips de la série MOC, il existe également les clips de la série LOC. Cette série de clips ne peut pas être installée de manière modulable, mais offre tout autant d'avantages :

• Assurance d'un verrouillage à 360° du capot de fermeture
• Le mécanisme de réglage s’adapte à différents diamètres de faisceaux
• Possibilité de retirer le faisceau et de le rouvrir à la main

Les clips LOC peuvent également être combinés avec des colliers de serrage.

Les avantages :

• Plus grande plage de réglage du diamètre de câble jusqu'à 50 mm

• Assurance d'un verrouillage à 360°du capot de fermeture
• Empêche le glissement axial le long du faisceau

Les applications sont similaires à celles de la série MOC : systèmes de fluides (carburant, freins, ventilation, câbles et faisceaux, système CVC (Chauffage Ventilation et Climatisation) et applications de gestion thermique du groupe motopropulseur), conduits de liquide de refroidissement (acier inoxydable), la fixation d'un seul câble HT (Haute Tension) dans les bus publics électriques, la ventilation du moteur, la récupération des vapeurs de carburant, le refroidissement de la batterie, les lignes d’alimentation AC (à courant alternatif) et applications photovoltaïques et solaires.

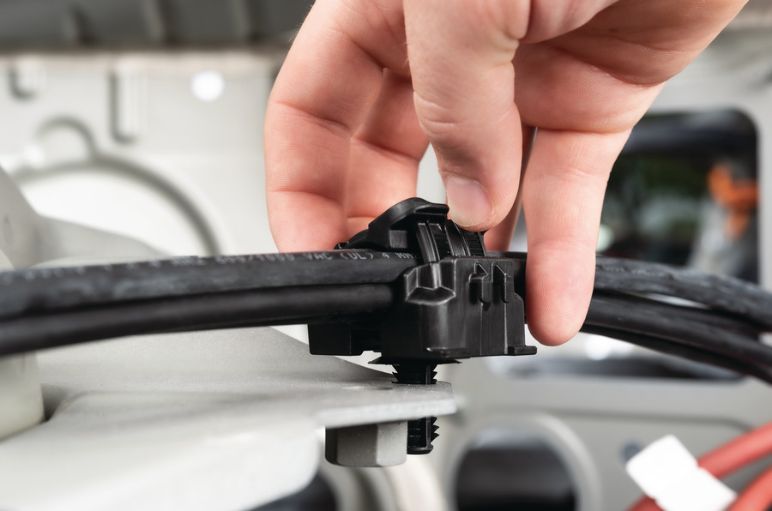

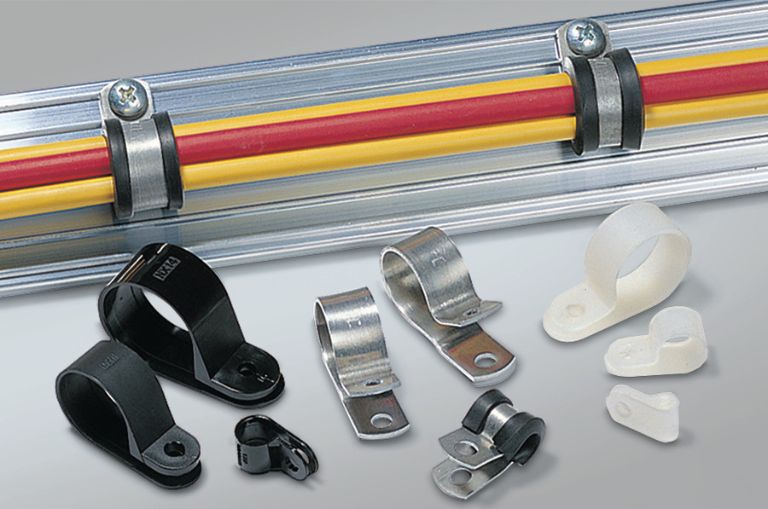

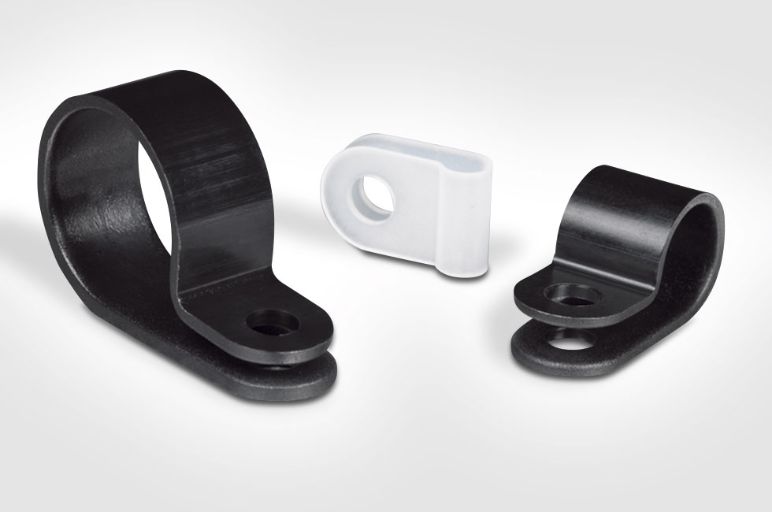

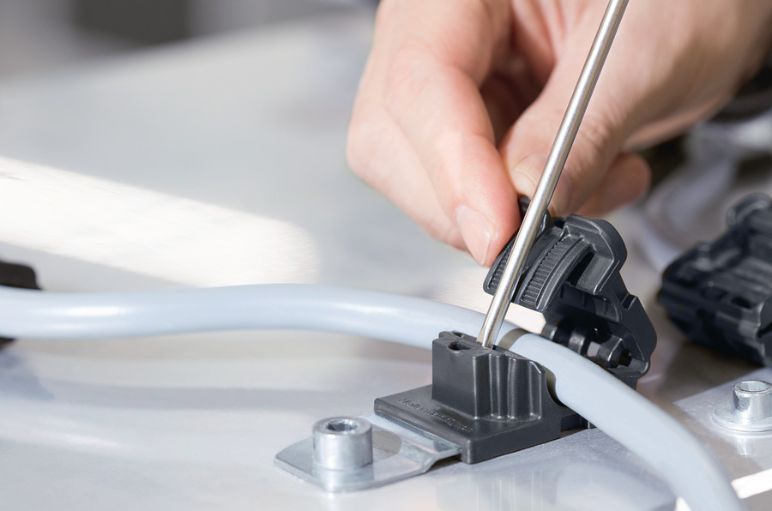

Les brides de fixation permettent d'acheminer facilement un ou plusieurs fils, câbles, tuyaux et tubes.

Les brides sont utilisées dans presque tous les marchés. Dans le secteur du bâtiment et de la construction, elles sont utilisées pour le routage le long des murs, l'assemblage de câbles (par exemple, pour les lignes de dessous de caisse et les systèmes de refroidissement dans l'industrie automobile ou dans le secteur des énergies renouvelables) pour les conduits d'alimentation et d'évacuation d’air.

Il existe différents diamètres de faisceaux et différentes variantes pour différentes applications. Il est également possible d’insérer plusieurs câbles dans un même clip ou de faire passer des câbles parallèlement les uns aux autres.
