Passe-câbles industriels

Systèmes modulaires de passe-câbles pour les petits et grands inserts

Passe-câbles pour traversées de cloison - Fabriqué en Allemagne

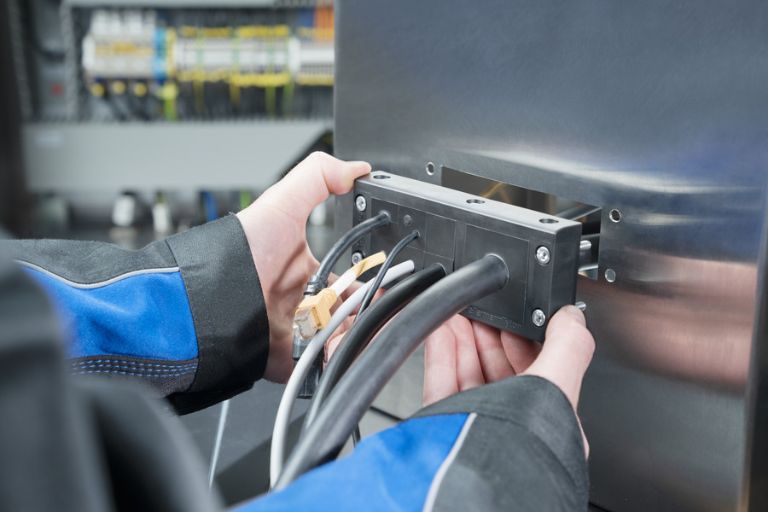

Plaque passe-câbles VarioPlate en application

Si vous devez acheminer des câbles de différents diamètres avec ou sans connecteurs dans un espace restreint, les systèmes de passe-câbles sont la solution idéale et l'alternative parfaite aux presse-étoupes.

Ce système facile à installer convient aux câbles de 3 à 33 mm et est compatible avec les découpes de connecteurs rectangulaires standard utilisées dans l'industrie.

Grâce aux deux tailles différentes d’inserts, vous pouvez équiper votre système de passe-câbles de manière totalement flexible en fonction de votre application spécifique.

Personnalisez dès à présent votre plaque de passe-câbles individuelle en quelques clics à l'aide de notre configurateur.

Découvrez ici tous les avantages du système VarioPlate en un coup d'œil.

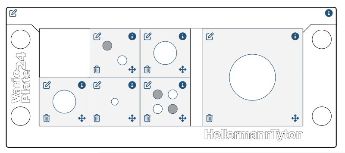

Configurateur de plaques passe-câbles



Votre système de passe-câbles : configurez et visualisez en quelques clics

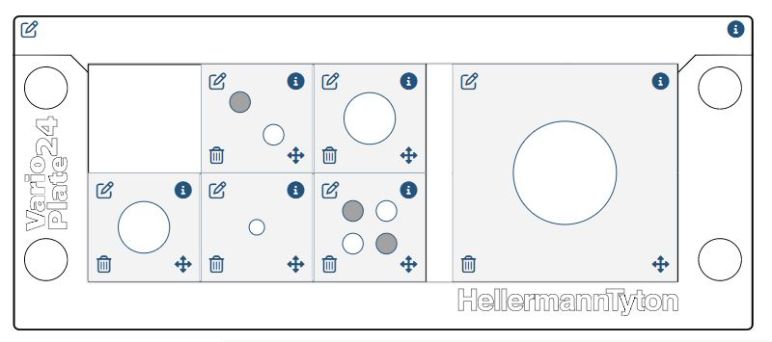

Configurateur de passe-câbles VarioPlate

Nous souhaitons vous soutenir de la meilleure manière possible dans votre travail. C'est pourquoi nous avons développé pour vous l'outil de configuration VarioPlate : Il vous suffit de sélectionner le nombre et le type d’inserts dont vous avez besoin pour votre passage de câbles. Notre configurateur vous montrera ensuite les solutions appropriées pour votre application spécifique.

Parfait pour les instructions de travail et les étapes ultérieures du projet. Rien de plus simple, essayez-le maintenant :



Configurateur de produits VarioPlate

Système de passe-câbles - les avantages en un coup d'œil

Plaques passe-câbles : modulaires, jusqu'à 42 câbles

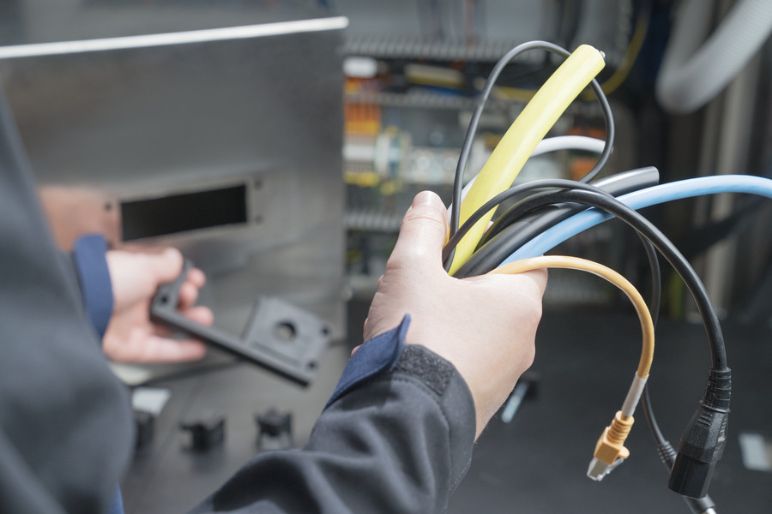

Plaques passe-câbles VarioPlate : modulaires, jusqu'à 42 câbles

Les passe-câbles de la série VarioPlate sont la solution idéale pour gérer plusieurs câbles dans un espace restreint de manière sûre et organisée.

Le système de passe-câbles VarioPlate convient aux dimensions de découpe couramment utilisées pour les connecteurs dans les armoires. Cette solution modulaire est extrêmement polyvalente, que ce soit dans la construction de panneaux, sur de grandes armoires électriques, dans les éoliennes ou sur les excavateurs. VarioPlate répond aux normes de protection UL 94 VO, IP65 et IP66. Les produits VarioPlate sont :

  • Sans halogène et ...
  • ... conformes à RoHS.

Ils occupent une place premium dans le domaine des passe-câbles. Comparés à de nombreux produits similaires, ils offrent des avantages supplémentaires :



  1. Modularité : des inserts de grandes et petites tailles peuvent être utilisés dans un seul et même cadre.
  2. Compensation des tolérances : les lèvres de compensation des contours des inserts assurent un ajustement parfait, même si le câble présente des tolérances.
  3. Décharge de traction : les inserts protègent les câbles des contraintes mécaniques.
  4. Joint moulé : à l'arrière du cadre, ce qui élimine la nécessité d'un joint séparé.

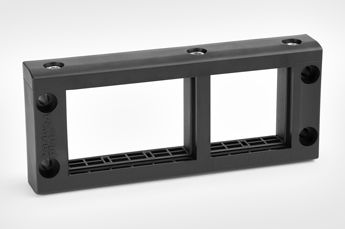

Quatre cadres différents, une multitude d’options d’assemblage

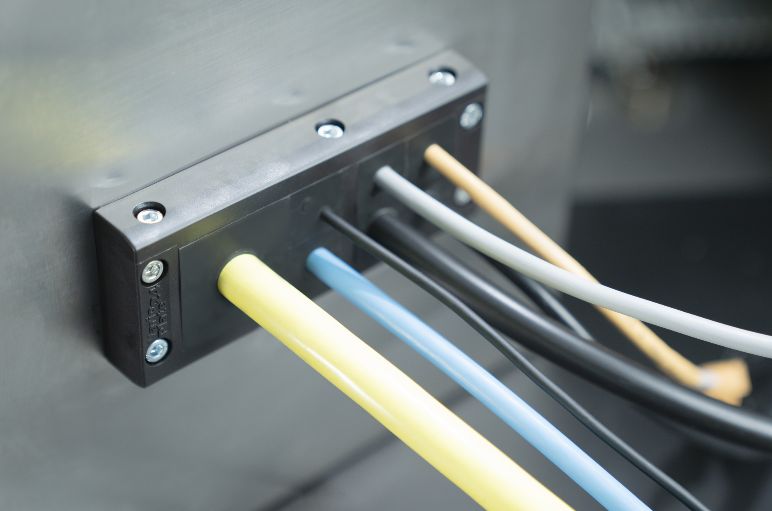

Plaque passe-câbles VarioPlate modulaire pour une gestion allant jusqu'à 42 câbles avec un seul cadre

VarioPlate est un système flexible et divisible pour les câbles de 3 à 33 mm. En remplacement des presse-étoupes, le système VarioPlate permet de regrouper de manière ordonnée et sécurisée jusqu'à 42 câbles, avec un seul cadre.

Tous les avantages en un coup d'œil :

  • Maintien de la garantie des câbles préassemblés
  • Système modulaire et divisible pour les câbles de 3 à 33 mm
  • Assemblage flexible du cadre
  • Passage allant jusqu’à 42 câbles par cadre
  • Convient à toutes les découpes et configurations de perçage standard courantes
  • Fabriqué en Allemagne
  • Décharge de traction intégrée
  • Hauteur du montage 20 mm

Questions fréquemment posées

Comment acheminer des connexions multiples dans des espaces restreints ?

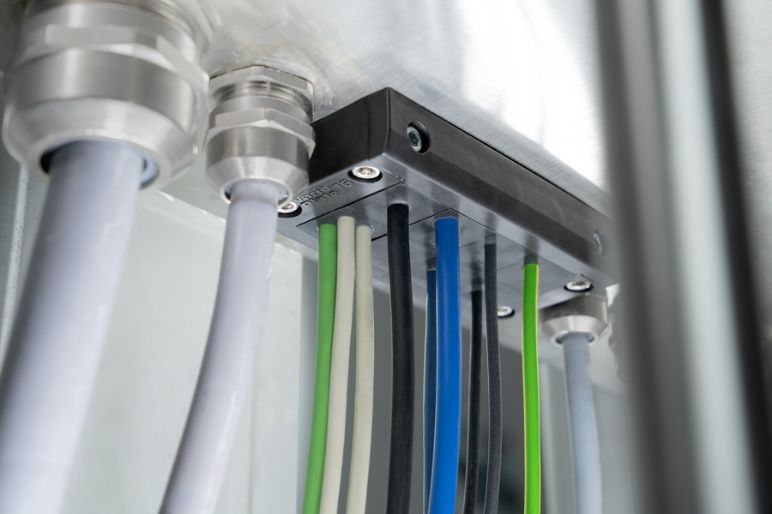

Système de passe-câbles VarioPlate pour une utilisation dans les espaces restreints

Le système de passe-câbles VarioPlate est la solution idéale pour gagner du temps et de l'espace si vous devez acheminer une variété de diamètres de câbles avec ou sans connecteurs ou fiches pré-terminés, et partout où l'espace est limité.

Les cadres passe-câbles VarioPlate conviennent-ils à mon application ?

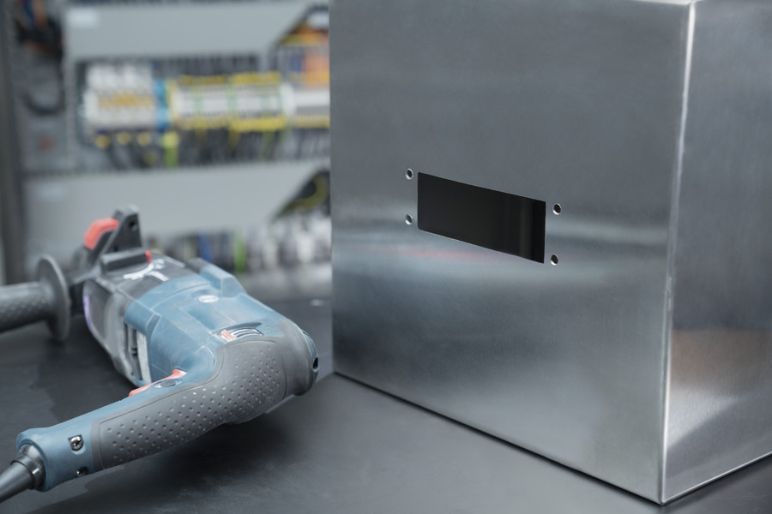

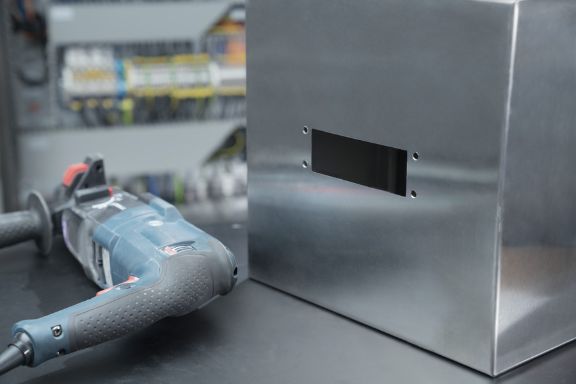

Plaque passe-câbles VarioPlate avec des découpes pour connecteurs de taille standard

Les dimensions du cadre intérieur correspondent aux découpes courantes des connecteurs dans la construction de panneaux et l'ingénierie mécanique. Cela rend le système VarioPlate compatible avec une grande variété d'applications industrielles.

L'un des quatre cadres VarioPlate répondra donc très probablement à vos besoins en matière de taille.

Les systèmes de passe-câbles offrent-ils une décharge de traction et une protection IP66 ?

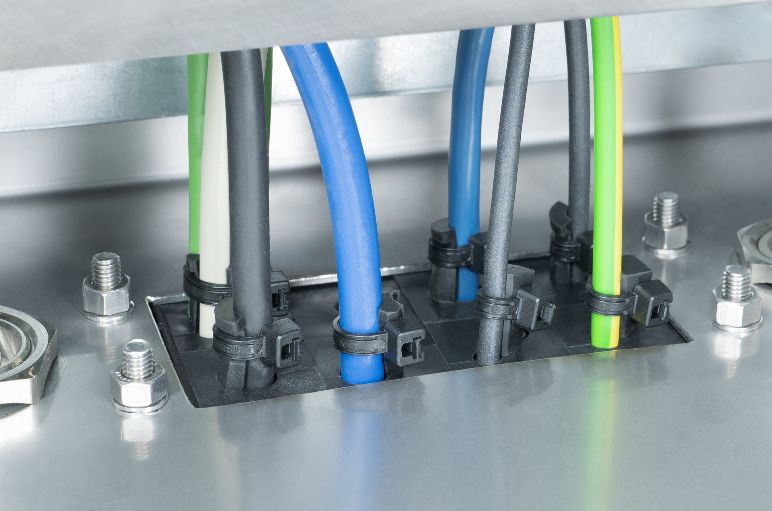

Système de passe-câbles VarioPlate conforme aux normes de protection IP65 et IP66

Toutes les connexions des systèmes VarioPlate sont conformes aux normes de protection IP 65 et IP 66 et disposent d'une décharge de traction intégrée.

Une connexion par câble doit-elle être remplaçable et entretenue ?

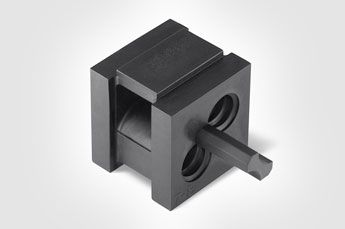

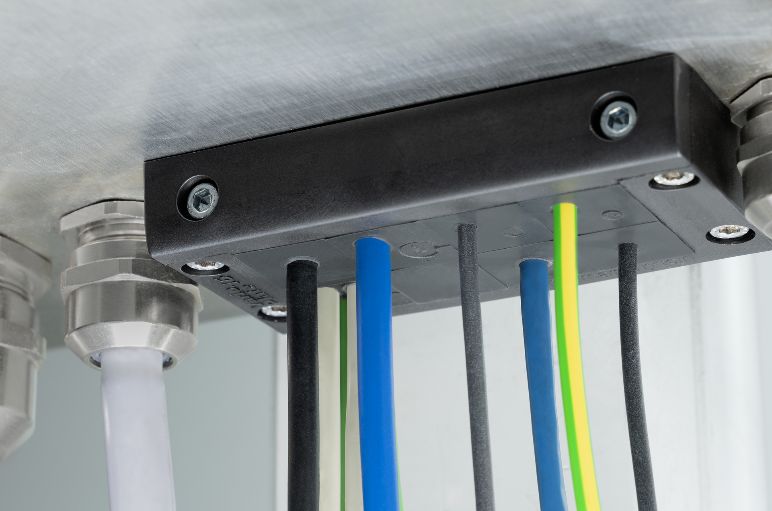

Système de passe-câbles VarioPlate avec bouchon d’obturation pour des échanges et interventions ultérieurs.

En plaçant un bouchon ou un insert d’obturation dans le cadre VarioPlate, vous avez la possibilité de faire passer des câbles supplémentaires à l'avenir et de rendre les connexions interchangeables et faciles à entretenir.

Comment installer les systèmes de passe-câbles ?

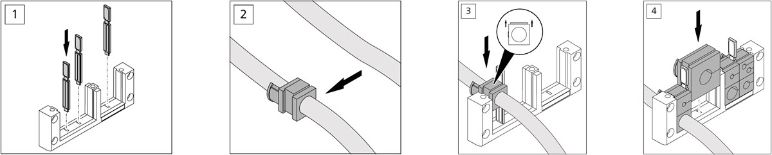

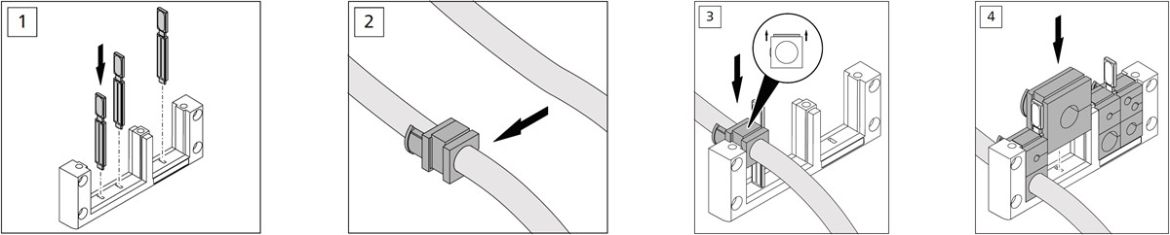

Comment installer le système de passe-câbles VarioPlate, étapes 1 à 4 Comment installer le système de passe-câbles VarioPlate, étapes 1 à 4

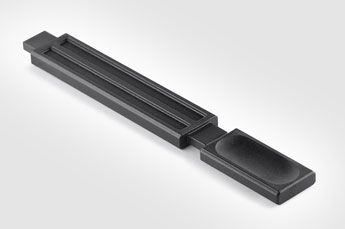

1. Retirer les vis supérieures du cadre, ouvrir le cadre et insérer les outils d’installation dans le cadre

2. Placer les câbles dans les inserts

3 et 4. Introduire tous les inserts dans le cadre

(L’ensemble du processus peut être effectué avec ou sans outil d’installation).

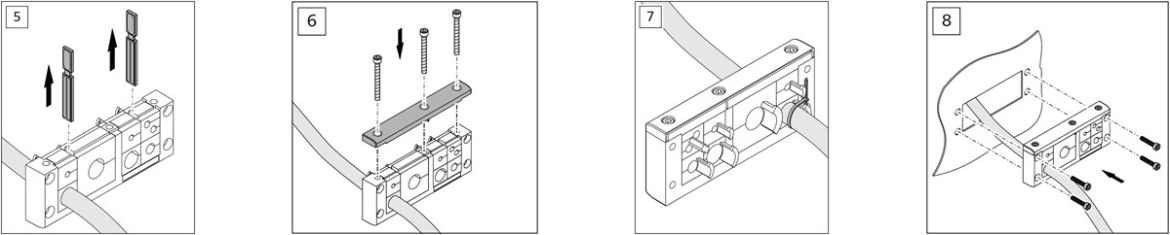

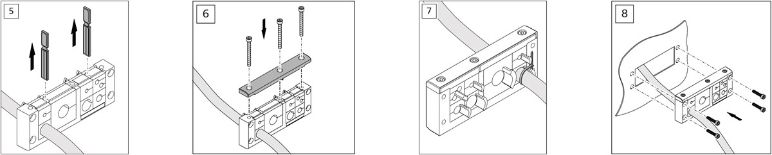

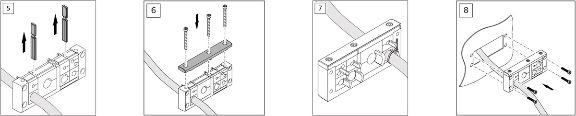

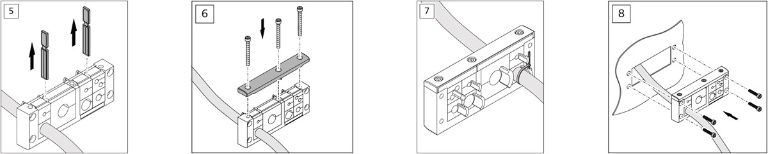

Comment installer le système de passe-câbles VarioPlate, étapes 5 à 8 Comment installer le système de passe-câbles VarioPlate, étapes 5 à 8


5. Retirer l'outil d’installation

6. Fermer le cadre et serrer les vis à 2,0 Nm

7. Fixer le câble sur le support de décharge de traction à l’aide d’un collier de serrage

8. Monter le cadre sur le schéma de perçage au-dessus de la découpe (aucun joint supplémentaire n'est nécessaire).
