Gaine annelée pour la protection de câbles et faisceaux

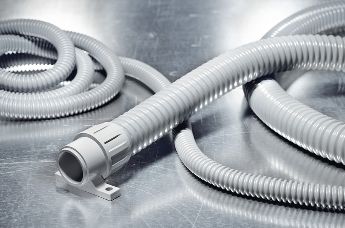

Gaine annelée avec raccord et support adaptés

Choisir la gaine annelée adaptée à votre application

Gaine annelée HelaGuard HG-FR pour la protection de câbles et faisceaux offrant d'excellentes propriétés de protection incendie

Que ce soit dans l'industrie automobile ou ferroviaire, le génie mécanique, les unités de production ou l'industrie du bâtiment, la gaine annelée est pratiquement partout. Les gaines annelées sont utilisées principalement pour la protection de câbles et faisceaux.

Selon l'usage auquel elles sont destinées, les gaines annelées sont fabriquées en différents diamètres et matériaux, comme le PA6, PA12, PP et PE. Bien qu'il s'agisse généralement de matériaux rigides, les gaines plastiques deviennent flexibles, grâce à leur méthode de fabrication annelée.

Les gaines annelées pour la protection de câbles et faisceaux sont disponibles en version fermée ou version fendue et sont proposées dans différentes épaisseurs de paroi. Une installation aboutie intègre l'utilisation de raccords pour gaine annelée adaptés, tout comme les supports pour gaine annelée correspondants.

Cette page vous présente un aperçu de la gamme de gaines annelées HellermannTyton.

Aperçu de la gamme de gaines annelées



Gaine annelée pour assemblage électrique

Gaine annelée CTCC-IWS pour protection et routage de câbles électriques



L'installation des solutions de fixation et de routage de câbles dans les armoires électriques doit être une opération facile.

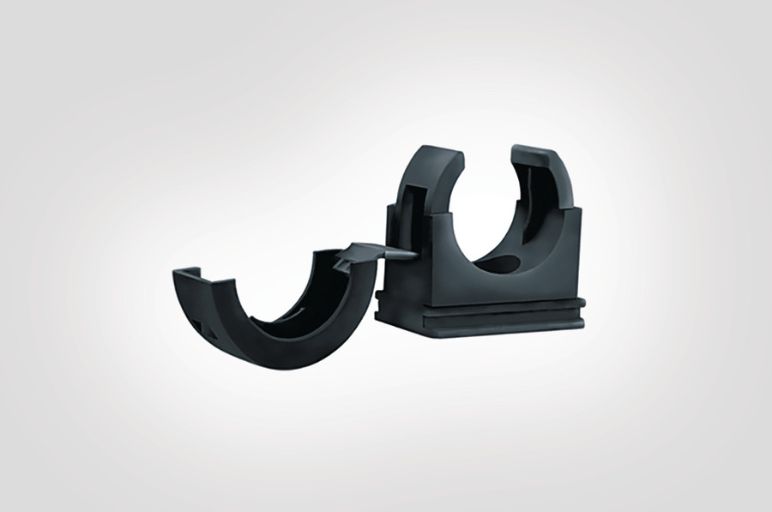

Il en va de même pour nos supports de gaine annelée :  au-delà de l'aspect gain de temps, nos supports sont la meilleure alternative possible en combinaison avec les gaines annelées appropriées.



Solides, sûrs et bien pensés : adaptés au schéma d'assemblage de l'armoire électrique, nos supports pratiques pour gaine annelée peuvent être facilement montés et réouverts à l'aide d'un tournevis si nécessaire.



Le design spécifique de nos supports pour gaine annelée comporte de nombreux avantages :

  • Pré-fixation en position ouverte
  • Points de fixation intégrés
  • Ajout de faisceaux de câbles possible
  • Trous de vis concordants avec ceux de l'armoire électrique
  • Réouverture facile à l'aide d'un tournevis

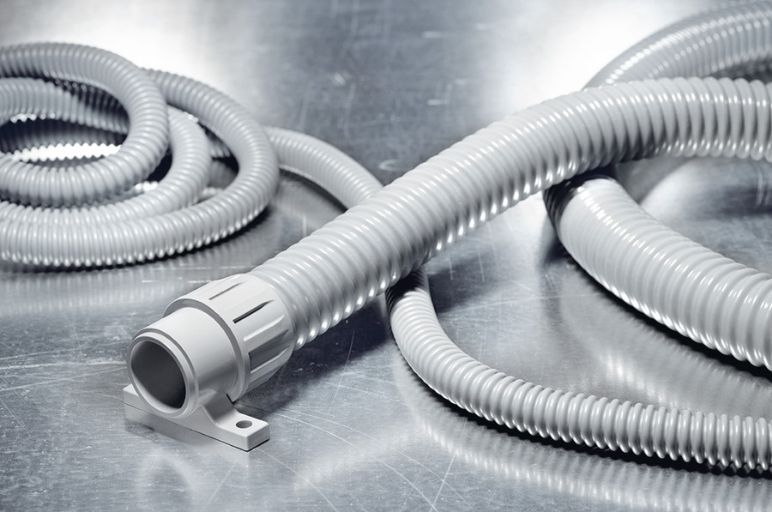

Gaine spiralée renforcée

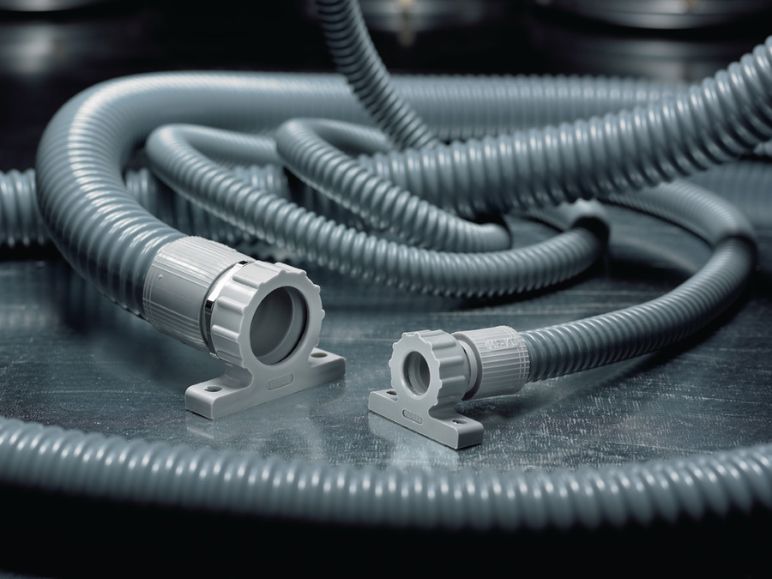

Gaine annelée FlexiGuard, gaine annelée spiralée renforcée pour protection et routage de câbles électriques



Les gaines spiralées renforcées FlexiGuard, avec leur extrême flexibilité, sont impressionnantes de par leur très grande mobilité.

Principales caractéristiques :

  • Très bonne protection mécanique
  • Bonne résistance aux huiles, aux acides et aux alcalis
  • Bonne résistance aux agents chimiques
  • Bonne résistance aux UV et à l'ozone

Les gaines spiralées renforcées FlexiGuard sont utilisées dans la construction industrielle, la robotique ou encore pour protéger et/ou guider les câbles dans les borniers et armoires électriques.



Raccords adaptés aux gaines renforcées spiralées FlexiGuard :

Gaine annelée fendue



Gaine annelée double fente

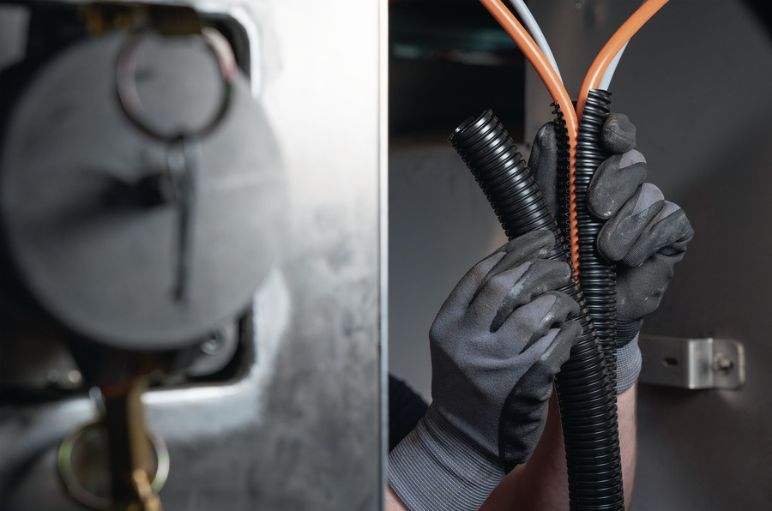

Gaine annelée plastique double fente HelaGuard HG-DC pour assemblage d'armoire électrique et bornier

La gaine annelée double fente HG-DC (ou plus précisément double-coquille) est idéale pour les installations où les opérations de retrofitting (maintenance et assemblage post-installation) sont fréquentes. Par exemple :

  • Armoires et panneaux  électriques
  • Construction mécanique et unités de production
  • Industrie du bâtiment

Avec la gaine annelée HG-DC, les câbles sont insérés latéralement et sa réouverture est facile. La gaine annelée double fente HelaGuard offre une bonne résistance à l'abrasion. La gaine annelée HG-DC est sans halogène, sans soufre ni phosphore. La gaine annelée HelaGuard est fabriquée en PA6 et est auto-extinguible. La gaine annelée double fente Helaguard est fournie en bobines de 25 mètres et 50 mètres ainsi qu'en coupe personnalisée sur demande.

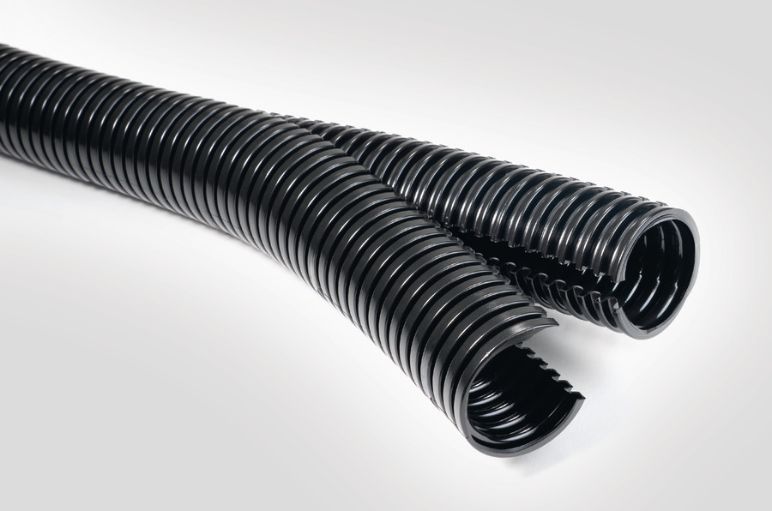

Gaine annelée fendue

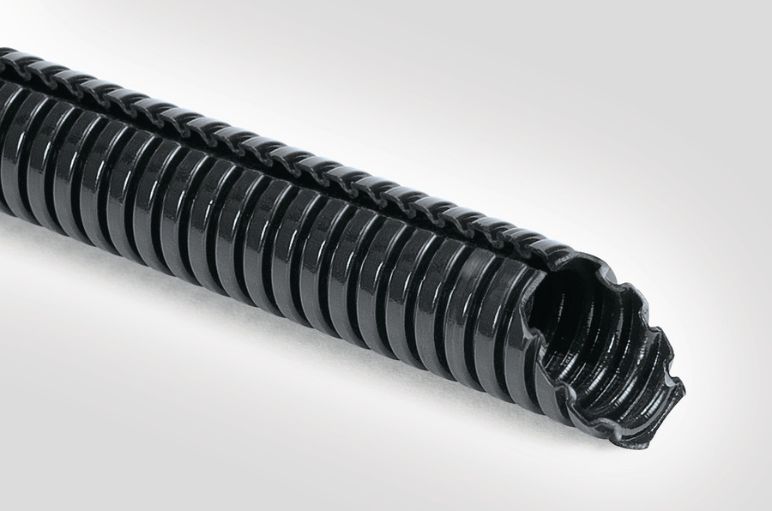

G aine annelée paroi fine avec fente HelaGuard HG-ELWS, gaine annelée paroi fine avec fente pour protection et routage de câbles électriques

La gaine annelée fendue HG-ELWS (ou simple-fente) en PA6 est utilisée notamment pour les machines et véhicules commerciaux.

Principales caractéristiques :

  • Résistant aux solvants et aux huiles
  • Sans halogène, soufre, ni phosphore

ELWS est l'abréviation de "Extra Lightweight Slit" (paroi fine fendue). Au-delà de sa légèreté, la gaine annelée fendue HG-ELWS impressionne non seulement par sa flexibilité mais aussi par son matériau robuste et résistant à l'abrasion.

La gaine annelée fendue HG-ELWS existe en noir et gris (sur demande).

Gaine annelée : différentes épaisseurs pour assurer une protection flexible et durable



Gaine annelée flexible faible épaisseur

Gaine annelée flexible faible épaisseur pour protection de câbles et faisceaux

La gaine annelée flexible faible épaisseur HG-LW convient aux applications à faible contrainte mécanique comme :

  • machines et unités de production
  • armoires électriques, panneaux électriques et borniers
  • construction

La gaine annelée flexible faible épaisseur HG-LW est légère et dure longtemps. Cette gaine annelée offre une haute résistance aux chocs tout en retrouvant sa forme après écrasement, ainsi qu'une très bonne résistance aux solvants et aux huiles.

Gaine annelée plastique épaisseur standard

Gaine annelée plastique flexible épaisseur standard pour protection et routage de câbles électriques

La gaine annelée plastique flexible épaisseur standard est recommandée pour les applications industrielles du type :

  • ingénierie mécanique
  • ingénierie d'unités de production
  • construction d'armoires électriques, panneaux électriques et borniers
  • bâtiments publics

La gaine annelée plastique HG-SW est très flexible et assure une très bonne résistance à l'abrasion. Cette gaine annelée est également très résistante aux chocs, tout en retrouvant sa forme après écrasement, et auto-extinguible selon l'UL94 V2.

Autres gaines annelées épaisseur standard :

  • HG-HI : excellente tenue, pour les applications avec des mouvements continus et de grandes flexions
  • HG-PP : en Polypropylène (PP), pour la construction comme dans des coulées de béton ou dans du plâtre
  • HG-FR : retardateur de flamme utilisable partout où une excellente tenue au feu est requise

Gaine annelée flexible de forte épaisseur

Gaine annelée flexible de forte épaisseur pour protection et routage de câbles électriques

La gaine annelée flexible de forte épaisseur HG-HW est utilisée, en priorité, pour des exigences de haute tenue mécanique telle que :

  • ingénierie d'unités de production et mécanique
  • génie civil

La gaine annelée HG-HW est conçue pour les environnements difficiles. Cette gaine annelée offre une haute résistance mécanique et une forte résistance aux chocs.

Le matériau de fabrication de cette gaine annelée résiste également aux solvants et aux huiles,  à l'abrasion et est auto-extinguible selon l'UL94 V2.

Raccords pour gaines annelées



Choisir le raccord adapté à votre application

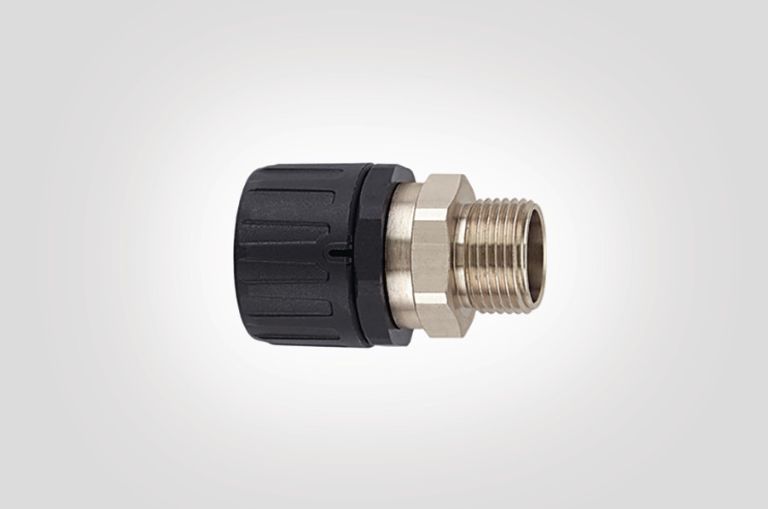

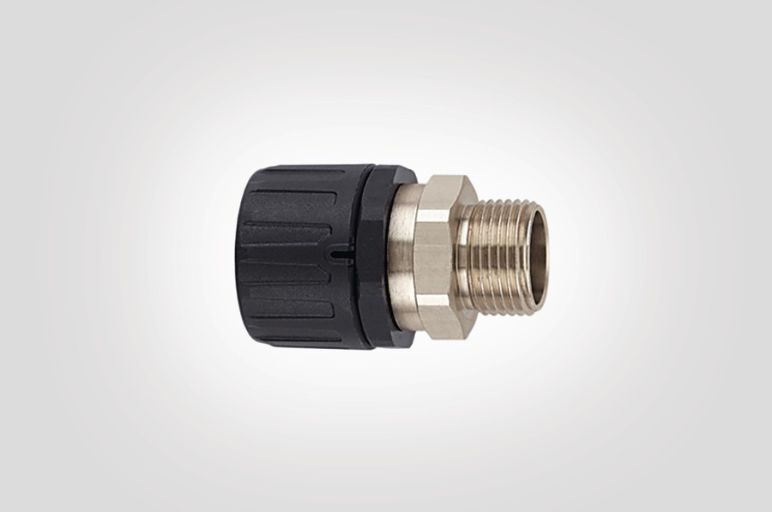

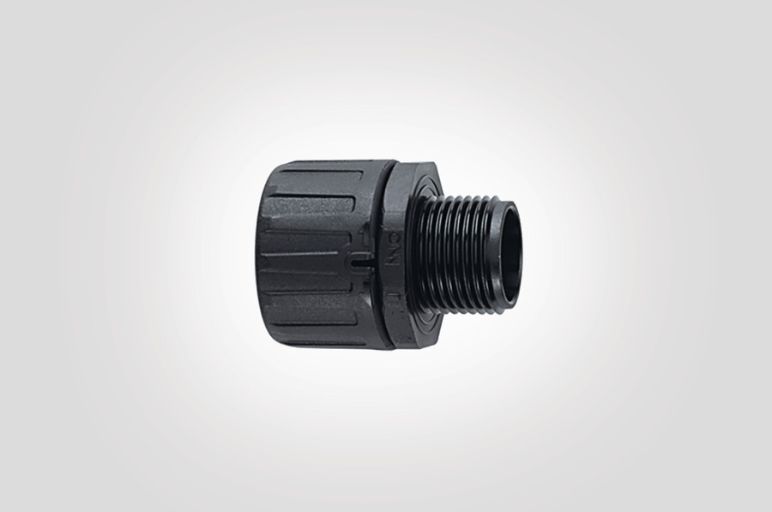

HelaGuard HG-SM Raccords plastiques avec filetage externe tournant, IP66 pour gaine annelée

La gamme de produits HelaGuard intègre des raccords adaptés à chaque besoin. D'une part, les raccords pour gaines annelées se distinguent selon leur design : raccords coudés à 45°, coudés à 90° ou droits.

D'autre part, ils se  différencient par leurs classes de protection selon la norme DIN EN IEC 60529.

  • IP66
  • IP67
  • IP68
  • IP69k

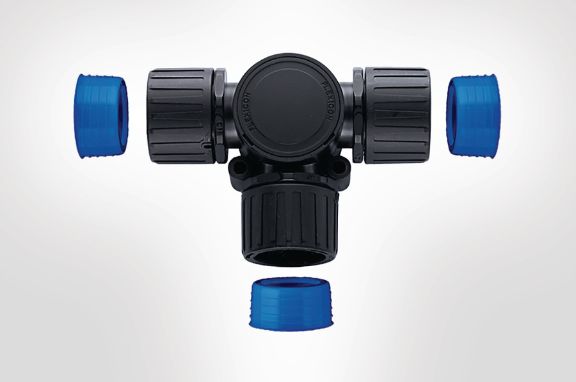

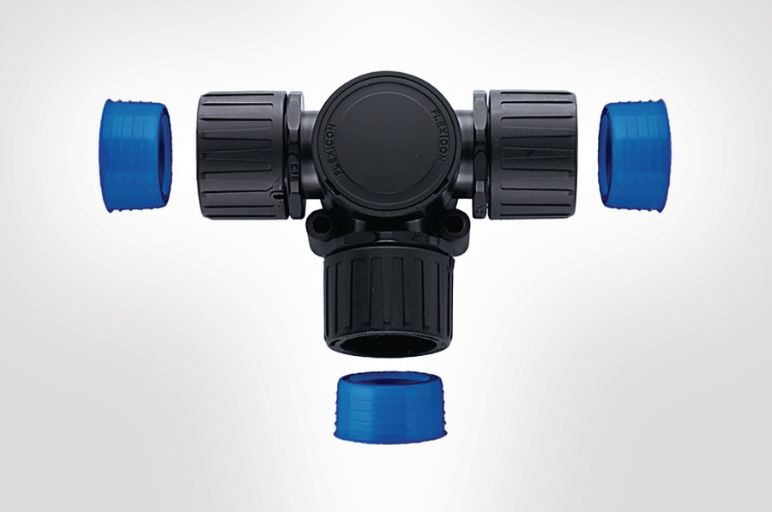

HelaGuard HGL-T, T-Connector dérivations, réducteurs et coupleurs pour gaine annelée

Les raccords en plastique pour gaine annelée de la gamme HelaGuard se montent simplement, rapidement et de façon très solide.

Les raccords pour gaine annelée de la gamme HelaGuard offrent une résistance exceptionnellement élevée à l'arrachement et résistent à la fois aux vibrations et aux chocs. Ils peuvent être retirés à l'aide d'un tournevis.

Les raccords en plastique HelaGuard pour gaine annelée sont réutilisables à l'infini.

Supports pour gaine annelée



Clip pour gaine annelée

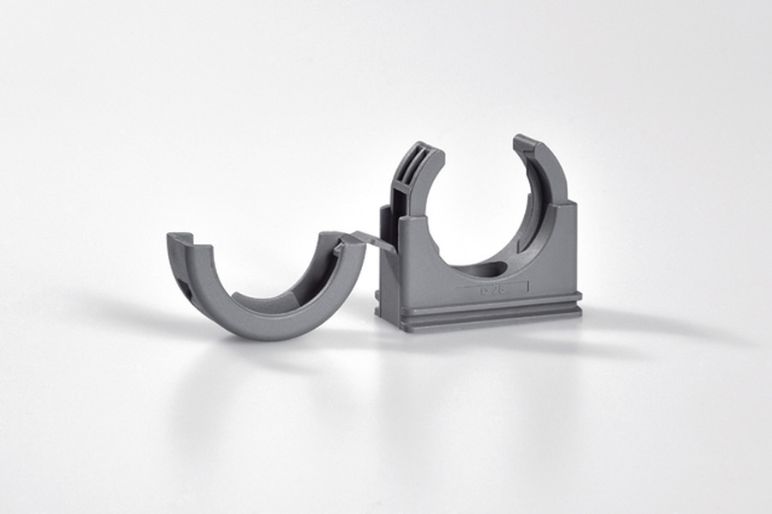

PACC support d'assemblage pour gaine annelée

Le clip pour gaines annelées PACC avec clapet de fermeture intégré permet de fixer solidement les gaines annelées plastique HelaGuard.

La gaine annelée est maintenue par une lèvre intérieure. Le support pour gaine annelée est simple et rapide à installer et peut être vissé.

Bride de fixation en acier galvanisé, profilé PVC

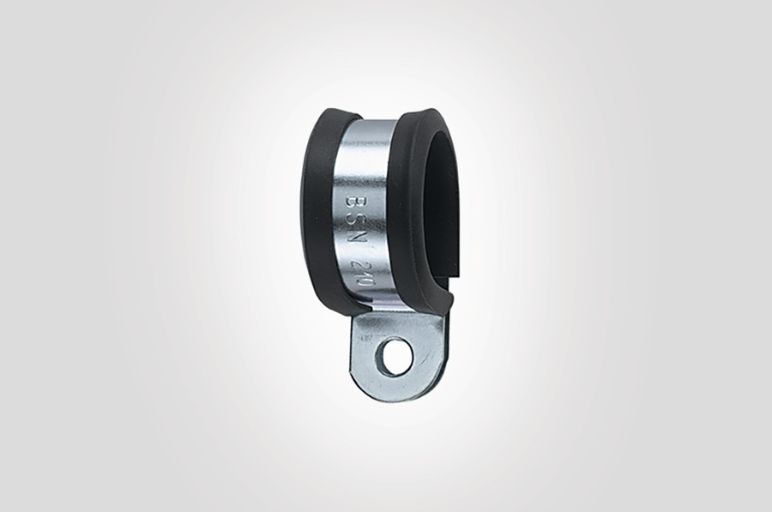

AFCS Bride de fixation pour gaine métallique

La bride de fixation en acier galvanisé, profilé PVC AFCS est utilisé comme un dispositif de fixation additionnel pour les gaines annelées.

Le support pour gaine métallique est d'utilisation très facile. Son revêtement empêche les dommages dus à l'abrasion.

Autres accessoires pour gaines annelées

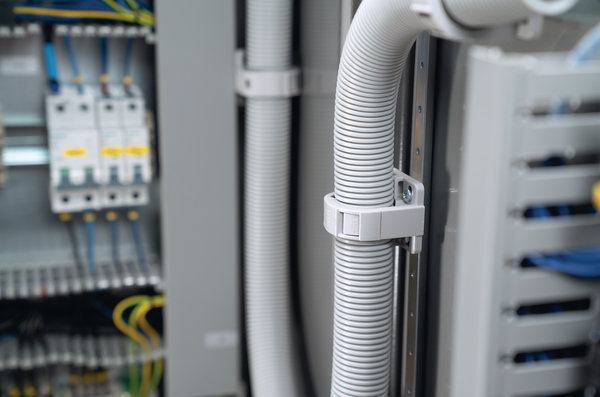

Autres accessoires pour gaines annelées pour le routage et la protection de câbles dans les armoires électriques, borniers ou tableaux électriques

D'autres accessoires adaptés aux gaines annelées pour le routage et la protection de câbles dans les armoires électriques, borniers ou tableaux électriques et dans tout type d'application industrielle existent dans notre gamme.

N'hésitez pas à nous contacter pour nous soumettre de plus amples détails sur la nature de votre besoin.

Questions fréquentes

Comment choisir une gaine annelée ?

Gaine annelée pour le routage et la protection de câbles dans les armoires électriques, borniers ou tableaux électriques et l'industrie

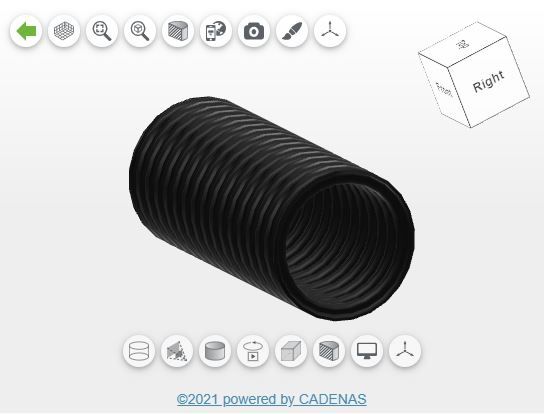

La plupart de nos gaines annelées plastique HelaGuard ainsi que les raccords correspondants peuvent être visualisés en ligne gratuitement en 2D et 3D , et ce, en coopération avec le fournisseur de logiciels CADENAS.

Outre les spécifications détaillées des différentes solutions produits, vous trouverez également de nombreuses images de produits ainsi que des données utiles sur les modèles.

CADENAS permet de trouver facilement la solution adaptée à votre application - pour une planification encore plus précise, dès la première idée.

Comment trouver le raccord adapté à la gaine annelée ?

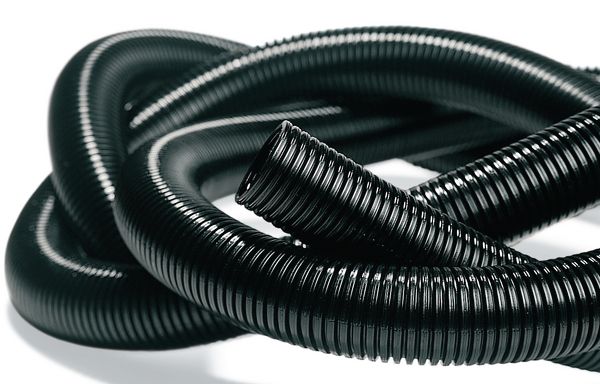

gaines annelées flexibles pour la protection de câblage IWS

À partir du nom d'un raccord en plastique HelaGuard, vous pouvez facilement déterminer l'indice de protection IP, le type de filetage et la forme du raccord, entre autres.

Pour vous simplifier la recherche de l'accessoire qui vous convient au maximum, consultez ici notre nomenclature HelaGuard.

Comment monter et démonter les raccords pour gaine annelée ?

Pour retirer les raccords en plastique HelaGuard, il suffit d'un tournevis à tête plate. Les raccords à vis peuvent être démontés et réutilisés aussi souvent que nécessaire.

Pour monter et démonter les raccords en plastique HelaGuard, suivez simplement ces instructions :


Montage et démontage des raccords pour gaines annelées Montage et démontage des raccords pour gaines annelées

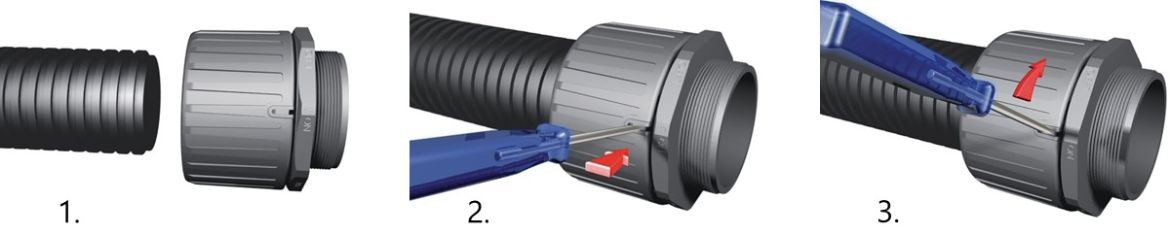

1. Si le raccord a été utilisé précédemment, assurez-vous que la fente pointe vers la position "on". Pour assembler le raccord, poussez-le sur l'extrémité du conduit aussi loin que possible sans le forcer et tournez-le légèrement. Le raccord est désormais verrouillé.

2. Pour retirer le raccord, insérez un petit tournevis dans la fente

3. Déplacez le manche du tournevis vers la position "off". L'écrou va légèrement tourner et le raccord est ainsi déverrouillé

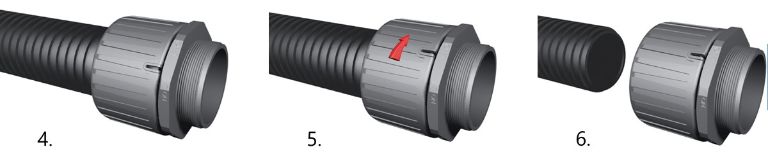

Comment monter et démonter les raccords pour gaines annelées de protection de câbles électriques Comment monter et démonter les raccords pour gaines annelées de protection de câbles électriques


4. Retirez le tournevis.

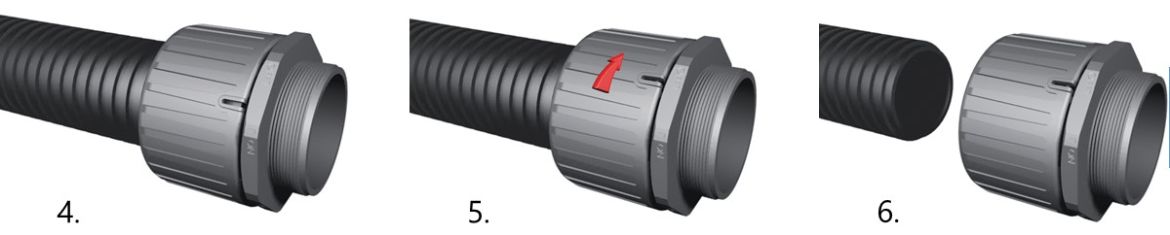

5. Tournez manuellement la bague de serrage le plus loin possible vers la position "off".

6. Retirez simplement le raccord de l'extrémité de la gaine.

Besoin d'un complément d'informations ? Voici des illustrations supplémentaires des étapes ci-dessus.



Comment couper les gaines annelées ?

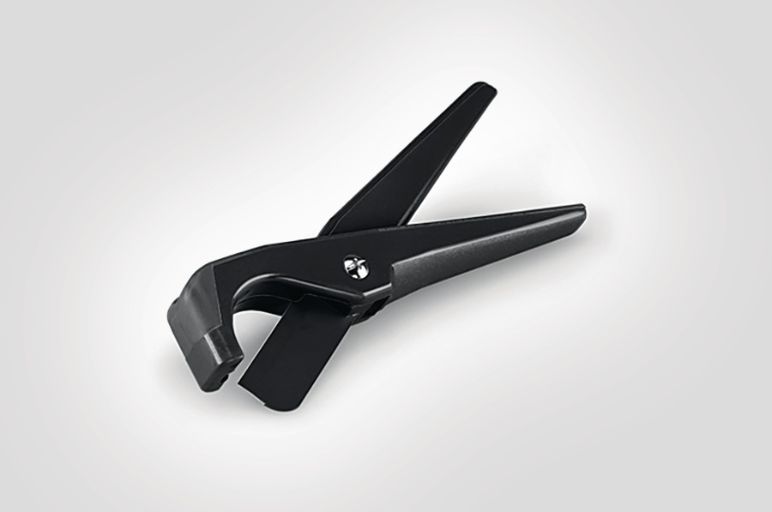

CONCUTTER, pince coupante pour gaine annelée de protection de câbles électriques

Les gaines annelées non-métalliques peuvent être coupées facilement grâce au CONCUTTER - un outil manuel simple et pratique.

L'outil de coupe pour gaine annelée plastique existe en deux versions
