Passe-fils pour gestion de câbles sécurisée

Passe-fils à décharge de traction et protection traversée de parois

Passe-fils flexibles adaptés à votre application

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

Bords tranchants, contraintes mécaniques, produits chimiques ou contraintes environnementales : De nombreux facteurs peuvent endommager les câbles. Les passe-fils permettent de prévenir ces risques et de protéger les câblages.

Ainsi, si l'acheminement de câbles doit se faire par des trous ronds, des passe-fils pour panneaux permettent d'éviter l'abrasion. Pour des découpes plus grandes, ou non formées, avec des arêtes vives ou des bords droits, l'utilisation des bordures de protection pour parois est recommandée.

D'autres passe-fils s'appliquent dans les extrémités de câbles et assurent une décharge en traction. Certains passe-fils protègent le câble de la pliure ou la cassure - ce sont les passe-fils anti-pliure tout comme ceux qui combinent simultanément la protection contre la pliure et le soulagement en traction.

Quelle que soit la spécificité de protection de câble pour votre application, nous avons la solution de passe-fils adaptée.

Passe-fils pour acheminement au travers de paroi

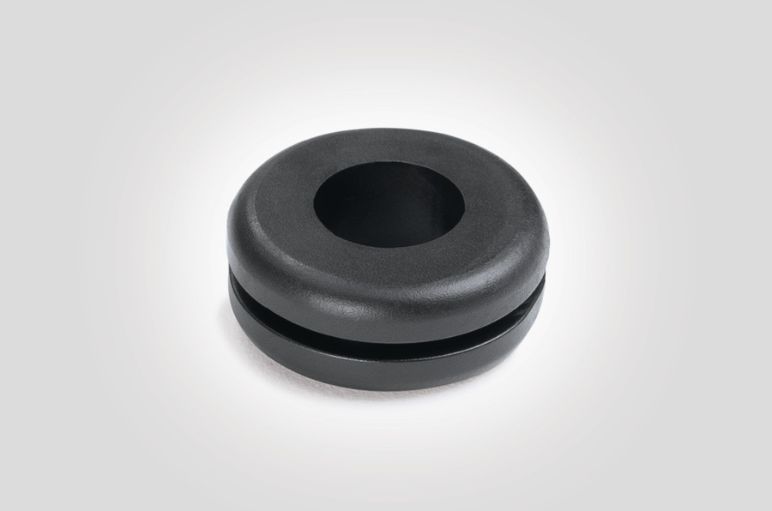

Passe-fil de protection rond

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

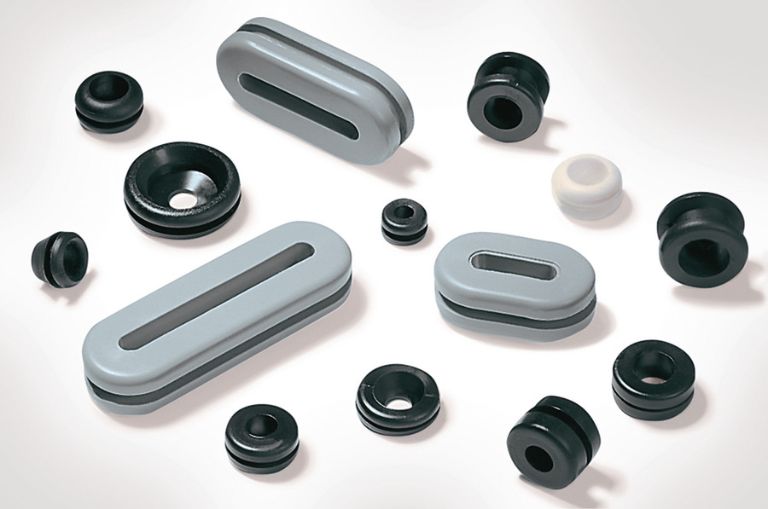

Partout où les câbles doivent être acheminés au travers de parois, l'utilisation de passe-fils pour panneaux est un bon choix.

Ces passe-fils offrent une protection optimale des câbles et des fils sur les bords tranchants et les arêtes vives.

Avantages supplémentaires :

  • Soulagement supplémentaire de la traction
  • Flexible et facile à appliquer
  • Haute résistance aux produits chimiques et aux contraintes environnementales
Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

Les passe-fils de protection sur panneaux sont disponibles en gris et en noir pour une épaisseur de paroi allant de 0,8 à 6,0 mm.

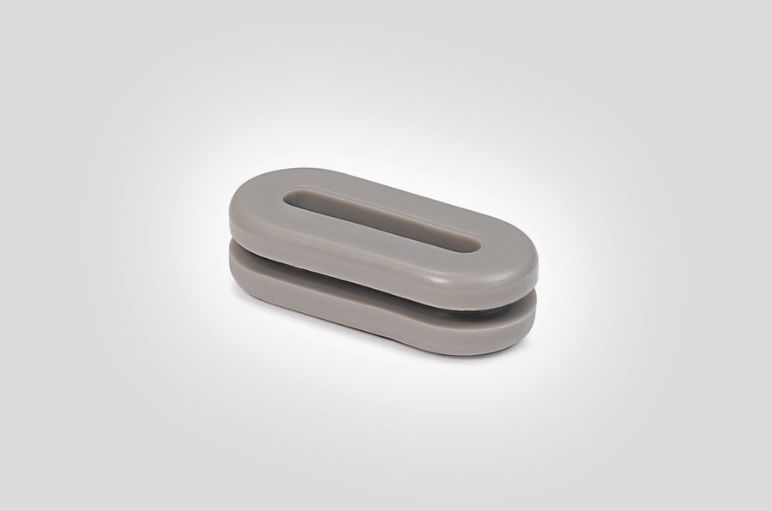

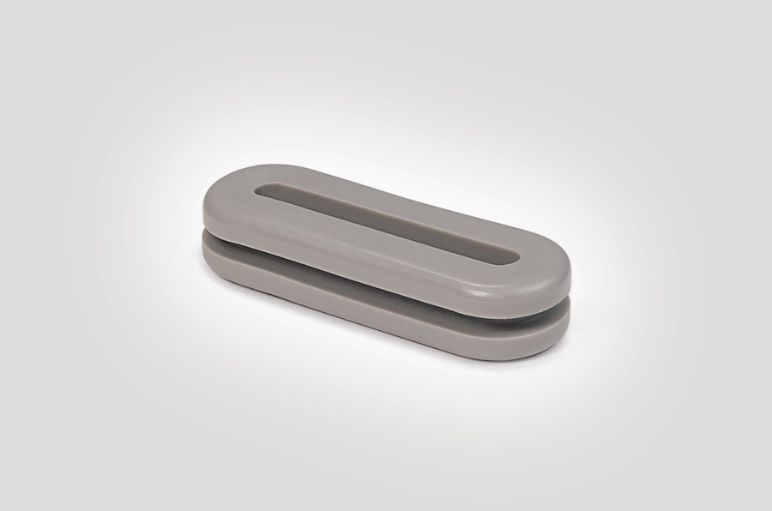

Ils sont disponibles en format rond et ovale. Ces derniers sont également appelés passe-fils oblongs et conviennent aux câbles plats.

Ils sont fabriqués en PVC ou en PVC-FR, retardateur de flamme.

Protection pour parois à angles vifs et coupantes



Bordure de protection des arêtes de panneaux vives

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

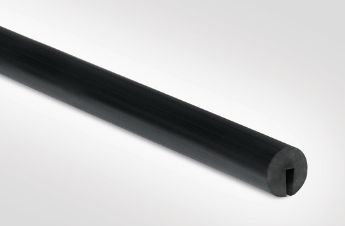

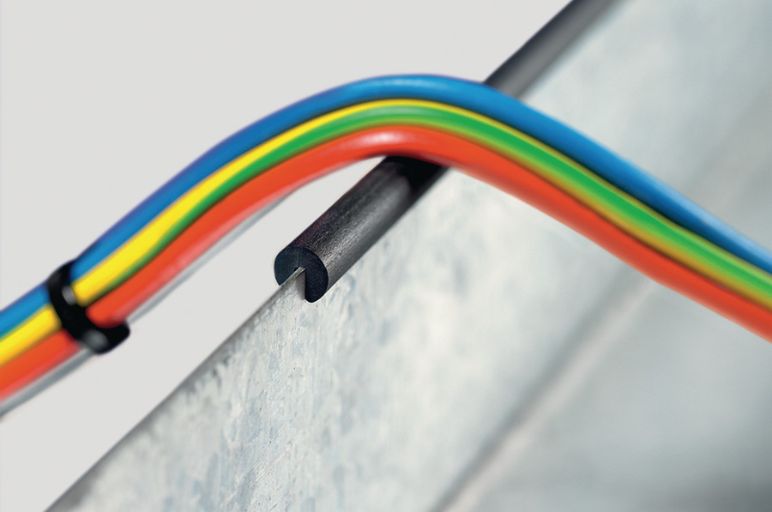

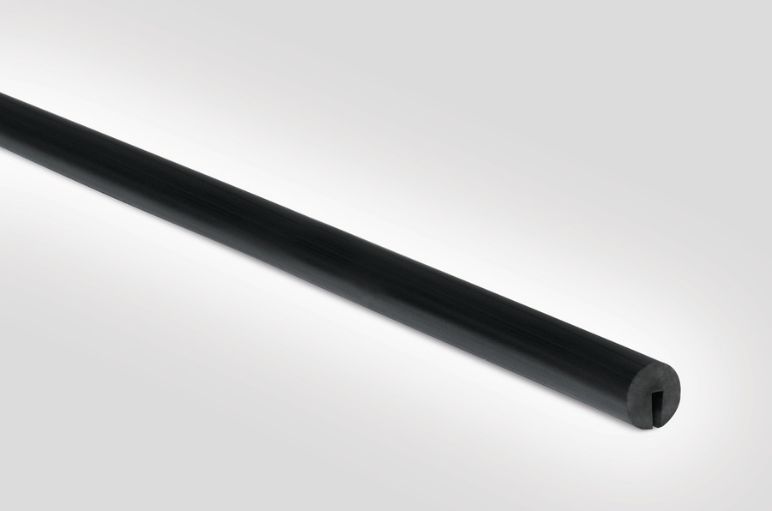

La protection pour bords de tôle flexible EdgeGuard permet de protéger les câbles lorsqu'ils sont acheminés sur des parois coupantes ou avec des arêtes vives.

Cette protection pour rebords est facile à appliquer et s'adapte parfaitement au rebord grâce à sa matière PVC, souple et flexible,

En complément de l'aspect de la protection des câbles, EdgeGuard permet d'habiller proprement les bords de tôle, ils sont disponibles en trois versions :

Profilé de protection pour bords de tôle

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord, profilé de protection

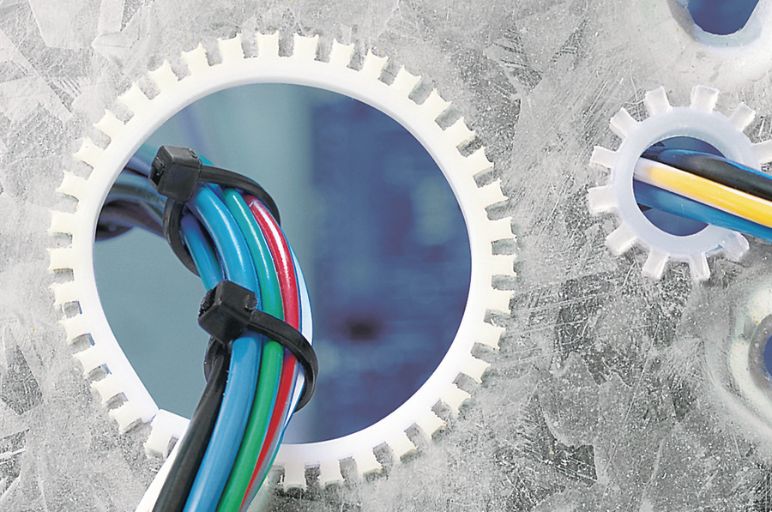

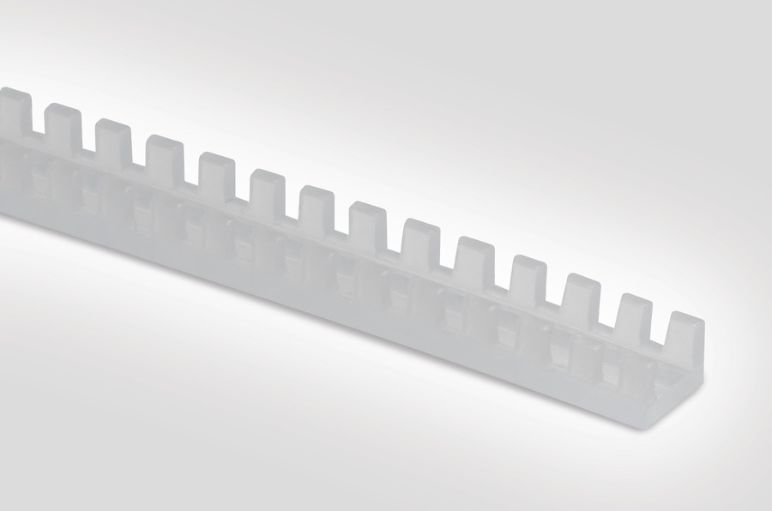

Le profilé de protection de câbles Flexiform est souvent utilisé pour les parois, bords de tôle ou panneaux avec arêtes vives. Les profilés de protection protègent au plus près, de façon efficace et esthétique lors du passage de câbles au travers d'une cloison ou d'un panneau à arête vive .

Les principaux avantages :

  • Très flexible
  • Application facile et fiable sans adhésif
  • Excellente résistance à l'abrasion
  • Ce profilé protège au plus près de façon efficace et esthétique

Flexiform existe dans 3 différentes matières :

  • G51P: en PE, -30°C / +80°C, protection générale des bords de tôle
  • G51N: en PA6, -60°C / + 95°C, offrant une excellente résistance à l'abrasion
  • G51T: en PTFE, -60°C / + 260°C, ayant une excellente tenue à haute température et à la plupart des produits chimiques

Passe-fils à décharge de traction et anti-pliure

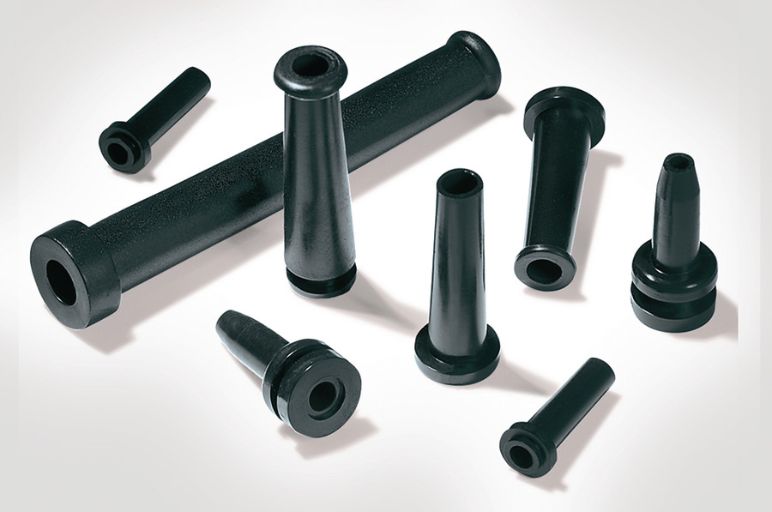

Passe-fils à décharge de traction

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

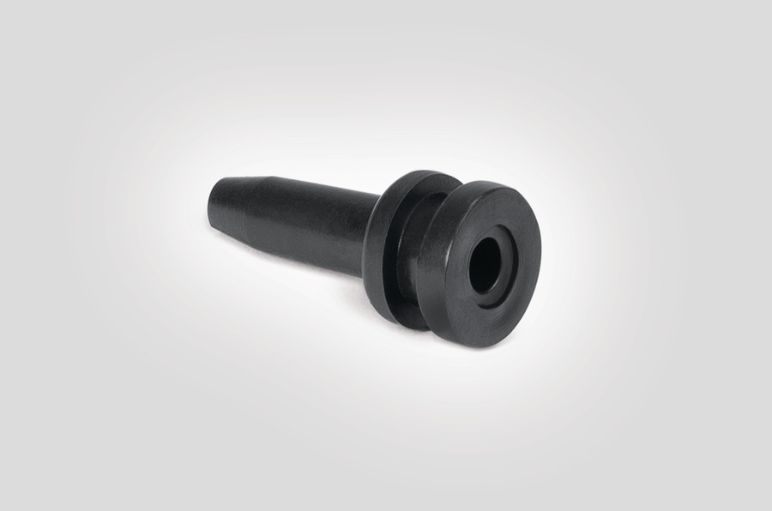

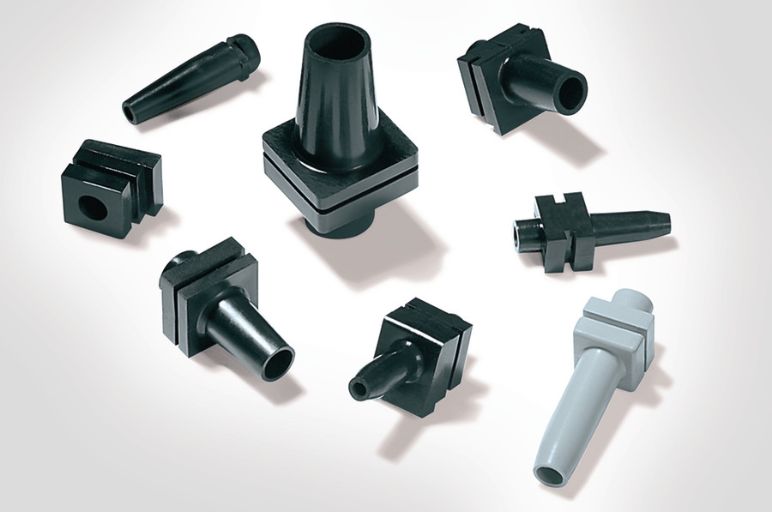

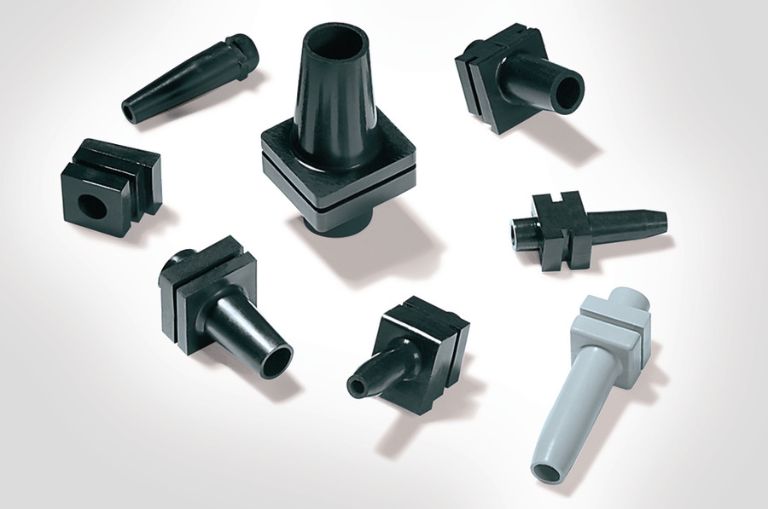

Les passe-fils à décharge de traction protègent le câble ou le fil électrique de tout pincement ou pliure.

Principales caractéristiques :

  • Répartit les contraintes
  • Flexible et facile à appliquer
  • Haute résistance aux produits chimiques et aux contraintes environnementales

Il existe aussi des passe-fils anti-pliure, utilisés, par exemple, dans les prises de courant pour assurer la protection mécanique des câbles et des fils.

Certains passe-fils combinent même les deux propriétés : décharge de traction et anti-pliure.

Assortiment de passe-fils de protection et acheminement au travers de paroi



Malette de passe-fils assortis

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

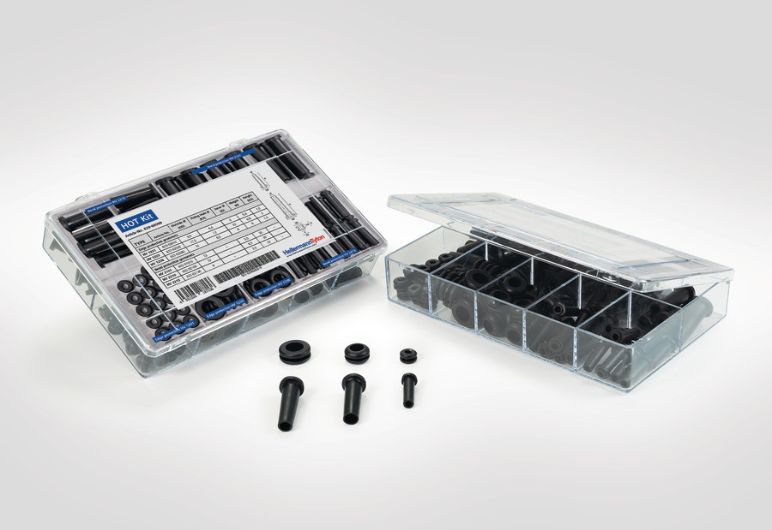

La mallette de passe-fils HOT Kit comprend 100 passe-fils dans une seule boîte  : passe-fils de protection contre les courbures et d'acheminement au travers de paroi, 50 de chaque.

Que ce soit pour de la construction, de la réparation ou du bricolage : Avec cet assortiment de passe-fils, la bonne solution est toujours à portée de main.

Toutes les pièces sont flexibles et faciles à installer et présentent une très bonne résistance aux produits chimiques et aux contraintes environnementales.

Questions fréquentes

a quoi servent les passe-fils ?

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

Un passe-fil se présente généralement sous la forme d'un anneau rond inséré dans un trou de paroi pour protéger les câbles acheminés contre le frottement, l'abrasion et contre les contraintes environnementales ou simplement pour assurer une prise ferme du fil ou du câble.

Les passe-fils assurent aussi une fonction anti-pliure et décharge de traction.

Comment installe-t-on les passe-fils ?

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

Un passe-fil ouvert est simplement inséré manuellement dans le trou du panneau ou de la paroi par enclenchement ferme.

Le matériau flexible du passe-fil facilite son installation par pression manuelle.

Une fois installé, le passe-fil reste fermement en place.

Comment choisir le bon modèle de passe-fils ?

Passe-câble, tire-fil, tire-fils, aiguille d'électricien, passe-câbles encliquetables, passe cable, tire fil, œillet de rebord

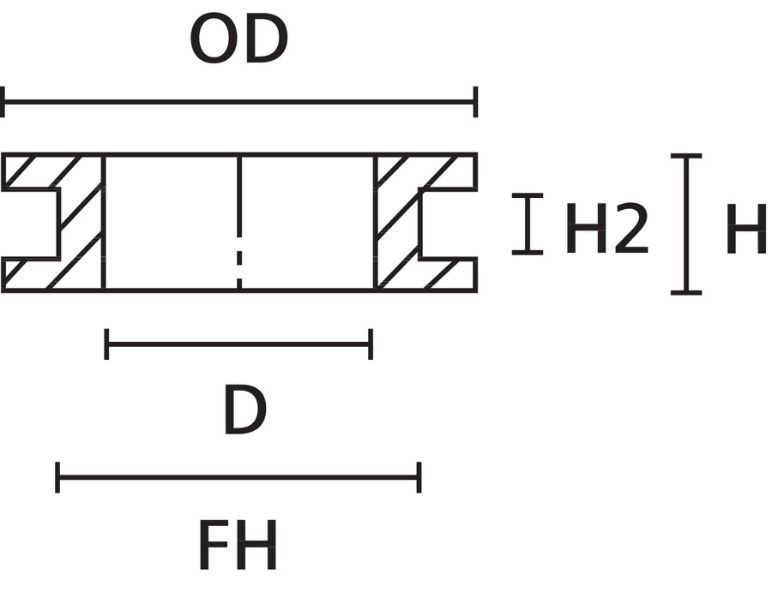

Pour choisir le bon modèle de passe-câble, il faut relever 3 dimensions de base : Le diamètre du câble, le diamètre du trou du panneau et l'épaisseur du panneau.

Dimension FH = taille du trou du panneau ou de la paroi

Dimension H2 = épaisseur du panneau ou de la paroi

Dimension D = taille du trou du passe-fil suivant le diamètre du câble à acheminer

Deux paramètres complémentaires sont la dimension H (hauteur) et la dimension OD (diamètre externe), qui décrivent la taille globale du passe-fil.
