Borniers électriques HelaCon : pour un raccordement professionnel de câbles

Bornier électrique HelaCon : le raccordement électrique professionnel dans un concentré d'efficacité

Bornier électrique HelaCon

Nos borniers électriques HelaCon sont parfaitement adaptés aux raccordements électriques et aux réparations de câbles ou de conducteurs en coffrets électriques, boîtes de dérivation, dans le bâtiment, l'automobile, le ferroviaire, .... Nos borniers de raccordement électrique sont compatibles avec une tension pouvant aller jusqu’à 450 V. Les différentes "entrées", vous offrent une grande flexibilité d’application selon le nombre de borniers électriques et l’espace à votre disposition.


Vous pouvez facilement installer des borniers électriques d’une section transversale maximale de 2,5 mm² et utiliser des borniers plus épais en cas de baisse de tension. Le sens de la répartition des câbles et des raccordements dépend du pays et des différents types de câbles utilisés, diamètres et couleurs de câbles, boîtes de raccordement et systèmes de montage.

Le code couleur permet une identification rapide et facile des borniers à enficher suivant leur taille. Toutes les entrées de câble sont alignées sur le même côté. Une entrée séparée pour le test de tension, située à l’avant, assure la sécurité pendant l’enfichage, la pose et la maintenance. Tous les borniers électriques dont la section transversale est comprise entre 0,5 et 2,5 mm² peuvent s’utiliser simultanément sans aucune répercussion sur le raccordement voisin.
De par leur taille compacte, les borniers électriques HelaCon conviennent parfaitement aux espaces exigus et s’adaptent généralement à toutes les boîtes de raccordement électrique, murales ou encastrées.

Aperçu de la gamme

Comment connecter les borniers électriques ?

Avec son ressort à double tête, notre bornier électrique HelaCon Plus Mini vous facilite la tâche : le fil à enficher peut être inséré dans la borne beaucoup plus facilement - ce qui est particulièrement pratique dans les endroits difficiles d'accès ou lors de travaux en hauteur. A travers son boîtier transparent, on peut vérifier d'un coup d'œil si le fil électrique est correctement inséré. Voyez ceci en vidéo.

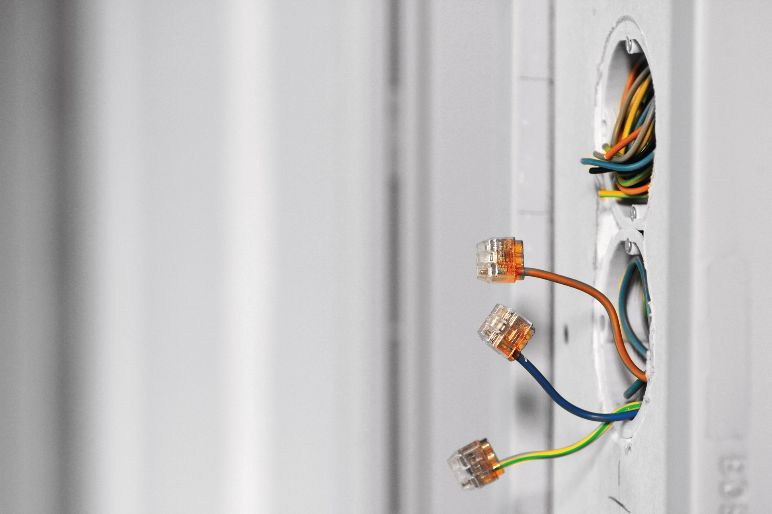

Borniers électriques HelaCon Plus Mini

Borniers électriques HelaCon Plus Mini pour électricien

HelaCon Plus Mini est un bornier électrique avancé pour les raccordements professionnels de câbles dans les applications de boîtiers électriques.

Le tout-nouveau double ressort permet une installation facile et aide les installateurs, notamment dans les situations difficiles comme les travaux en hauteur. Il assure une fixation fiable qui peut être contrôlée visuellement grâce au boîtier transparent.

Des codes de couleur différents facilitent l'identification des différentes pinces de connexion. Une entrée séparée pour le test de tension sur la face avant garantit la sécurité pendant l'application, l'installation et la maintenance.

Applications

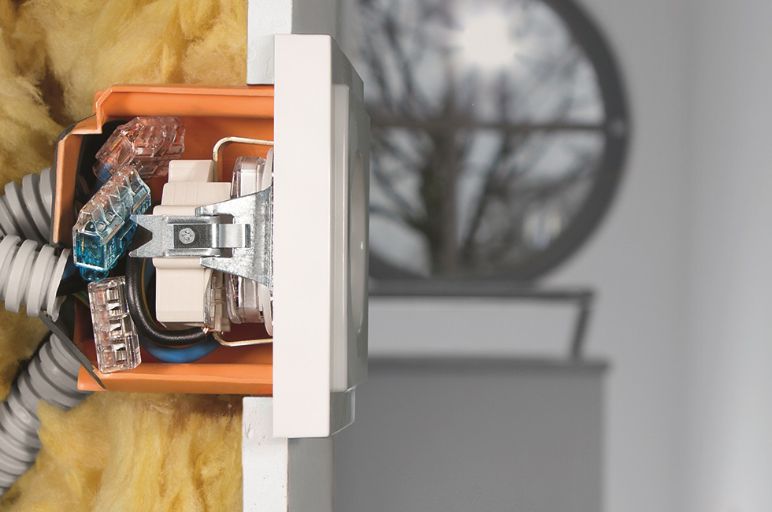

Les borniers électriques HelaCon Plus Mini pour électricien

Les borniers électriques HelaCon Plus Mini trouvent leur application dans le raccordement et la répartition rapides et fiables de câbles et de conducteurs dans les coffrets électriques. Les borniers s’utilisent dans tous les types de boîtes de jonction, murales ou encastrées.

HelaCon Plus Mini est une solution efficace pour une pose pratique et une sécurité maximale.

Comment installer les borniers électriques HelaCon Plus Mini ?

Les borniers électriques HelaCon Plus Mini pour électricien

• Assurez-vous que l’alimentation soit coupée avant toute pose.
• Nos borniers sont compatibles avec des conducteurs rigides ou semi-rigides.
• Dénudez-les fils sur environ 11 mm.
• Insérez-les fils dénudés entièrement dans le bornier.
• Utilisez le testeur de tension dans l’entrée séparée.
• Pour changer ou modifier un câble, tenez-le et tordez-le successivement de gauche à droite tout en tirant sur le bornier.


Les borniers électriques HelaCon Plus Min pour électricien Les borniers électriques HelaCon Plus Min pour électricien

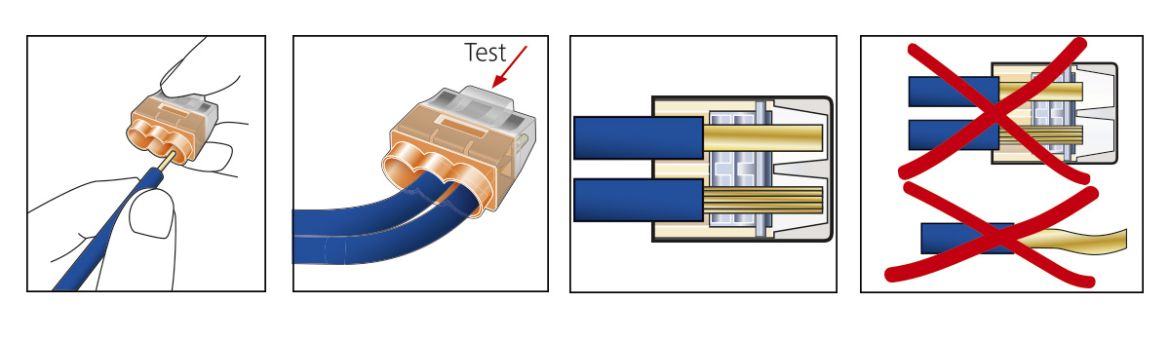

Image 1 : Le double ressort permet d’enficher facilement le conducteur.
Image 2 : Une entrée séparée pour le voltmètre est disponible sur la face avant du bornier.
Image 3 : Pour câbles rigides de 0,5 à 2,5 mm².
Image 4 : Pour câbles semi-rigides de 1,0 à 2,5 mm².
Image 5 : Non compatible avec les câbles souples

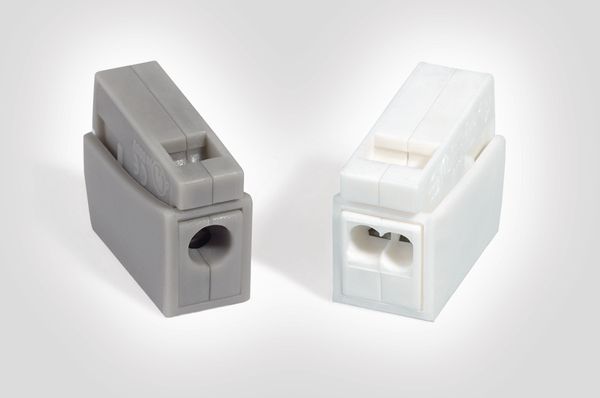

Borniers électriques HelaCon Lux

borniers HelaCon Lux installation électrique pour électricien

L’une des applications classiques de nos borniers électriques HelaCon Lux se trouve dans les installations d’éclairage, dans lesquelles le conducteur rigide du câblage dissimulé doit être raccordé à un bornier souple. La version 2/1 permet de réaliser des boucles de câbles d’alimentation pour ajouter des appareils supplémentaires.

Le conducteur du côté sortie/éclairage s’insère facilement par pression du mécanisme de verrouillage et se libère de la même façon, à tout moment.

Le côté éclairage peut supporter tout type de conducteur, de ce fait, les borniers électriques HelaCon Lux servent aussi à raccorder des appareils à des câbles de raccordement flexibles, comme des appareils de commande (stores, ventilateurs, etc.).

Principales caractéristiques

• Idéal pour raccorder des câbles rigides et des câbles flexibles
• Combine un connecteur à enficher à un mécanisme de verrouillage/déverrouillage à ressort
• Adapté à des conducteurs souples à l’entrée côté éclairage
• S’utilise avec une tension typique de 450 V / 24 A
• Doté d’une entrée ou de deux pour le conducteur massif côté éclairage
• Flexibilité d’application
• Pose sans outil pour un raccordement facile, rapide et sûr
• Convient particulièrement au travail au plafond et lorsque les câbles sont difficiles d’accès

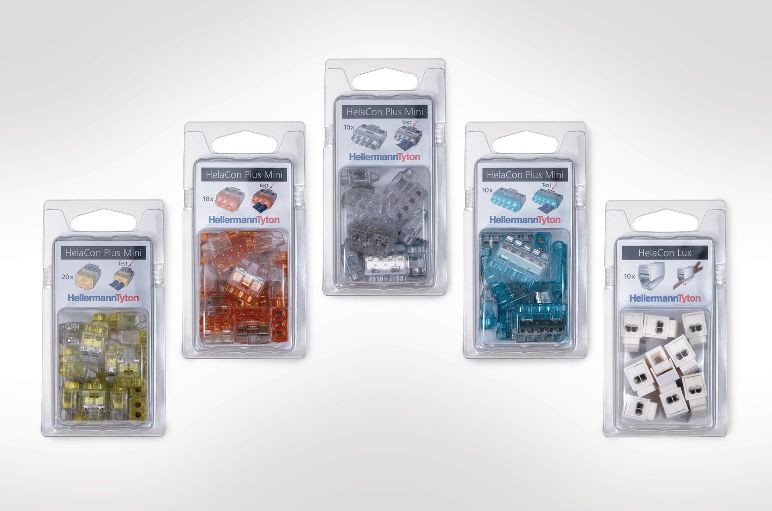

NOUVEAU : emballage pratique sous blister dans certains magasins de bricolage

Les bornes de raccordement Helacon Plus Mini et HelaCon Plus Lux sont désormais disponibles dans des blisters pratiques.

Nos borniers HelaCon Plus Mini et HelaCon Lux sont désormais également disponibles dans des blisters pratiques. Ces kits, que vous trouverez dans certains magasins de bricolage, contiennent entre 10 et 20 produits et permettent une installation rapide et facile des conducteurs électriques basse tension dans les bâtiments.

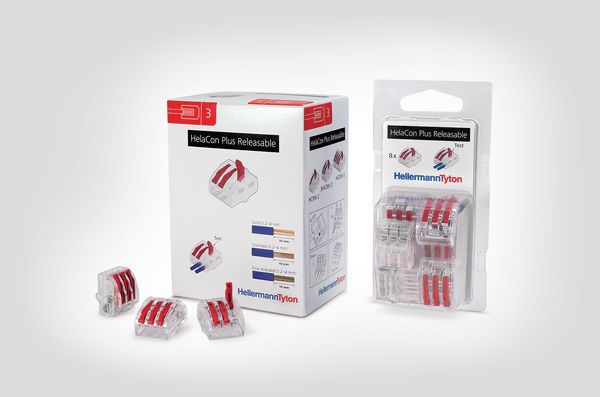

Bornes de raccordement universelles - HelaCon Plus Releasable

Bornes de raccordement HelaCon Plus Releasable : caractéristiques et avantages

Les borniers HelaCon Plus Releasable sont utilisés pour tous les types de fils afin de connecter les câbles et les conducteurs dans le domaine de l'installation électrique. Les borniers peuvent être utilisés dans tous les types de boîtes de jonction, qu'elles soient murales ou encastrées. HelaCon offre la meilleure solution possible lorsqu'une installation pratique et une sécurité maximale sont requises.

Bornes de raccordement universelles - HelaCon Plus Releasable
  • Ne pas travailler sous charge
  • N'utiliser que des conducteurs en cuivre massif et toronné
  • Longueur de dénudage 10 mm
  • Ouvrir le levier et introduire la longueur totale dénudée dans le logement du fil - vérifier la connexion à travers le boîtier transparent
  • Utiliser l'entrée de test de tension facile d'accès en bas de l'appareil
  • Déconnexion du fil : ouvrir le levier pour enlever le fil désiré

Bornes de raccordement universelles - HelaCon Plus Releasable Bornes de raccordement universelles - HelaCon Plus Releasable

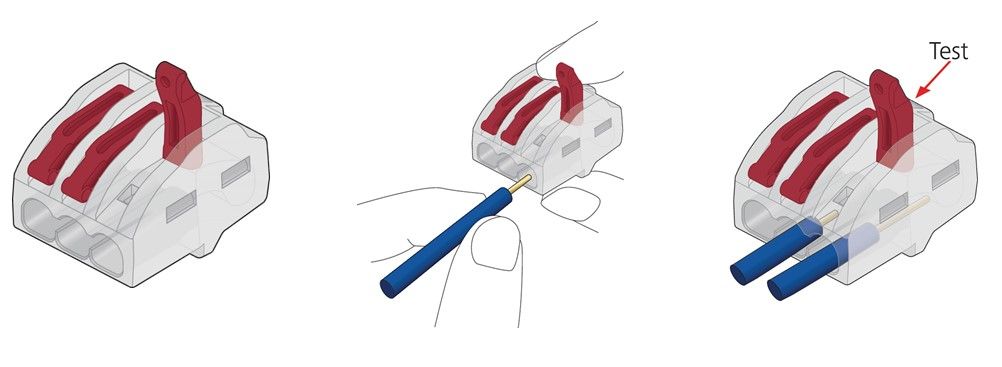

Étape 1 : la longueur de dénudage de 10 mm peut être vérifiée visuellement à l'aide du marquage sur le bornier de raccordement HelaCon Plus Releasable.

Étape 2 : ouvrir le levier pour l'installation des fils semi-rigides et fils souples.

Étape 3 : vérification visuelle après l'installation des fils à travers le boîtier transparent.

Étape 4 : entrée de test du multimètre sur la face supérieure du connecteur.

Quels sont les avantages de nos borniers électriques HelaCon Plus Mini ?

Connecteurs HelaCon Plus Mini : la taille et le sens du détail pour une installation électrique professionnelle

Le boîtier est transparent et permet donc de vérifier facilement que tous les conducteurs ont été correctement installés. Avec leurs six couleurs différentes, les connecteurs sont facilement identifiables en fonction du nombre de conducteurs, allant de deux à huit.

Les ports à entrée arrondie peuvent accueillir différents diamètres de câbles tandis qu’une fente d’accès pratique a été mise en place à l’arrière du boîtier pour que la tension puisse être détectée simplement et à tout moment. La diversité des entrées offre aux installateurs une grande flexibilité d’application selon le nombre de câbles et l’espace dont ils disposent.

Caractéristiques techniques :

Borniers électriques HelaCon plus mini pour électricien
  • Matériau : polycarbonate (PC)
  • Courant / Tension maximal(e) : 24 A / 450 V
  •  Câbles compatibles (VDE) : fils rigides de 0,5 à 2,5 mm² / fils semi-rigides de 1,0 à 2,5 mm²
  • Tenue au feu : UL94 V0, résiste au fil incandescent selon la norme NF EN 60695-2-11
  • Températures d’utilisation : de -30 °C à +85 °C
  • Caractéristiques : CE, cULus, ENEC, EN 60998-2-2:2004 (Intertek Semko ; NEMKO AS ; SGS Fimko Ltd.)

FAQ - Questions fréquemment posées

Qu'est-ce qu'une borne de raccordement push-in ?

Une borne de raccordement est utilisée pour connecter des fils de manière sûre et sécurisée. Les borniers modernes, tels que ceux de la gamme HelaCon, sont dotés de ressorts intégrés. Ceux-ci sont conçus pour faciliter l'insertion du conducteur dans la borne (ce qui est particulièrement utile lors de l'utilisation de conducteurs torsadés), tout en maintenant le conducteur fermement en place dans le bornier. Avec une pince couronne, en revanche, le conducteur doit être vissé manuellement, ce qui augmente le risque de connexions défectueuses et de surchauffe. Les blocs de jonction à double ressort garantissent un processus d'installation plus convivial, plus efficace et plus fiable.

Comment ouvrir une borne de raccordement push-in ?

Un bornier est conçu pour les installations à long terme où le fil dénudé est rapidement et facilement inséré dans le connecteur pour une connexion sûre et durable. Les borniers ouvrables, comme HelaCon Releasable, sont conçus pour les travaux de maintenance et de pré-installation.

Pourquoi une borne de raccordement push-in doit-elle être transparente ?

Les bornes HellermannTyton sont dotées d'un boîtier transparent qui permet de vérifier visuellement que le conducteur est correctement installé.

Que signifie la couleur d'un bornier ?

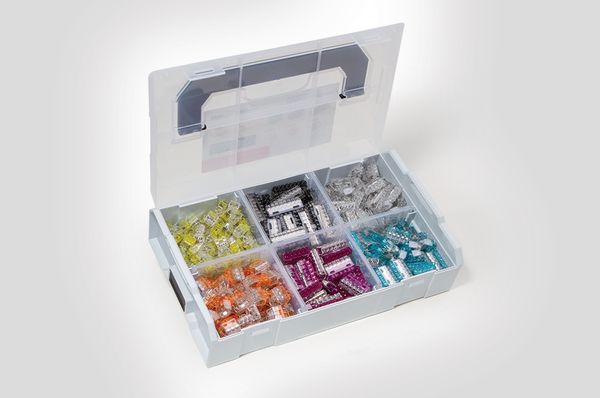

Les borniers sont fournis dans différentes couleurs translucides en fonction du nombre de conducteurs pouvant être connectés. Les borniers HelaCon Plus Mini sont disponibles en 6 couleurs et tailles différentes :

  • Jaune pour 2 conducteurs
  • Orange pour 3 conducteurs
  • Transparent pour 4 conducteurs
  • Bleu pour 5 conducteurs
  • Violet pour 6 conducteurs
  • Noir pour 8 conducteurs
