Tire-fil Cable Scout+

Tire-fil Cable Scout+ : solution de facilitation et gain de temps pour l'installation de câbles

Tire fil et cable installation tool Cable Scout+

Cable Scout+ est une solution de facilitation pour le tirage de fils et de câbles dans les cloisons ou les faux plafonds. Ce système de tire-fil révolutionnaire permet aux électriciens et aux installateurs (principalement dans le bâtiment et la construction) de router facilement des câbles et de gagner du temps y compris dans les configurations les plus difficiles et les endroits les plus exigus.


Le tire-fil Cable Scout+ est encore plus impressionnant avec son nouveau design et ses fonctionnalités optimisées. Grâce aux embouts vissables redessinés, l'assemblage des tiges est facilité. Pour l'aspect pratique, les composants, tiges et accessoires de fixation trouvent leur place dans les sacoches de rangement et de transport. Notre solution tire-fil Cable Scout+ est fournie avec une gamme d’accessoires standards et pratiques qui peuvent être renouvelés individuellement si besoin ou perte.

Ce système de tire-fil pratique et simple d’utilisation accélère la pose, l'installation et la maintenance de fils et de câbles dans les faux plafonds, derrière les murs, sous le sol et dans bien d’autres endroits.

La gestion de câbles facile et sécurisée à travers nos solutions

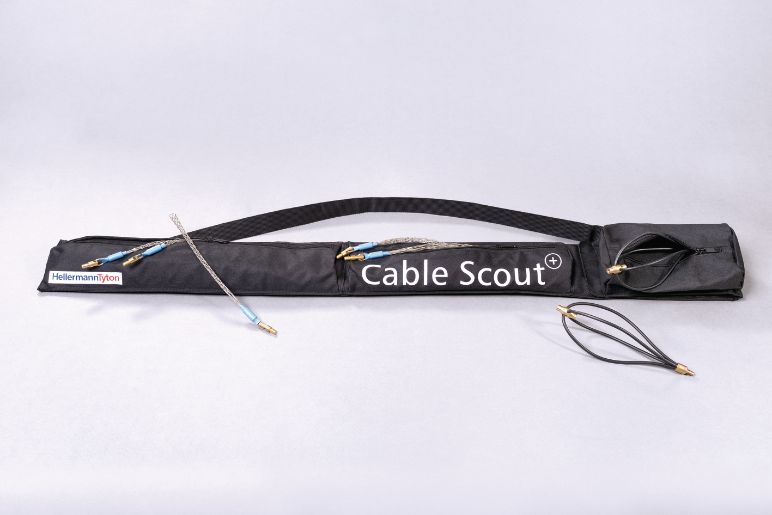

Tire-fil Cable Scout+ - les Kits

Tire fil Cable Scout+ - les Kits

Les tiges tire-fil contenues dans nos kits tire-fil Cable Scout+ sont fabriquées en stratifiés de fibres de verre (GRP), capables de supporter des charges pouvant monter jusqu’à 200 kg. De plus, le tire-fil Cable Scout+ contient divers accessoires permettant à l'installateur d’éclairer, de saisir, d’inspecter et de retirer le matériel en toute facilité et en toute sécurité. Le système de tire-fil Cable Scout+ est vendu dans une pochette de transport pratique et solide qui contient les tiges et les accessoires.

Kit Mini tire-fil

Kit tire fil Mini

Le Kit Mini tire-fil est conçu pour être intégré facilement à votre boîte à outils.
Contenu :
• 1 tige souple blanche de 40 cm
• 2  tiges rouges de 40 cm
• 1 tige bleue de 40 cm
• 1 rallonge souple blanche de 40 cm
• 1 tête ronde de guidage, 1 crochet petite taille, 1 boucle de guidage

Kit Standard tire-fil

Kit Standard tire fil

Le Kit Standard tire-fil est adapté à des installations simples.
Contenu :
• 10 tiges blanches de 1 mètre chacune
• 1 rallonge souple blanche de 15 cm
• 1 adaptateur, 1 crochet grande taille, 1 boucle de guidage

Set Kit De Luxe tire-fil

Set Kit De Luxe tire fil

Le Kit De Luxe tire-fil est recommandé pour une utilisation dans des chantiers de grande taille.

Contenu :
• 2 tiges blanches de 1 m, 6 tiges rouges de 1 m et 2 tiges bleues de 1 m
• 1 rallonge souple blanche de 15 cm
• 1 bague, 1 adaptateur et 1 crochet grande taille
• 1 boucle de guidage, 1 tête ronde et 1 tête plate de guidage, 1 lampe torche LED et 1 aimant

Accessoires pour tire-fil Cable Scout+

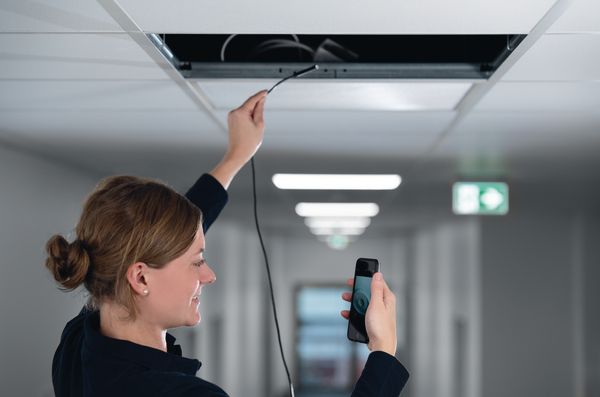

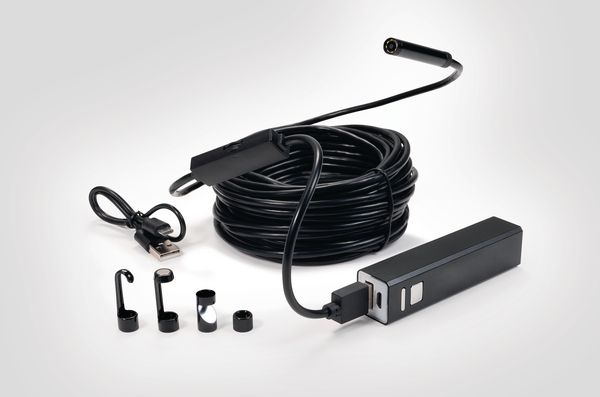

Caméra endoscopique pour inspection des espaces confinés ou difficiles d'accès : Cable Scout Cam

La caméra Cable Scout Cam, alimentée par batterie est un endoscope idéal pour les enregistrements photo et vidéo dans les espaces les plus réduits et difficiles d'accès comme les cloisons. Elle vous permet d'inspecter et d'obtenir une image précise des objets dissimulés à une distance allant jusqu'à 10 mètres, par exemple dans des canalisations et au dessus des faux-plafonds. Les enregistrements de la caméra endoscopique peuvent être visualisés et transférés en temps réel sur smartphone ou tablette.

Caméra endoscopique tire fil pour inspection en espace réduit

Les avantages

  • Fabrication robuste et de haute qualité
  • Transmission d'images et de vidéos sans fil via le WiFi
  • Résolution : 2,0 mégapixels
  • Longueur : 10 mètres
  • Couvercle d'objectif IP68 résistant aux éclaboussures
  • Eclairage LED à intensité variable
  • Application gratuite disponible pour Android et iOS

Le pack comprend une caméra HD WiFi avec un câble de 10 mètres de long, une station WiFi avec une autonomie de batterie allant jusqu'à une heure, un câble de chargement USB, un crochet, un aimant, un miroir et un couvre-objectif étanche.

Avec ses accessoires polyvalents et sa fabrication de haute qualité, la Cable Scout Cam est le complément parfait de la gamme Cable Scout+.

Accessoires complémentaires

Outre une caméra endoscopique, la gamme des tire-fils Cable Scout+ offre un large éventail d'accessoires qui permettent à l'installateur de faciliter l'éclairage des cavités ou la fixation des câbles.

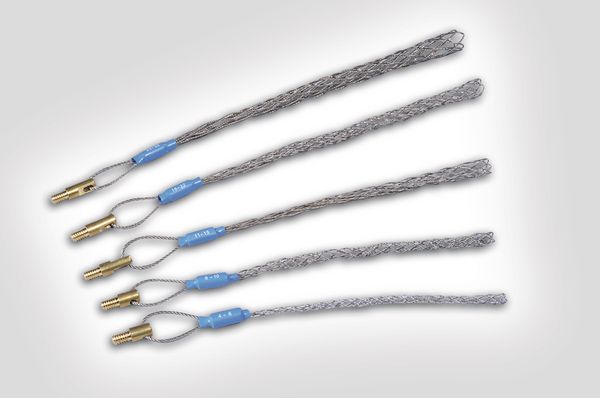

Les chaussettes pour câbles, par exemple, s’ouvrent en comprimant la tresse puis se glissent sur l’objet avant de se contracter pour le maintenir fermement. Elles offrent un moyen fiable pour la maintenance sécurisée des câbles ou tuyaux. Des rallonges, des adaptateurs et des accessoires supplémentaires font du tire-fil HellermannTyton Cable Scout+ un outil d'application universel pour l'installation de câbles.

Autres accessoires

Principales caractéristiques

• Kit d’accessoires comprenant de nombreux outils utiles et indispensables

• Les accessoires permettent d’éclairer, d’inspecter et de retirer le matériel

• Les chaussettes permettent de tirer très rapidement les câbles

• Le fouet glisse en douceur au-dessus des obstacles

• La lampe LED est très utile dans l'obscurité des faux plafonds

• Le double aimant soulève des outils métalliques pesant jusqu’à 2,5 kg

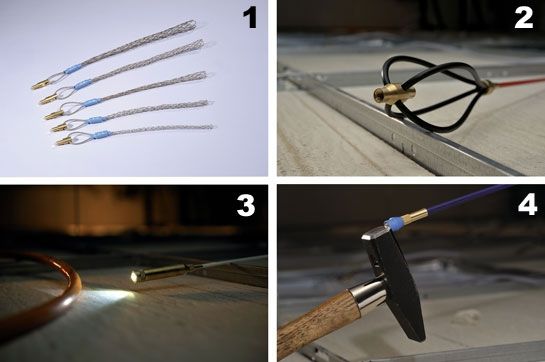

Principales caractéristiques cable scout plus

1. Les manchons chaussettes existent en 5 tailles différentes permettant l'adaptation sur une plus grande variété de diamètres.

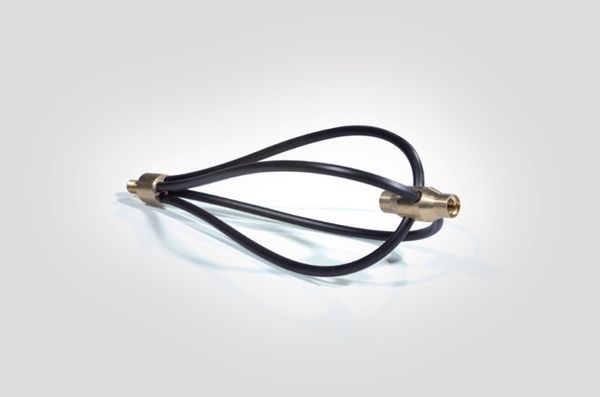

2. Le fouet permet de guider les câbles sur des surfaces rugueuses ou inégales et de passer des obstacles.
NOUVEAU : Le fouet a été amélioré. Il est de plus grande taille et permet maintenant de passer de plus gros obstacles.

3. La lampe LED est très utile dans l'obscurité des faux plafonds

4. Le double aimant peut soulever des poids jusqu'à 2,5 kg







REFERENCE  Description Article
CS-SA

 Kit d'accessoires tire-fil : rallonge blanche flexible de 150 mm, adaptateur, petit et grand crochet,

boucle de guidage, tête ronde et plate de guidage, aimant, chaînette, bague

897-90004
CS-ACG1630

 Chaussettes pour câbles de Ø 16 à 30 mm

897-90027
CS-ACG0415

 Chaussettes pour câbles de Ø 4 à 15 mm

897-90026
CS-AW

 Fouet pour éviter les obstacles

897-90018
CS-AB

 Lampe LED très utile dans l'obscurité des faux plafonds

897-90016
CS-AMG2

 Double aimant pouvant soulever jusqu'à 2,5 kg

897-90015

Paires de tiges tire-fil : Cable Scout+

Paires de tiges tire fil : Cable Scout+

Les tiges de tire-fil sont fabriquées en stratifiés de fibres de verre (GRP), se vissent facilement et s’attachent avec des éléments de fixation bien conçus. Elles sont proposées en trois diamètres et différents rayons de pliage pour assurer la plus grande flexibilité.

Les tiges se plient, se poussent, se tirent et supportent des câbles pesant jusqu’à 200 kg.

REFERENCE Tiges incluses Flexibilité de la tige

Ø int.

Article
CS-P6 Paire de tiges bleues de 1 m Très rigide 6.0 mm 897-90007
CS-PN

Paire de tiges en nylon de 1 m

Très souple 5.0 mm

897-90008

CS-P5 Paire de tiges rouges de 1 m Moyennement rigide 5.0 mm 897-90006
CS-P4 Paire de tiges blanches de 1 m Souple 4.0 mm 897-90005

Questions fréquemment posées

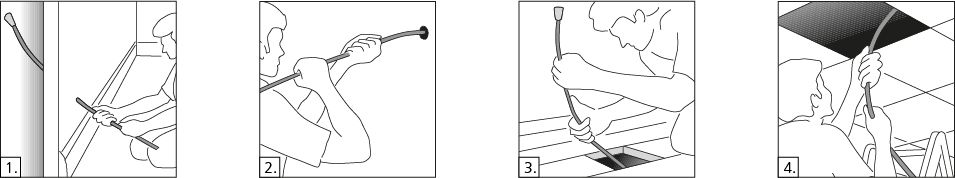

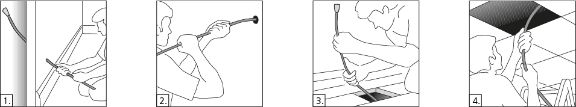

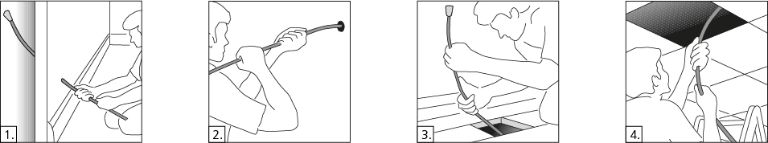

Où l'outil de tirage de câble est-il utilisé ?


Où l'outil de tirage de câble est-il utilisé ? Où l'outil de tirage de câble est-il utilisé ?


Les outils de tirage de câble sont utilisés pour l'installation ou le retrait de câbles dans des endroits difficiles d'accès, car ils offrent un avantage mécanique et un levier pour aider à tirer les câbles à travers des conduits, des gaines ou d'autres passages. Voici quelques endroits courants où un outil de tirage de câble peut être utilisé :

  1. À travers les murs et cavités
  2. À travers de petits orifices
  3. Dans les sous-planchers
  4. Dans les faux plafonds


Comment choisir le bon outil de tirage de câble ?

Les outils spécifiques nécessaires pour une tâche particulière de tirage de câble dépendent de facteurs tels que le type et la taille des câbles, l'environnement d'installation et la distance ou la complexité de l’itinéraire. HellermannTyton propose trois ensembles d'outils de tirage de câble : le Kit Mini est conçu pour intégrer facilement une boîte à outils, le Kit Standard est destiné à des installations simples et le Kit de Luxe est prévu pour des installations à grande échelle. Les kits sont livrés avec des tiges de différentes longueurs et des accessoires supplémentaires comprenant des crochets, des aimants, des lampes et des sacs de rangement.

Comment utiliser les tiges ?

Avant d'utiliser les tiges, évaluez les exigences d'installation. Cela comprend la distance à parcourir, le type et la taille des câbles, les obstacles éventuels sur le chemin et la capacité de charge nécessaire pour le tirage. Ensuite, sélectionnez le tire-fil approprié en tenant compte du poids et du diamètre du câble ainsi que de toute contrainte spécifique. Connectez ensuite le câble au tire-fil. Assurez-vous d'une connexion sécurisée pour éviter que le câble ne se détache pendant le processus de tirage.

Comment fixer les tiges de câble, les accessoires et les fils entre eux ?

Toutes les tiges en fibre de verre et les accessoires pour tiges de HellermannTyton peuvent être vissés ensemble facilement aux deux extrémités. Les manchons chaussettes et le manchon métallique extensible sont souvent utilisés pour fixer les câbles et les fils aux tiges tire-fil. Le manchon peut être facilement serré autour de l'extrémité avant du câble pour une fixation sûre.

Quelle charge les tire-fils peuvent-ils supporter ?

Les tiges sont fabriquées en stratifiés de fibres de verres, ce qui leur confère une capacité de charge allant jusqu'à 200 kg (environ 440 livres).
