Manchons isolants et gaines isolantes – différentes matières pour diverses utilisations

Gaines isolantes et accessoires

Trouvez la gaine d'isolation la mieux adaptée à votre besoin

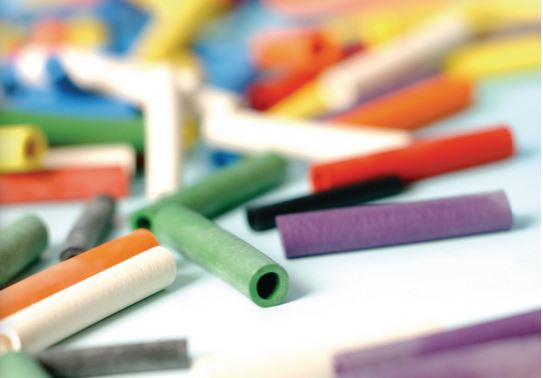

La gaine d'isolation adaptée à votre besoin et manchon d'isolation

Une bonne gaine de protection doit répondre  à l'ensemble des exigences liées à son utilisation. Notre gamme de gaines et manchons existe en différents matériaux :

des gaines chloroprène,

des manchons silicone,

mais aussi des gaines PTFE et des manchons PVC.

Au-delà de la matière, l'épaisseur, la couleur ou la longueur renforcent les caractéristiques du matériel d'isolation.

Pour compléter sa gamme de gaines d'isolation et de manchons, HellermannTyton propose également les outils adaptés et les lubrifiants pour en faciliter l'installation.



Gaines chloroprène

Gaines chloroprène : très élastiques, pour la majorité des diamètres de câbles

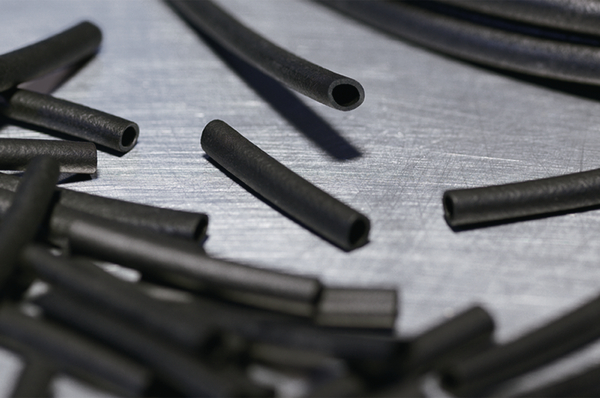

Gaine isolante en chloroprène Helsyn H et manchon d'isolation

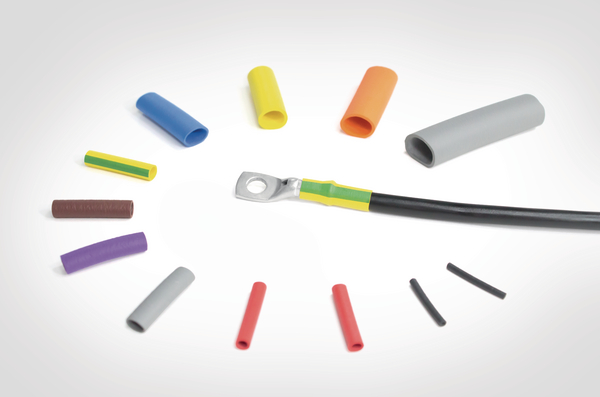

Les gaines de protection en chloroprène  (ou néoprène) sont utilisées pour l'isolation et la protection  contre les contraintes mécaniques dans différents domaines tels que la technologie des câbles ou la production de composants électroniques.

La capacité importante d'expansion, jusqu'à 500%, des manchons en néoprène d'une seule taille leur permet de couvrir de nombreux diamètres de câbles

Gaines et manchons en chloroprène Helsyn H, paroi standard :

Gaines et manchons en chloroprène Helsyn TH, paroi fine :

Qu'ils soient de couleur bleue, jaune ou noire, à paroi fine ou épaisse : les tubes en néoprène sont disponibles en différents coloris, quantités et épaisseurs de matériau.

Gaines en silicone

Manchons en silicone sans halogène, pour des environnements exigeants

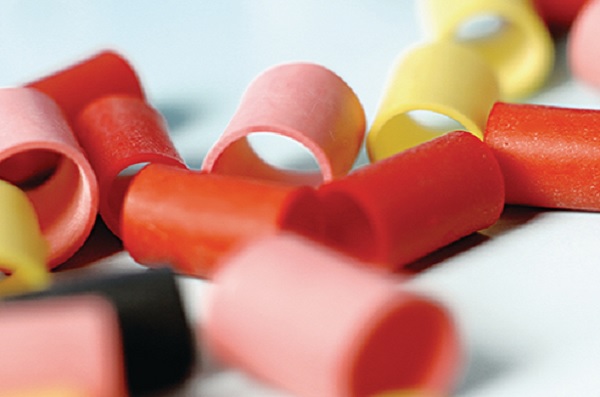

SLP50: Manchon isolant silicone et gaine d'isolation

Grâce à l'importance de leurs propriétés d'isolation, les manchons Helsyn SLP en silicone sans halogène s'adaptent parfaitement aux équipements sensibles, comme ceux de l'industrie aéronautique ou ferroviaire.

Ces manchons, tout comme les autres gaines, sont disponibles dans le code couleur international des résistances ainsi qu'en transparent (sur demande).

Les gaines en silicone HellermannTyton sont également proposées dans une large gamme de longueurs et d'épaisseurs de paroi.







Les caractéristiques des manchons isolants en silicone et leurs avantages

  • Gaines en silicone hautement élastiques
  • Jusqu'à 250°C en température par intermittence
  • Une seule taille permet de couvrir différents diamètres de câbles
  • Disponible en manchons découpés

Gaines PTFE

Gaines PTFE à paroi fine

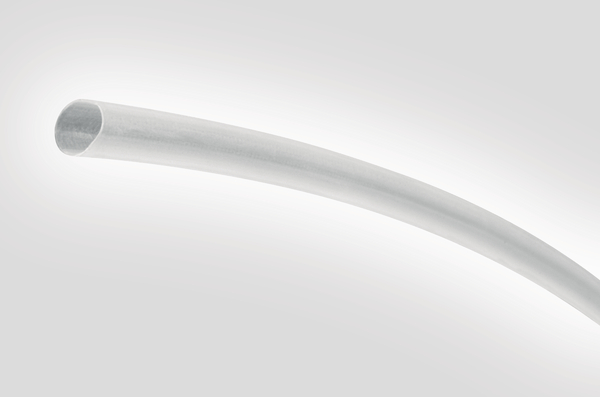

FE7: gaine isolante PTFE et manchon d'isolation



La gamme de gaines isolantes PTFE est fabriquée à partir d'un PTFE extrudé de haute qualité.

Il est parfaitement adapté aux applications industrielles exigeantes avec des températures élevées et/ou des produits chimiques agressifs.

En plus de la variante classique la plus courante, les tubes de la série FE existent aussi en rouge ou en marron.

Les manchons FE PTFE sont également disponibles dans de nombreuses autres versions.





Caractéristiques et avantages des gaines PTFE :

  • Paroi fine
  • Transparente ou colorée
  • Grande résistante aux températures élevées
  • Résistance importante à l'abrasion
  • Bonne résistance aux agents chimiques
  • Disponible en rouleaux et manchons découpés

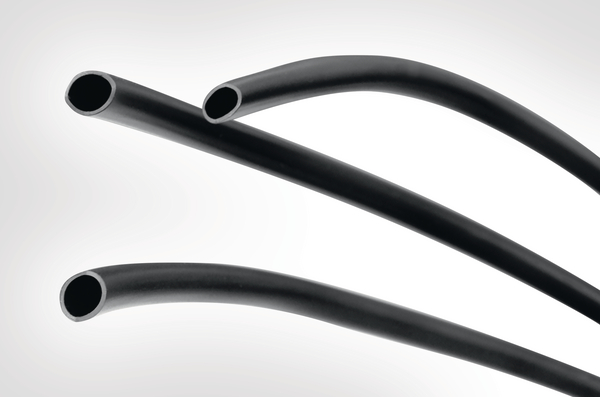

Gaines PVC

Gaines et manchons PVC : très flexibles, disponibles sur demande

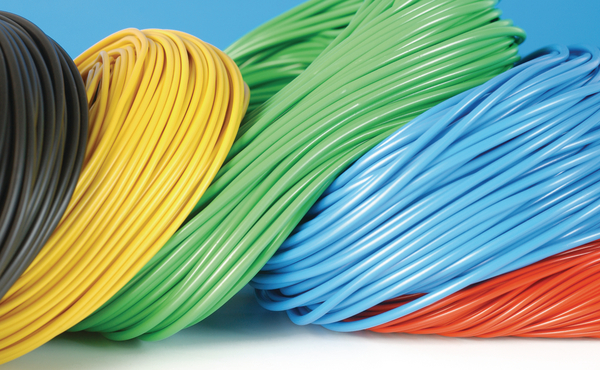

Manchons isolants en PVC en noir, jaune, vert, bleu, rouge et gaines de protection

Les gaines en PVC de HellermannTyton apparaissent dans de nombreux secteurs et sont souvent utilisées dans l'identification industrielle du fait de leur variété de coloris.

Une particularité : nous coextrudons notre gaine PVC vert-jaune en deux couleurs, les couleurs sont donc permanentes  au lieu d'être juste imprimées.

Caractéristiques et avantages des gaines PVC :

  • Température minimale d'utilisation: -30°C
  • Température maximale d'utilisation : +85°C
  • Disponible en noir, bleu, marron, gris, vert/jaune
  • Présentation en bobines ou enroulé

Pinces 3 branches

Pinces à manchonner

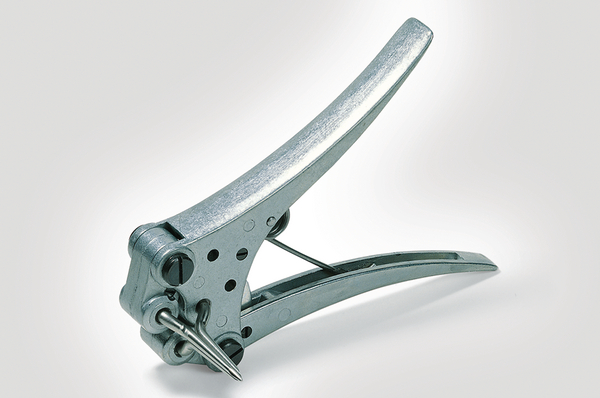

Pinces à manchonner pour pose de manchons d'isolation

Les pinces à manchonner NA facilitent l'installation de manchons sur tous types de câbles.

 Comment l'utiliser :

  1. Enfiler le manchon autour des 3 branches
  2. Ouvrir la pince pour expanser la gaine
  3. Insérer le fil et relâcher

Pour que l'installation soit encore plus facile, l'utilisation du lubrifiant Hellerine est recommandée.

Si des taux d'expansion plus importants, type caoutchouc, sont nécessaires, la pince à manchonner 3 branches VA2.5/5 s'adapte idéalement.

Des becs de rechange sont disponibles sur tous les modèles et les pinces à manchonner NA sont prévues pour différents diamètres de fils et câbles.



Lubrifiant Hellerine

Aide à l'installation des manchons et des passe-fils

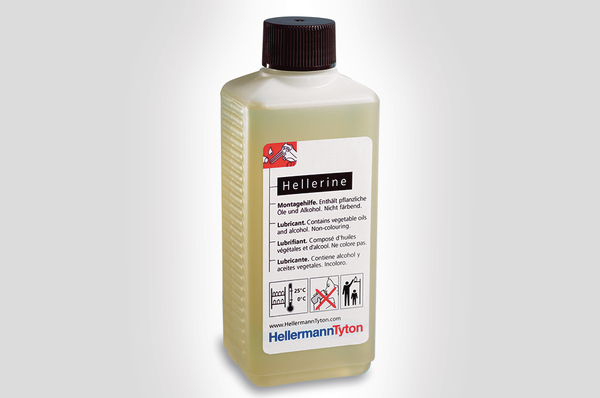

Lubrifiant Hellerine : aide à l'installation des manchons isolants et passe-fils

Pour faciliter l'installation des gaines et manchons isolants, le lubrifiant Hellerine est parfait.

Composé de 99% d'huiles végétales, Hellerine est utilisé pour les installations de gaines, de passe-fils et de manchons.

Le produit s'évapore après installation, sans décolorer les gaines ou manchons de protection.

Le lubrifiant Hellerine est disponible en différents formats :

FAQ - Questions fréquemment posées

Quels sont les avantages de l'utilisation de gaines isolantes ?

Les gaines isolantes empêchent le courant électrique de passer à travers ou entre les composants conducteurs, protégeant ainsi les câbles contre les courts-circuits. Elles jouent un rôle essentiel dans la garantie de la sécurité, de l'efficacité et de la fiabilité des systèmes et des composants dans divers secteurs, notamment la construction, l'automobile, l'aérospatiale, l'électronique, etc.

Quelle est la différence entre les gaines thermorétractables et les gaines isolantes ?

Les gaines thermorétractables constituent une catégorie de produits dans la famille des gaines isolantes. Elles ont la propriété unique de se rétracter lorsqu'elles sont exposées à la chaleur, ce qui leur permet d’épouser étroitement les composants qu'elles recouvrent.

À quoi servent les gaines isolantes en silicone ?

Les gaines isolantes en silicone, également connues sous le nom de manchons isolants en silicone ou de tubes en silicone, sont des matériaux cylindriques ou tubulaires fabriqués à partir de caoutchouc de silicone. Ces gaines sont utilisées pour une large gamme d'applications nécessitant une isolation électrique, thermique ou environnementale, et pour lesquelles les propriétés uniques du silicone sont avantageuses.

  • Le caoutchouc de silicone présente une excellente résistance à la température et peut supporter une large gamme de températures, des plus basses aux plus élevées, sans se déformer ni perdre ses propriétés isolantes.
  • Le silicone étant très flexible, les gaines en silicone épousent également la forme des composants qu'ils recouvrent, même dans des conditions difficiles.
  • Le caoutchouc de silicone est naturellement résistant à l'humidité, ce qui permet aux gaines isolantes en silicone d'être utilisées dans des environnements humides ou mouillés.
  • Le silicone présente une bonne résistance à de nombreux produits chimiques, huiles et solvants, ce qui peut être important dans les applications où l'exposition à ces substances est un problème.
  • Le silicone résiste aux rayons UV, ce qui rend les gaines isolantes en silicone adaptées aux applications extérieures où l'exposition au soleil est un facteur.
  • Le silicone est plus respectueux de l'environnement que le PVC. Le silicone est dérivé de la silice, qui est abondante dans la nature, alors que le PVC est fabriqué à partir de combustibles fossiles.

Les gaines en silicone ne contiennent pas d'halogènes et sont donc adaptées aux applications présentant un risque d'incendie.

Quel est l'avantage des gaines isolantes transparentes ?

L’avantage principal de la transparence réside dans la capacité à inspecter visuellement le contenu ou l'état de la gaine sans avoir à la démonter.

Quels sont les avantages des gaines en chloroprène ?

Les gaines en chloroprène, fabriquées à partir d'un type de caoutchouc synthétique appelé chloroprène, offrent plusieurs avantages dans diverses applications. Outre l'isolation et la protection mécanique, le chloroprène présente les avantages suivants :

  • Résistance à une grande variété de produits chimiques, huiles et solvants. Cette propriété lui permet d'être utilisé dans l'industrie automobile ou dans les laboratoires.
  • Excellente résistance aux intempéries, notamment à l'ozone, au soleil et à l'oxydation. Il convient donc aux applications extérieures.
  • Flexibilité des gaines en chloroprène : elles peuvent supporter des flexions répétées sans se dégrader.
  • Bonne résistance aux températures extrêmes, élevées ou basses. Reste souple à basse température et est souvent appelé "gaine thermorétractable à froid".

Le chloroprène présente une excellente résistance à l'eau.

Pourquoi utilise-t-on des lubrifiants avec les gaines isolantes ?

Les lubrifiants sont souvent utilisés avec les gaines isolantes, notamment dans les applications où la gaine doit être installée ou tirée dans un conduit ou sur un câble. Le lubrifiant réduit la friction lors de la mise en place de la gaine. Après un certain temps, le lubrifiant se désagrège, assurant ainsi que la gaine ne glisse pas et reste à sa place. Lorsqu'on utilise un lubrifiant avec une gaine en chloroprène, celui-ci est absorbé par le chloroprène, empêchant le matériau de devenir dur et cassant.
