Fixation de câbles en plastique : installation facile et performance de maintien

La fixation de câble adaptée à votre besoin

Agrafes automatiques interconnectables

Les systèmes de fixation de câbles permettent de fixer de façon sécurisée ou effectuer un routage multiple de câbles. Les systèmes de fixation proposés par HellermannTyton constituent une solution pratique et polyvalente pour maintenir des câbles et des fils individuels de façon fiable, ou effectuer un routage multiple et parallèle des câbles.

HellermannTyton propose des systèmes de fixation pour l'industrie et différents domaines d'application spécifiques, tels que :

  • l'industrie automobile
  • les véhicules utilitaires
  • les produits blancs (électroménager)
  • l'industrie du bâtiment
  • les installations électriques

L'augmentation des composants électroniques dans les différentes branches de l'industrie crée de nouveaux défis en termes de gestion des câbles, comme l'acheminement sécurisé des câbles, la facilité d'installation ainsi que la possibilité d'entretien efficace et rapide

Aperçu de la gamme

Comment éviter que les câbles ne s'entrechoquent ?

Que ce soit dans le cadre des produits blancs ou gros électroménager type lave-linge, dans les véhicules ou dans les installations électriques comme l'industrie du bâtiment : le système de fixations de câbles doit assurer un maintien ferme des câbles sans qu'ils ne s'entrechoquent. C'est pour répondre à cet objectif que HellermannTyton a défini différentes solutions :



Avantages à l'utilisation

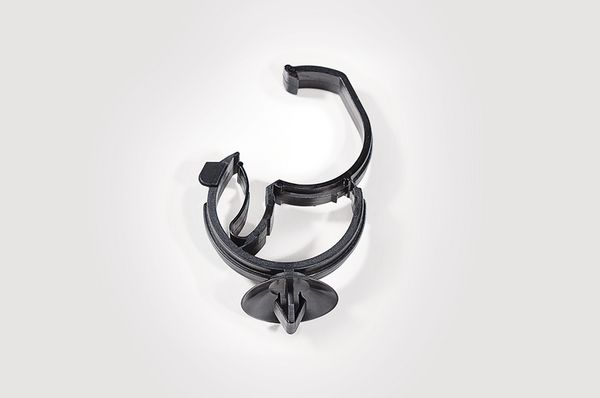

AHC3CH2 Agrafes de fixation sur panneaux ou goujons avec système de fermeture automatique
  • Gain de temps de par la facilité d'installation du système de fixation de câbles sur les tuyaux et les conduits
  • Installation nette et ordonnée grâce au routage parallèle de plusieurs câbles et fils.
  • Éléments de fixation rotatifs permettant une flexibilité d'acheminement sur différentes routages ou pour compenser les mouvements.

Dans le cas d'un remplacement de supports métalliques lourds, les solutions de fixation en plastique permettent de limiter l'encombrement et le poids.

Solutions de supports de câbles

Lanières de fixation à pied sapin avec jupe

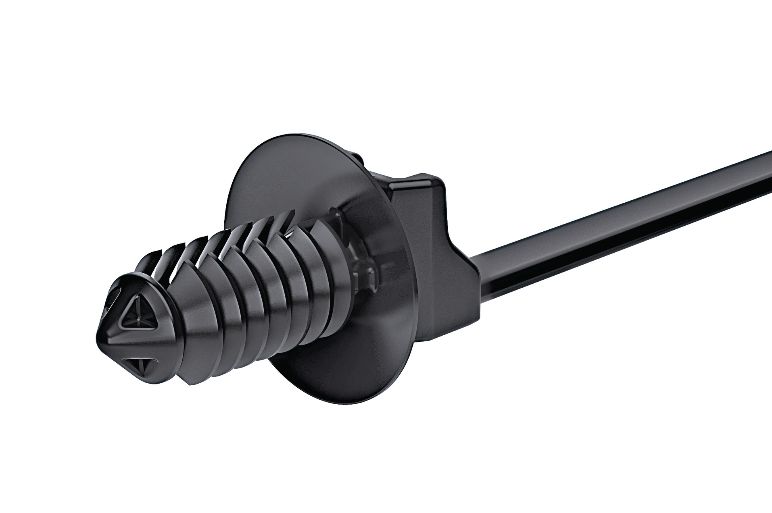

T50SOSFT6LG-E2, lanières de fixation pour trous circulaires : peuvent être utilisées sur différents types de supports
  • Convient à tous les formats  de trous circulaires et à différentes épaisseurs de tôles et de murs
  • Lanières adaptées aux trous taraudés
  • Avantage temps indéniable comparativement aux embases à visser
  • Présence d'une jupe minimisant les risques d'infiltration de poussières, de salissures et d'eau
  • Installation sans effort par pression grâce aux ailettes
  • Système de fixation adapté à la construction automobile, dans l'industrie électrique et dans la construction d'armoires électriques ou borniers électriques
  • Disponible dans différentes versions

Lanières à pied ancre et avec jupe

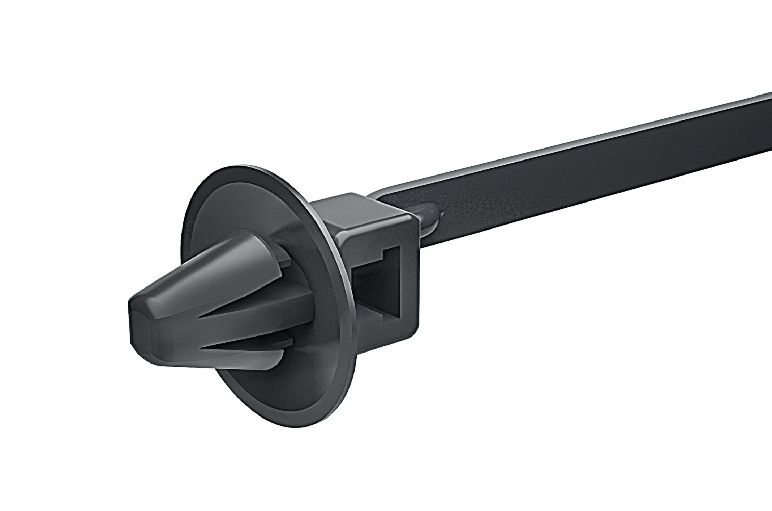

T50SST5, la lanière de fixation idéale pour le retrait ou l'ajout de câbles
  • Montage sans outil
  • Haute résistance à l'arrachement
  • Présence d'une jupe minimisant les risques d'infiltration de poussières, de salissures et d'eau
  • Forme affinée adaptée aux installations dans des espaces restreints
  • Disponible dans différentes versions

Lanières de fixation pour goujons soudés

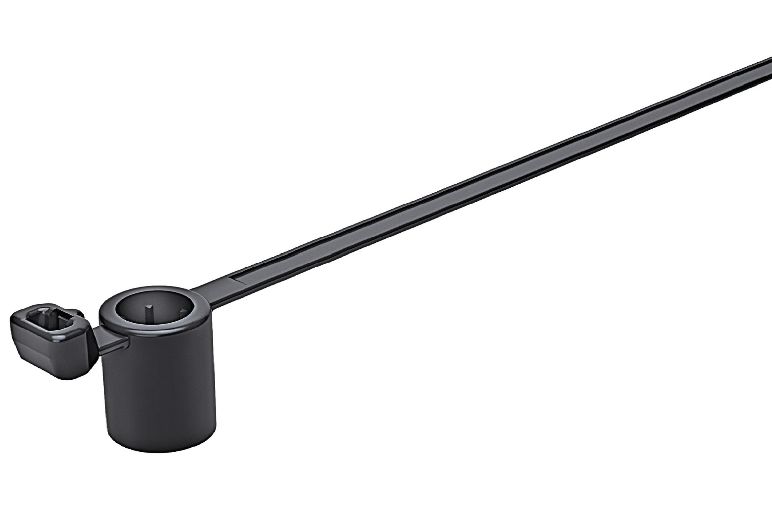

Les lanières de fixation HellermannTyton s'installent facilement sans outil
  • Montage sans outil sur goujons à souder ou goujons filetés
  • Pas de  trou taraudé nécessaire
  • Facile à installer manuellement par simple enfoncement ou clipsage sur goujon
  • Démontage facile par simple dévissage
  • Fréquemment utilisé dans l'industrie automobile
  • Différentes versions disponibles

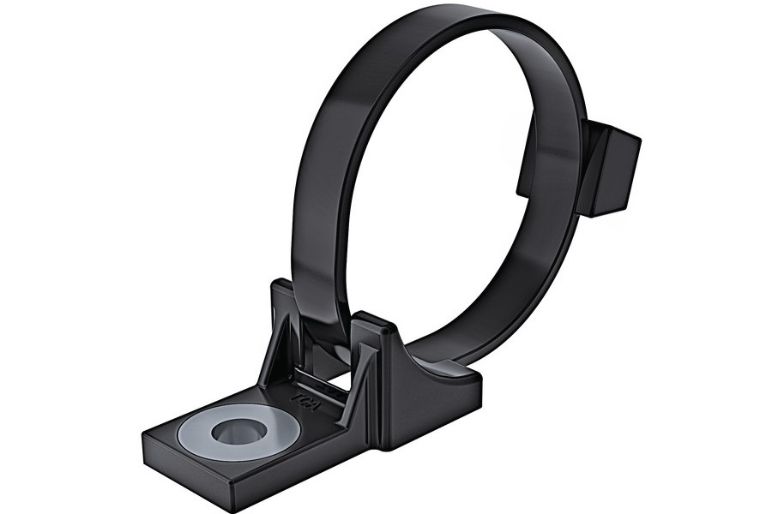

Solutions de fixation à visser

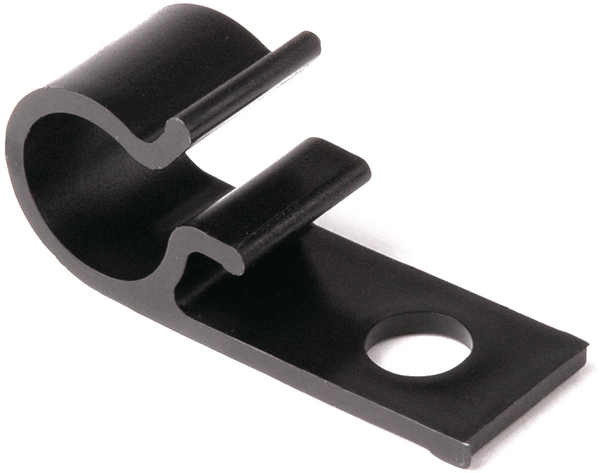

Les embases à visser de la série D-Clip assurent un gain de temps et d'argent car le câble est simplement enfoncé dans le porte-câbles.

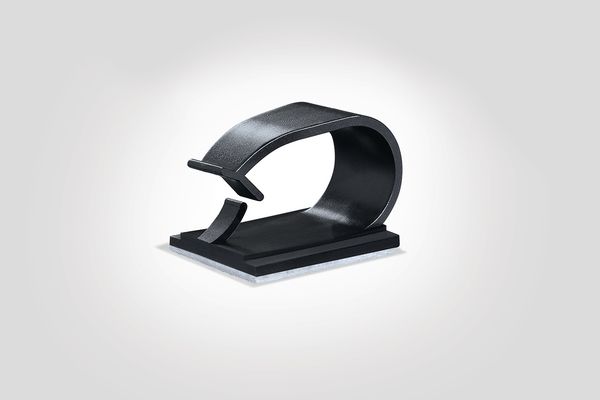

En plus des fixations auto-adhésives, à insérer ou clipsables, HellermannTyton propose également des embases de fixation de câbles classiques à visser. Pour exemple, on peut citer nos différentes embases ou les clips de la série D à visser.

Avantages à l'utilisation :

  • Gain de temps et par conséquent d'argent
  • Fixation simplifiée des câbles dans le support
  • Disponible dans différents formats

Agrafes pour tubes et faisceaux avec système de fermeture automatique

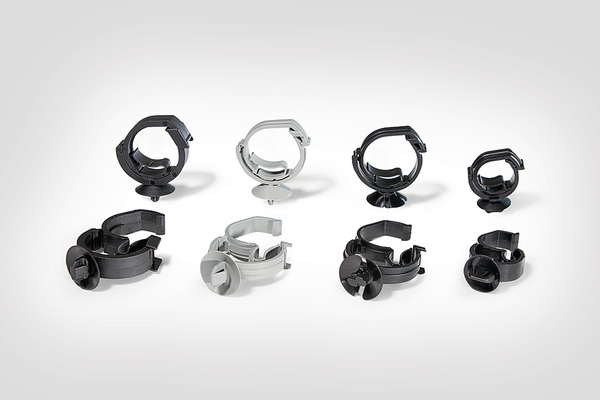

Grâce à son système de clipsage facile, les agrafes AHC sont utilisées dans diverses applications et dans toute l'industrie.

Le niveau d'exigence de l'organisation et de sécurisation de câbles est toujours plus élevé.

De par l'étendue de la gamme AHC de HellermannTyton, fixer vos câbles et fils rapidement et facilement est possible partout où le critère fiabilité pour la gestion de câbles est incontournable, par exemple dans les installations électriques ou dans l'industrie automobile.

Avantages des agrafes automatiques AHC (Automatic Harness Clip) :

  • Système pratique de "push-and-click" pour un montage facile
  • Ajustement serré et sécurisé des câbles
  • Système ajustable aux différents diamètres de toron avec une certaine tolérance
  • Stabilisation anti-secousses pour les installations à fortes vibrations
  • Fermeture automatique et réouverture facile pour la maintenance
  • Fixation avec pied en forme de sapin ou pied ancre pour les trous circulaires et ovales
  • Disponible en coloris noir ou gris, ainsi que sans la partie pied

Fixations pour le routage de plusieurs câbles

Les attaches-câbles de HellermannTyton permettent de router les câbles dans différentes directions en fonction des nécessités. Les connecteurs rotatifs permettent une rotation allant jusqu'à 360°. L'avantage qui fait la différence : le mouvement du câble est compensé et son risque d'endommagement est minimisé dans l'application - ce qui limite les coûts de maintenance.  HellermannTyton propose encore d'autres solutions de protection de câbles.

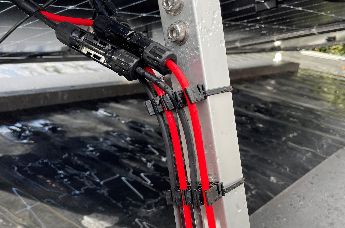

Routage multiple et diminution des tensions sur les câbles dans les installations solaires

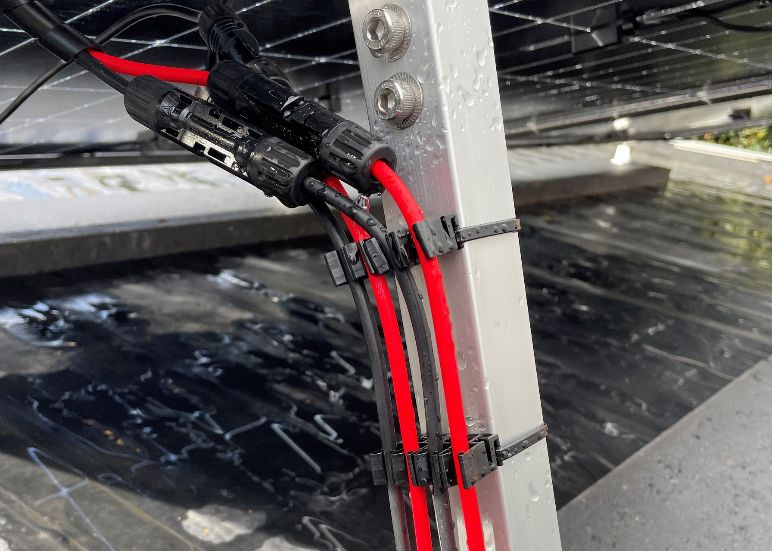

Routage multiple dans les installations solaires

L’embase QwicGrip propose une solution de fixation économique pour l'industrie solaire, simplifiant l'installation grâce à son système à clipser qui permet de poser les câbles rapidement et facilement d'une seule main. Chaque embase QwicGrip peut accueillir en toute sécurité deux câbles d'un diamètre compris entre 5,2 mm et 8 mm, et plusieurs embases peuvent être reliées entre elles pour router différents câbles en même temps.
En assurant un espacement régulier entre les câbles, les supports de fixation QwicGrip contribuent également à réduire les pertes de puissance dues aux interférences électromagnétiques. Ces embases sont disponibles en polyamide 6.6 (PA66W) résistant aux UV et aux intempéries ainsi qu'en polyamide 11 (PA11), une alternative plus durable. Dérivé de ressources renouvelables d'huile de ricin, le PA11 est un choix écologique qui offre une durabilité dans les applications extérieures, avec une résistance exceptionnelle aux produits chimiques, à l'abrasion et aux rayons UV, même dans des conditions subtropicales.
Pour l’acheminement des câbles de façon parallèle au support, des colliers de largeur 4,6 mm à 8,6 mm peuvent être utilisés, correspondant à nos séries T50 à T120. Pour les fixations perpendiculaires au support, un collier d'une largeur de 4,6 mm est approprié, correspondant à notre série T50.

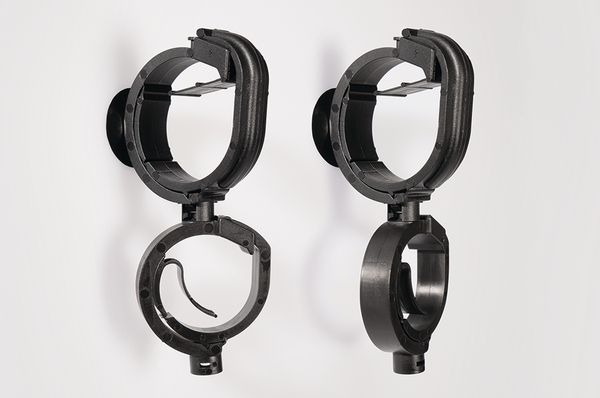

Agrafes automatiques interconnectables

Les attache-câbles de la série IAHC (Interconnected Automatic Harness Clip) sont utilisés lorsque plusieurs câbles doivent être routés en parallèle. Comme pour la série AHC, les câbles sont fixés rapidement et facilement grâce au système "push-and-click". Particulièrement pratique : plusieurs supports IAHC peuvent être connectés et combinés entre-eux sans coupleur. Les faisceaux de câbles peuvent être montés simultanément sur un seul point de fixation.

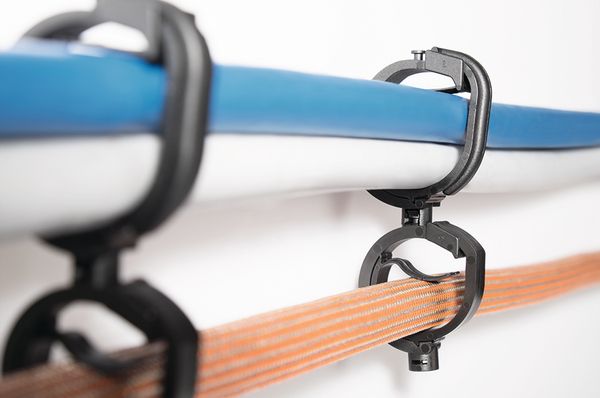

L'attache-câbles T50SMVCOC19 permet de router les câbles dans n'importe quelle direction à partir du point de fixation

Les attache-câbles de la série IAHC (Interconnected Automatic Harness Clip) ont pour caractéristiques :

  • Montage rapide grâce au système simple "push and click"
  • Routage parallèle de plusieurs câbles avec peu de points de fixation sur de longues distances
  • Applicable à tous les secteurs industriels de façon universelle
  • Fermeture automatique et réouverture possible  pour maintenance sans effort, effet gain de temps
  • Coloris: Noir
  • Disponible dans différentes versions

En savoir plus en video

Fixations de câbles post-assemblage



Série OmegaClips (séries OC)

La fixation de câbles supplémentaires sur des faisceaux de câbles déjà montés est un défi permanent pour les installateurs. Grâce à la série OmegaClips de HellermannTyton, les câbles et les fils peuvent être fixés à postériori, facilement et sans effort. Les clips Omega sont utilisés partout où une fixation solide de faisceaux de câbles est nécessaire, notamment dans l'industrie automobile.

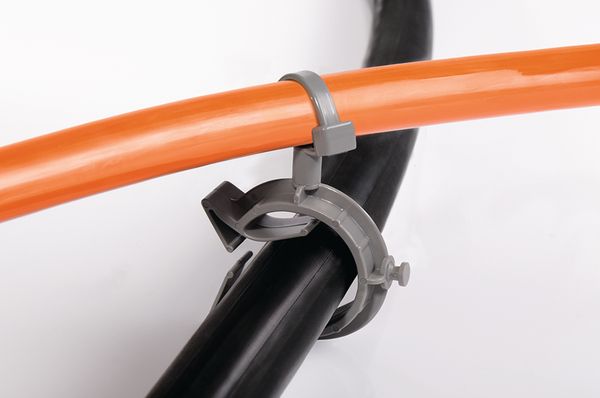

Les clips de câble pour tuyaux offrent une flexibilité parfaite pour le routage de câbles.

Les avantages des OmegaClips OC :

  • Prévention des nuisances sonores grâce au système de fixation anti-vibrations
  • Compensation des mouvements grâce à la rotation 360°
  • Combinaison simple de deux faisceaux de câbles
  • Solution Idéale pour ajouter des câbles sur des faisceaux de câbles déjà pré-assemblés
  • Différentes versions disponibles

La spécificité du design de l'OmegaClip évite le glissement des câbles.

Une question pour votre application ? Contactez nos experts !

D'autres formats de serre-câbles sont disponibles pour les OmegaClips 1A et 2 avec deux sens de bouclage au choix. Les colliers de serrage jusqu'à 5 mm de large peuvent être utilisés avec la série CBTO.

  • Prévention des nuisances sonores grâce au système de fixation anti-vibrations
  • Large sélection pour tous types de faisceaux de câbles
  • Disponible dans différentes tailles
  • Maintien sécurisé du câble grâce à la spécificité du design
  • Fixation simplifiée sur un tuyau, un tube ou un câble
  • Compensation des mouvements grâce à la rotation 360°

Supports pour fixer simplement des câbles, tuyaux et conduits déjà installés

Les clips Oméga modulables (MOC - Modular Omega Clips) et les clips Oméga qui se verrouillent (LOC - Locked Omega Clips) de HellermannTyton peuvent être utilisés partout où des tuyaux ou des conduits sont déjà installés. Les faisceaux de câbles ou câbles y sont juste clipsés. Initialement développés pour l'industrie automobile, les clips de câbles MOC et LOC peuvent être rotatifs - selon le modèle - et ainsi s'adapter aux mouvements.

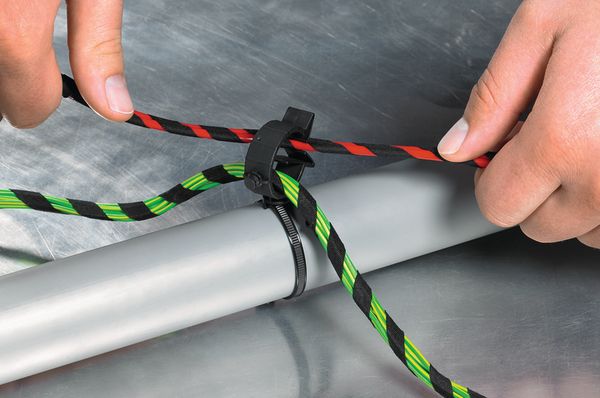

Série Omega-Clip

Avantages des gammes MOC et LOC :

  • Compensation des mouvements grâce à la rotation
  • Mise en faisceau de plusieurs câbles possible jusqu'à 45mm de diamètre
  • Possibilité de fixation ultérieure sur des câbles pré-assemblés
  • Les faisceaux de câbles ou les câbles peuvent être combinés dans n'importe quelle direction
  • Différentes versions disponibles

Questions fréquentes

Comment fixer des câbles qui doivent être routés dans des directions différentes ?

De nombreux systèmes de fixation de câbles HellermannTyton sont dotés de connecteurs rotatifs. Ainsi, la fixation IAHC permet de combiner facilement deux fixations de câbles et de les faire pivoter de 360 degrés. Dans quelles industries les utilise t-on ? Comment fonctionnent-t-elles exactement ?

Découvrez-le en vidéo :

Comment éviter que les câbles ne s'entrechoquent ?

Le design spécifique de la gamme Omega Clips et de série AHC/IAHC est conçu pour maintenir fermement le câble et l'empêcher de bouger dans l'attache-câble.

Existe-t-il des fixations de câbles sans perçage ?

Il existe certaines lanières de fixation pour goujon pouvant être enfoncées à la main, sans outils. Si le perçage d'un trou n'est pas une option dans votre application, HellermannTyton propose également des clips de fixation pour bord de tôle et des embases adhésives.
