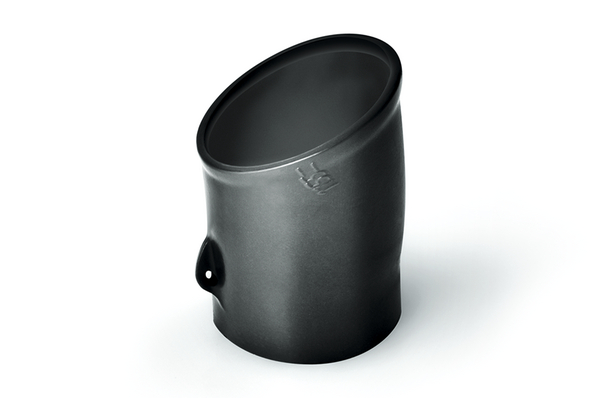

Pièces moulées thermorétractables, à angle droit 1154-4-G

Helashrink série 1100, avec lèvre, VG, Code article: 411-54480

Série 1100, montée sur un connecteur

Principales caractéristiques

  • Lèvre circulaire d'adaptation pour répartir les contraintes sur le connecteur
  • Fourni une protection contre les intempéries

Normes et certifications

Application

Pièce moulée thermorétractable utilisée pour l'isolation de connecteurs ou d'éléments électroniques

Helashrink série 1100, avec lèvre, VG est compatible avec les industries suivantes:

  • Industrie aéronautique Industrie aéronautique
  • Défense Défense
  • Industrie électrique Industrie électrique
  • Industrie ferroviaire Industrie ferroviaire
  • Construction navale Construction navale
Brève description (BMEcat) Coude thermo , Ø entrée/sortie 30.0 /14.5 / 30.0 /6.0 mm
Contenu 1pce
Couleur Noir (BK)
Description Pour bouchon
Famille de produits Pièces moulées thermorétractables, à angle droit
GLOBAL PART DESCRIPTION 1154-4-G-PO-X-BK
Nom du produit Helashrink série 1100, avec lèvre, VG
Outil(s) de pose H5002, H5004, E4500
Qté par unité
Rapport de rétreint Jusqu'à 3:1
Angle 90°
Flexibilité Semi-rigide
HW ± 20% 1.5mm
JW ± 20% 0.8mm
JW ± 30% 0.8mm
M nom. 19.0mm
P ± 10% 41.0mm
P ± 20% 41.0mm
R ± 10% 27.0mm
S nom. 12.0mm
T ± 10% 1.0mm
T ± 20% 1.0mm
V max. 3.3mm

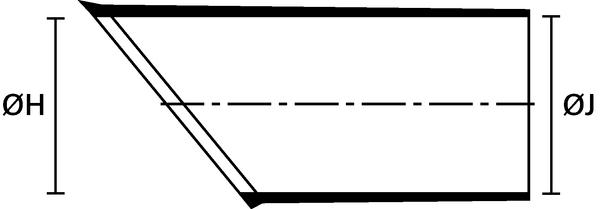

∅ H max. b 14.5mm
∅ H min. a 30.0mm
∅ J max. b 6.0mm
∅ J min. a 30.0mm
Désignation selon la norme VG VG 95343 T06 E 002 A
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) DAN341, DEF STAN 59-97/3, VG 95343-6:2009-12
Matière Polyoléfine réticulée (PO-X)
Produits dangereux (oui/non) Non
Rigidité diélectrique 14 kV/mm selon ASTM D2671
Résistance à la traction 15MPa
Temp. min. de rétreint - °C +135 °C
Températures d'utilisation - °C De -75 °C à +150 °C
Tenue au feu ASTM D635
EAN13 / GTIN13 5022660635106
Packaging PL1 - Hauteur (m) 0.035m
Packaging PL1 - Largeur (m) 0.1m
Packaging PL1 - Longueur (m) 0.13m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.006kg
Packaging PL1 - Volume (m³) 0.00046
Packaging PL3 - Hauteur (m) 0.27m
Packaging PL3 - Longueur (m) 0.6m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 4.5kg
Packaging PL3 - Quantité 200
Packaging PL3 - Volume (m³) 0.0648
Packaging PL3- Largeur (m) 0.4m
PL1 Quantity 1
Poids 0.006kg
ETIM 6.0 EC002464

Update: 18/05/2019 © HellermannTyton 2019
