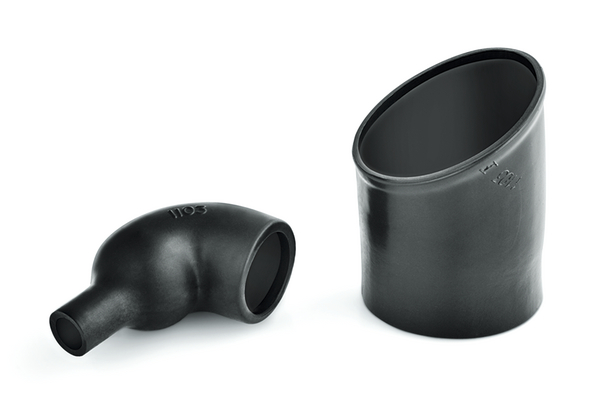

Coude thermo , Ø entrée/sortie 16.5 /7.9 / 16.5 /3.8 mm
Article 411-08480
| 1108-4-G-PO-X-BK
|
Détails
- Lèvre circulaire d'adaptation pour répartir les contraintes sur le connecteur
Demander un devis
Voir le reste de la gamme:
| Application | Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques. |
| Brève description | Coude thermo , Ø entrée/sortie 16.5 /7.9 / 16.5 /3.8 mm |
| Contenu | 1pce |
| Couleur | Noir (BK) |
| Description | Pour bouchon |
| Description Very Short (BMEcat) (max. 40 characters) | Coude thermo 1108-4-G |
| Famille de produits | Pièces moulées thermorétractables à angle droit, homologuées MIL |
| GLOBAL PART DESCRIPTION | 1108-4-G-PO-X-BK |
| Matière | Polyoléfine réticulée (PO-X) |
| Nom du produit | Helashrink série 1100, avec lèvre |
| Outil(s) de pose | H6100, E4500, CHG900 |
| Qté par | pcs. |
|
|
| Angle | 90° |
| Flexibilité | Semi-rigide |
| HW ± 20% | 1.0mm |
| JO ± 10% | 4.1mm |
| JW ± 20% | 1.0mm |
| JW ± 30% | 1.6mm |
| M nom. | 15.2mm |
| P ± 10% | 17.3mm |
| Packaging PL0 - Poids (kg) | 0.01kg |
| R ± 10% | 20.1mm |
| S nom. | 5.1mm |
| S ± 10% | 15.2mm |
| T ± 10% | 1.0mm |
| T ± 20% | 1.0mm |
| V max. | 3.3mm |
| V ± 10% | 3.0mm |
| W ± 20% | 1.0mm |
| ∅ H max. b | 7.9mm |
| ∅ H min. a | 16.5mm |
| ∅ J max. b | 3.8mm |
| ∅ J min. a | 16.5mm |
Télécharger
| Durée de stockage | 5 ans |
| ELV conforme (article 4 - 2) | Oui |
| Homologation(s) |
|
| Méthode d'essai de la rigidité diélectrique | ASTM D2671 |
| Produits dangereux (oui/non) | Non |
| Rigidité diélectrique | 14kV/mm |
| Résistance à la traction | 15MPa |
| Résiste aux UV | Non |
| Temp. min. de rétreint - °C | +135 °C |
| Températures d'utilisation - °C | De -75 °C à +150 °C |
| Tenue au feu | ASTM D635 |
|
|
|
| Code douanier | 39174000 |
| EAN13 / GTIN13 | 5022660410413 |
| Packaging PL1 - Hauteur (m) | 0.02m |
| Packaging PL1 - Largeur (m) | 0.1m |
| Packaging PL1 - Longueur (m) | 0.13m |
| Packaging PL1 - nature/type | sachet |
| Packaging PL1 - Poids (KG) | 0.010001kg |
| Packaging PL1 - Quantity | 1 |
| Packaging PL1 - Volume (m³) | 0.00026m³ |
| Pays d'origine | GB |
