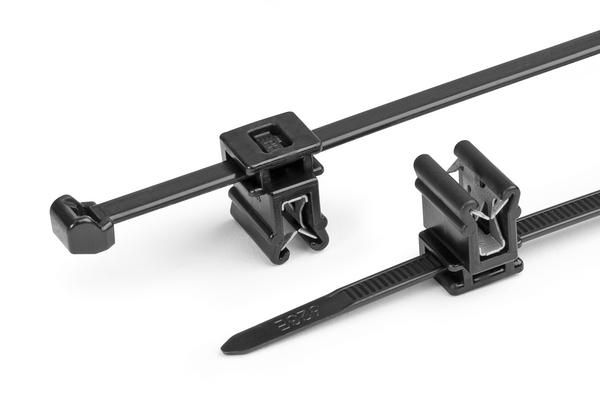

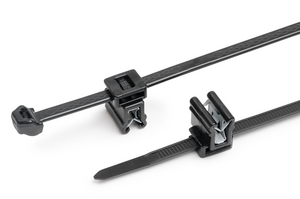

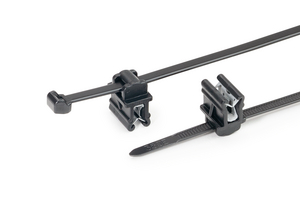

Lanières assemblées pour bord de tôle : T50ROSEC4A

Lanière de fixation sur bord de tôle 200 x 4.6 mm en PA66HS noir - T50ROSEC4A, Code article: 150-76099

Principales caractéristiques

  • Faciles à installer, à la main et sans outil, par simple enfoncement sur un bord de tôle
  • La tête du collier peut être orientée de manière à faciliter le serrage
  • Lanières adaptées à des épaisseurs de panneaux de 1 à 3 mm
  • EC9, EC10, EC21 et EC22 adaptés au serrage de petits diamètres (1 mm min.)
  • Insert métallique double griffe, en acier traité, pour un maintien sûr et un effort à l'arrachement conséquent

Normes et certifications

Application

Les lanières pour bord de tôle trouvent naturellement leur place pour les applications sans perçage ni trou de fixation, ou lorsque la température d'utilisation conduit à rejeter les solutions adhésives. Une fois le câble serré, le clip bord de tôle est prêt à être fixé au panneau. Ces lanières, très largement utilisées dans l'industrie automobile et dans le bâtiment, offrent un gain de temps considérable au montage.

Série EdgeClip, 1 .0 - 3.0 mm, collier sur le dessus est compatible avec les industries suivantes:

Anti rotation (oui / non) YES
Application 2 Les lanières EdgeClip sont conçues pour résister à des charges qui varient en fonction du type de support. Si le support est trop lisse, l’insert métallique peut déraper et le clip se détachera. HellermannTyton recommande d’effectuer des essais avant de valider le produit pour une installation
Brève description Lanière de fixation sur bord de tôle 200 x 4.6 mm en PA66HS noir - T50ROSEC4A
Contenu 500pcs
Couleur Noir (BK)
Description Disponibles en crantage intérieur ou en crantage extérieur, les lanières assemblées pour bords de tôle* sont faciles à mettre en place à la main par simple enfoncement sur un panneau d'épaisseurs 1 à 3 mm. La tenue à l'arrachement est importante du fait de la présence d'un insert métallique double griffe. Différentes versions de lanières pour bords de tôle sont disponibles pour répondre à différents besoins: - Routage des câbles le long du bord de tôle - Routage des câbles perpendiculairement au bord de tôle La solution EdgeClip combinée à un collier à crantage extérieur offre l'assurance de câbles fermement maintenus sans risque d'endommagement et sans besoin de percer le support.
Description Crantage extérieur
Famille de produits Lanières assemblées pour bord de tôle
Fermeture amovible (Oui / Non) Non
GLOBAL PART DESCRIPTION T50ROSEC4A-PA66HS/PA66HIRHS-BK
Mode de fixation EdgeClip, vue du dessus, 2 pièces assemblées
Nom du produit Série EdgeClip, 1 .0 - 3.0 mm, collier sur le dessus
Nombre de côtés pour la fixation du collier 4
Outil(s) de pose MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9
Qté par sachet
Surface d'inscription Aucun
Epaisseur T 1.2mm
Haut. (H) 1.3mm
Haut. (H2) 16.0mm
Larg. W 4.6mm
Larg. W2 11.5mm

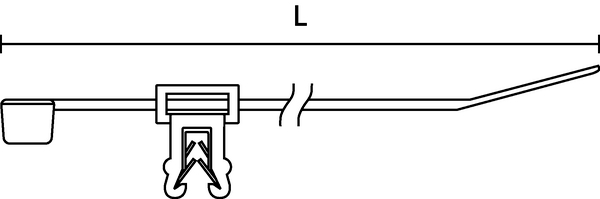

Long. (L) 200mm
Long. (L2) 14.0mm
Pour panneau d'épaisseur min. - max. 1 - 3 mm
Pour panneau d'épaisseur min. - max. 0 - 0.1 "
Résistance à la traction en 225N
∅ max. du toron 45.0mm
∅ min. du toron 4.0mm
du collier Polyamide 6.6, haute température (PA66HS)
du pied Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, haute température (PA66HS), Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Produits dangereux (oui/non) Non
Températures d'utilisation De -40 °C à +105 °C
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 HB
EAN13 / GTIN13 4031026202105
Packaging PL1 - Hauteur (m) 0.12m
Packaging PL1 - Largeur (m) 0.3m
Packaging PL1 - Longueur (m) 0.365m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 1.433501kg
Packaging PL1 - Volume (m³) 0.01314
Packaging PL3 - Hauteur (m) 0.368m
Packaging PL3 - Longueur (m) 0.584m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 12.288008kg
Packaging PL3 - Quantité 4000
Packaging PL3 - Volume (m³) 0.083
Packaging PL3- Largeur (m) 0.386m
Packaging PL4 - Hauteur (m) 1.248m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 168.456kg
Packaging PL4 - Volume (m³) 1.198
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 500
Poids 1.4335kg
Quantité du packaging PL4 48000
Code UNSPSC 39121703
ETIM 6.0 EC000046

Update: 17/10/2020 © HellermannTyton 2020
