Lanières assemblées pour bord de tôle : T30REC4A
Lanière de fixation sur bord de tôle 150 x 3.5 mm en PA66HS noir - T30REC4ACode article: 150-76090
Principales caractéristiques
- Faciles à installer, à la main et sans outil, par simple enfoncement sur un bord de tôle
- La tête du collier peut être orientée de manière à faciliter le serrage
- Lanières adaptées à des épaisseurs de panneaux de 1 à 3 mm
- EC9, EC10, EC21 et EC22 adaptés au serrage de petits diamètres (1 mm min.)
- Insert métallique double griffe, en acier traité, pour un maintien sûr et un effort à l'arrachement conséquent
Normes et certifications
Application
Les lanières pour bord de tôle trouvent naturellement leur place pour les applications sans perçage ni trou de fixation, ou lorsque la température d'utilisation conduit à rejeter les solutions adhésives. Une fois le câble serré, le clip bord de tôle est prêt à être fixé au panneau. Ces lanières, très largement utilisées dans l'industrie automobile et dans le bâtiment, offrent un gain de temps considérable au montage.
Voir le reste de la gamme
Lanières assemblées pour bord de tôle >| Anti rotation (oui / non) | YES |
| Application 2 | Les lanières EdgeClip sont conçues pour résister à des charges qui varient en fonction du type de support. Si le support est trop lisse, l’insert métallique peut déraper et le clip se détachera. HellermannTyton recommande d’effectuer des essais avant de valider le produit pour une installation |
| Brève description | Lanière de fixation sur bord de tôle 150 x 3.5 mm en PA66HS noir - T30REC4A |
| Contenu | 500pcs |
| Couleur | Noir (BK) |
| Description | Disponibles en crantage intérieur ou en crantage extérieur, les lanières assemblées pour bords de tôle* sont faciles à mettre en place à la main par simple enfoncement sur un panneau d'épaisseurs 1 à 3 mm. La tenue à l'arrachement est importante du fait de la présence d'un insert métallique double griffe. Différentes versions de lanières pour bords de tôle sont disponibles pour répondre à différents besoins: - Routage des câbles le long du bord de tôle - Routage des câbles perpendiculairement au bord de tôle La solution EdgeClip combinée à un collier à crantage extérieur offre l'assurance de câbles fermement maintenus sans risque d'endommagement et sans besoin de percer le support. |
| Description | Crantage intérieur |
| Description Very Short (BMEcat) (max. 40 characters) | Lanière 150x3.5 mm - T30REC4A |
| Famille de produits | Lanières assemblées pour bord de tôle |
| Fermeture amovible (Oui / Non) | Non |
| GLOBAL PART DESCRIPTION | T30REC4A-PA66HS/PA66HIRHS-BK |

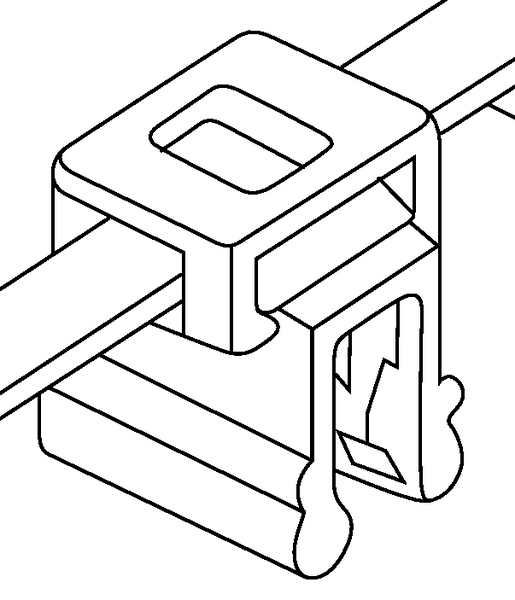

| Mode de fixation | EdgeClip, vue du dessus, 2 pièces assemblées |
| Nom du produit | Série EdgeClip, 1 .0 - 3.0 mm, collier sur le dessus |
| Nombre de côtés pour la fixation du collier | 4 |
| Outil(s) de pose | MK3PNSP2, MK20, EVO7 |
| Qté par | sachet |
| Surface d'inscription | Aucun |
| Epaisseur T | 1.1mm |
| Haut. (H) | 1.1mm |
| Haut. (H2) | 16.0mm |
| Larg. W | 3.6mm |
| Larg. W2 | 11.5mm |
| Long. (L) | 148mm |
| Long. (L2) | 14.0mm |
| Pour panneau d'épaisseur min. - max. | 1 - 3 mm |
| Pour panneau d'épaisseur min. - max. | 0 - 0.1 " |
| Résistance à la traction en | 135N |
| ∅ max. du toron | 33.0mm |
| ∅ min. du toron | 4.0mm |
| du collier | Polyamide 6.6, haute température (PA66HS) |
| du pied | Polyamide 6.6, modifié chocs, haute température (PA66HIRHS) |
| ELV conforme (article 4 - 2) | Oui |
| Homologation(s) |
|
| Homologation(s) | ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B, CAN/CSA-C22.2 no. 62275 |
| Matière | Polyamide 6.6, haute température (PA66HS), Polyamide 6.6, modifié chocs, haute température (PA66HIRHS) |
| Produits dangereux (oui/non) | Non |
| Températures d'utilisation | De -40 °C à +110 °C |
| Températures d'utilisation - °C | De -40 °C à +105 °C |
| Tenue au feu | UL94 HB |
|
|
|
| EAN13 / GTIN13 | 4031026206493 |
| Packaging PL1 - Hauteur (m) | 0.1m |
| Packaging PL1 - Largeur (m) | 0.45m |
| Packaging PL1 - Longueur (m) | 0.395m |
| Packaging PL1 - nature/type | sachet |
| Packaging PL1 - Poids (KG) | 1.134135kg |
| Packaging PL1 - Volume (m³) | 0.01778m³ |
| Packaging PL3 - Hauteur (m) | 0.368m |
| Packaging PL3 - Longueur (m) | 0.584m |
| Packaging PL3 - nature/type | carton |
| Packaging PL3 - Poids (KG) | 12.16135kg |
| Packaging PL3 - Quantité | 5000 |
| Packaging PL3 - Volume (m³) | 0.083m³ |
| Packaging PL3- Largeur (m) | 0.386m |
| Packaging PL4 - Hauteur (m) | 1.248m |
| Packaging PL4 - Longueur (m) | 1.2m |
| Packaging PL4 - nature/type | Palette |
| Packaging PL4 - Poids (KG) | 166.92kg |
| Packaging PL4 - Volume (m³) | 1.198m³ |
| Packaging PL4- Largeur (m) | 0.8m |
| PL1 Quantity | 500 |
| Quantité du packaging PL4 | 60000 |
| Code UNSPSC | 39121703 |
