16/01/2021

Eléments de fixation à pied sapin, pour gaines et tubes annelés : CTC4.5FT6LG

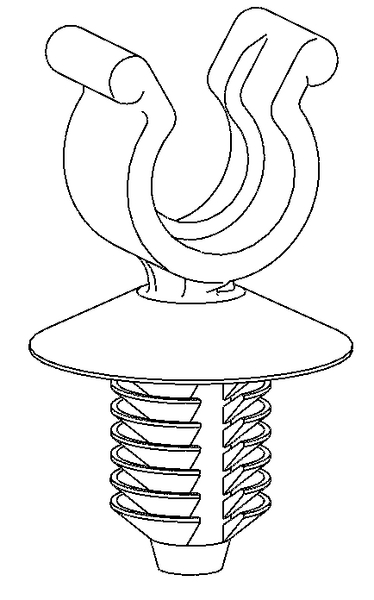

Clip à pied sapin pour gaine annelée Ø 4.5 mm en PA66HIRHS noir - CTC4.5FT6LGCode article: 151-14314

Principales caractéristiques

  • Large gamme de clips CTC couvrant une large plage de diamètres nominaux de gaines et tubes annelés
  • Mise en place du clip par simple enfoncement sur un support, dans un trou prévu à cet effet
  • Présence d'une nervure à l'intérieur du clip empêchant toute translation et tout glissement du tube ou de la gaine annelée

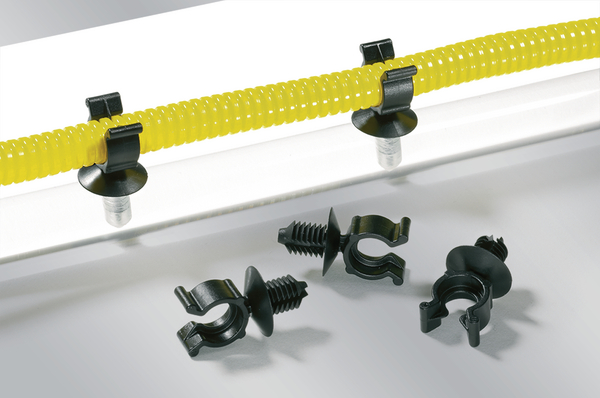

  • Tube annelé mis en place par simple clipsage, avant, pendant ou après installation

Normes et certifications

Application

Les clips de la série CTC sont notamment utilisés dans les industries automobile et électrique, ainsi que pour toutes les applications nécessitant une fixation et un maintien rapide et efficace de gaines et tubes annelés.

Articulation Non
Brève description Clip à pied sapin pour gaine annelée Ø 4.5 mm en PA66HIRHS noir - CTC4.5FT6LG
Connexion / composante - ETIM Autre
Contenu 500pcs
Couleur Noir (BK)
Couleur (courte) BK
Discontinued Globally NO
EDP Text Short Germany CTC4.5FT6LG-HIRHS-BK
Famille de marque CTC-Series
Famille de produit Niveau 1 Clip pour gaine annelée à pied sapin, pour trou rond
Famille de produits Produits pour gaines annelées, Solution de fixation pour gaine annelée
Famille de produits Eléments de fixation à pied sapin, pour gaines et tubes annelés
GLOBAL PART DESCRIPTION CTC4.5FT6LG-PA66HIRHS-BK
Manufacturer Type CTC4.5FT6LG-PA66HIRHS-BK (500)
Manufacturing PM Marion Allard (mallard@hellermanntyton.fr) France
Mode de fixation Pied sapin
Nom du produit Série CTC
N° du projet NT 716/03
PM commande local Marion Allard (mallard@hellermanntyton.fr) France
Qté par sachet
Ø IWS 4,5
EClassKey5.1 27140908
Epais. max. paroi 6.0mm
Epais. min. paroi 0.75mm

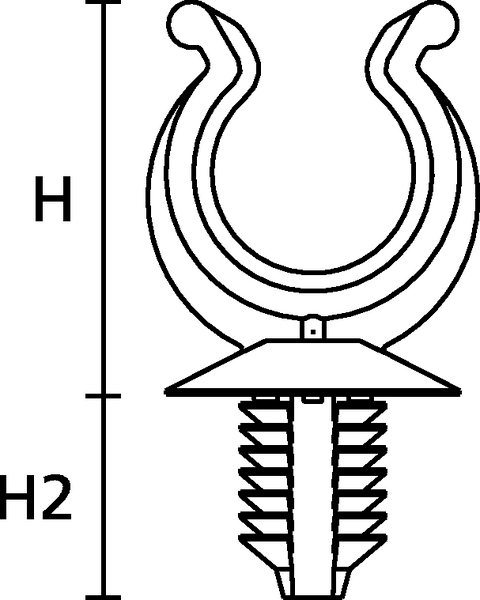

Haut. (H) 16.1mm
Haut. (H2) 11.1mm

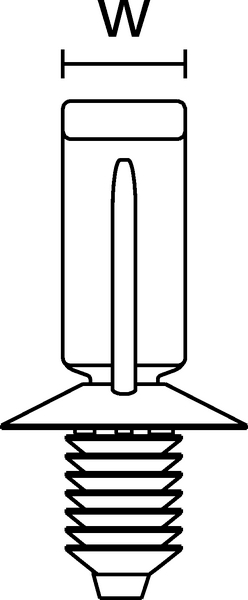

Larg. W 8.0mm
Pour panneau d'épaisseur min. - max. 0.8 - 6 mm
Ø du toron NW4.5
∅ de la jupe 16.0mm
∅ nominal 4.5mm
∅ trou de fixation (FH) 6.5 - 7.0 mm
Classification Matière Plastique (PL)
Conformité REACH (art. 33) Oui
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Matière Raccourci PA66HIRHS
Numéro OTAN 5340-12-380-9575
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 HB
Traitement de la surface non traité
Code douanier 39269097
Code douanier global 392690
Design de l'étiquette Bundling_Securing
Dimensions du colis (Longueur x Largeur x Hauteur) 28x
EAN13 / GTIN13 4031026237817
Largeur de l'emballage (métrique) 28mm
Lits sur Europalette 3
Order Unit (BMEcat) pcs.
Packaging PL0 - Net Poids 0.00084kg
Packaging PL1 - Hauteur (m) 0.3m
Packaging PL1 - Largeur (m) 0.44m
Packaging PL1 - Longueur (m) 0.625m
Packaging PL1 - nature/type sachet
Packaging PL1 - Net Poids (KG) 0.45kg
Packaging PL1 - Poids (KG) 0.503478kg
Packaging PL1 - Volume (m³) 0.0825
Packaging PL3 - Hauteur (m) 0.368m
Packaging PL3 - Longueur (m) 0.584m
Packaging PL3 - nature/type carton
Packaging PL3 - Net Poids (KG) 12.083472kg
Packaging PL3 - Poids (KG) 12.903472kg
Packaging PL3 - Quantité 12000
Packaging PL3 - Volume (m³) 0.083
Packaging PL3- Largeur (m) 0.386m
Packaging PL4 - Hauteur (m) 1.249m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Net Poids (KG) 154.704kg
Packaging PL4 - Poids (KG) 175.704kg
Packaging PL4 - Volume (m³) 1.199
Packaging PL4- Largeur (m) 0.8m
Pays d'origine FR
PL1 Quantity 500
Poids 0.45kg
Produc tLabel Dimension 1 H: 16,1 mm /
Product Label Dimension 2 ∅: 6.5 - 7.0 mm /
Quantité du packaging PL4 144000
Status PL + AL + ECCN 2021-01-08
Type d'étiquette HT Standard 75x100
Code commande Kuhmann 5102475, 10596686
Code commande Kuhmann 30048441
Code UNSPSC 39121702
Customer Order Codes for output (calculated) 00816623781, 10596686, 14401511431400, 1667559, 1944926, 2261334, 2491257, 30048441, 41118390, 462326-0050, 5102475, 5340123809575, 5340-12-380-9575, 547272, 7 841 964, HLR15114314, J22964, T903859
ETIM 6.0 EC000464
Mots-clés concurrent Elematic, Panduit, Richco, Sapi Selco, Thomas&Betts, T&B
Published on web (system attribute) Germany, France, Finland, Spain, Denmark, Sweden, Poland, Norway, Netherlands, Italy, Austria, Turkey Rep., Singapore (English), Automotive (German), com Internet, China (English), Publication Master, China (Mandarin), Great Britain, United States of America, Automotive (English), HTData (English), CEE (English)

Update: 09/01/2021 © HellermannTyton 2021
