Kit de dérivation rapide à gel et avec connecteur intégré : Relifix V525Y

Kit de raccordement rapide avec gel intégré Relifix V 525Y (1), Code article: 435-00659

Principales caractéristiques

  • Coque monobloc, colorée, réouvrable, résistante aux chocs
  • Remplissage avec le gel RELICON non toxique, rigidité diélectrique élevée
  • Pas de mélange, facile à installer et à démonter
  • Mise sous tension immédiate possible
  • Résistance aux UV, au vieillissement et aux intempéries
  • Durée de stockage illimitée
  • Connectique incluse, prêt à assembler
  • Certifié conforme aux normes : DIN EN 50393, DIN EN 60695-2-11 Test de résistance au fil incandescent sur le produit fini

Normes et certifications

Application

Le kit de raccordement RELICON Relifix offre plusieurs avantages:
Il permet une installation rapide et facile, sa coque épaisse en polypropylène (PP) est résistante aux chocs et est constituée d'une charnière fine. Le gel RELICON à l'intérieur du boîtier isole et assure l'étanchéité de l'intégralité du raccordement à la fermeture du boîtier. Selon le type de borne de raccordement, Relifix peut être utilisé en jonction universelle. Il est adapté au raccordement de câbles et de fils polymériques en PVC, XLPE, PE, EPR etc.
Application : Sur des réseaux électriques Basse Tension (BT), en tant que boîtes de jonction et/ou dérivation. Installation extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.

RELICON Relifix VY est compatible avec les industries suivantes:

  • Industrie électrique Industrie électrique
  • Installation électrique Installation électrique
Brève description Kit de raccordement rapide avec gel intégré Relifix V 525Y (1)

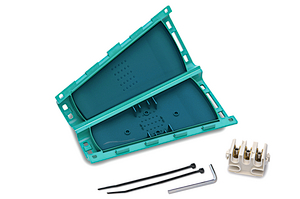

Contenu Coques remplies de gel RELICON Instructions d'installation Connectique incluse Colliers de serrage fournis Clé Allen
Contenu 1Kit
Couleur Vert (GN)
Description Gel
Famille de produits Kit de dérivation rapide à gel et avec connecteur intégré
GLOBAL PART DESCRIPTION Relifix V525Y-PP/SI-GN
Nbre de fils 5
Nom du produit RELICON Relifix VY
Qté par boîte
Connecteur Boîte de raccordement
Câble dérivé mm² (max) 5 x 25mm²
Câble dérivé mm² (min) 3 x 2,5mm²
Câble principal mm² (max) 3 x 16mm²
Câble principal mm² (max) 5 x 25mm²
Diamètre du câble dérivé 9-30mm
Diamètre du câble principal 9-30mm
Haut. (H) 65mm
Larg. W 130mm
Long. (L) 260mm
Durée de stockage illimitée
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polypropylène (PP), Silicone (SI)
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -20 °C à +90 °C
EAN13 / GTIN13 4250596414682
Packaging PL1 - Hauteur (m) 0.075m
Packaging PL1 - Largeur (m) 0.139m
Packaging PL1 - Longueur (m) 0.28m
Packaging PL1 - nature/type pack
Packaging PL1 - Poids (KG) 1.32kg
Packaging PL1 - Volume (m³) 0.00292
Packaging PL3 - Hauteur (m) 0.27m
Packaging PL3 - Longueur (m) 0.6m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 16.5kg
Packaging PL3 - Quantité 10
Packaging PL3 - Volume (m³) 0.0648
Packaging PL3- Largeur (m) 0.4m
PL1 Quantity 1
Poids 1.32kg
ETIM 6.0 EC001170

Update: 07/09/2019 © HellermannTyton 2019
