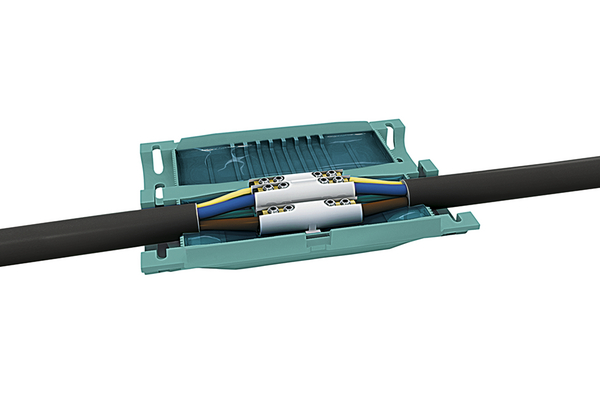

Kit de dérivation rapide à gel et avec connecteur intégré : Relifix V506Y

Kit de raccordement rapide avec gel intégré Relifix V 506Y (1), Code article: 435-00658

Principales caractéristiques

  • Coque monobloc, colorée, réouvrable, résistante aux chocs
  • Remplissage avec le gel RELICON non toxique, rigidité diélectrique élevée
  • Pas de mélange, facile à installer et à démonter
  • Mise sous tension immédiate possible
  • Résistance aux UV, au vieillissement et aux intempéries
  • Durée de stockage illimitée
  • Connectique incluse, prêt à assembler
  • Certifié conforme aux normes : DIN EN 50393, DIN EN 60695-2-11 Test de résistance au fil incandescent sur le produit fini

Normes et certifications

Application

Le kit de raccordement RELICON Relifix offre plusieurs avantages:
Il permet une installation rapide et facile, sa coque épaisse en polypropylène (PP) est résistante aux chocs et est constituée d'une charnière fine. Le gel RELICON à l'intérieur du boîtier isole et assure l'étanchéité de l'intégralité du raccordement à la fermeture du boîtier. Selon le type de borne de raccordement, Relifix peut être utilisé en jonction universelle. Il est adapté au raccordement de câbles et de fils polymériques en PVC, XLPE, PE, EPR etc.
Application : Sur des réseaux électriques Basse Tension (BT), en tant que boîtes de jonction et/ou dérivation. Installation extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.

RELICON Relifix VY est compatible avec les industries suivantes:

  • Industrie électrique Industrie électrique
  • Installation électrique Installation électrique
Brève description Kit de raccordement rapide avec gel intégré Relifix V 506Y (1)

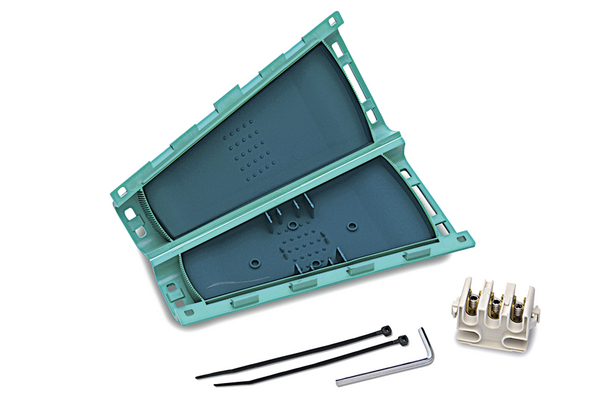

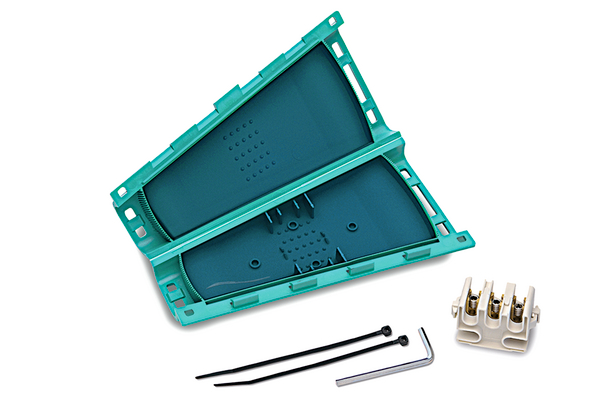

Contenu Coques remplies de gel RELICON Instructions d'installation Connectique incluse Colliers de serrage fournis Clé Allen
Contenu 1Kit
Couleur Vert (GN)
Description Gel
Famille de produits Kit de dérivation rapide à gel et avec connecteur intégré
GLOBAL PART DESCRIPTION Relifix V506Y-PP/SI-GN
Nbre de fils 5
Nom du produit RELICON Relifix VY
Qté par boîte
Connecteur Boîte de raccordement
Câble dérivé mm² (max) 5 x 6mm²
Câble dérivé mm² (min) 3 x 2,5mm²
Câble principal mm² (max) 3 x 6mm²
Câble principal mm² (max) 5 x 6mm²
Diamètre du câble dérivé 9-20mm
Diamètre du câble principal 9-20mm

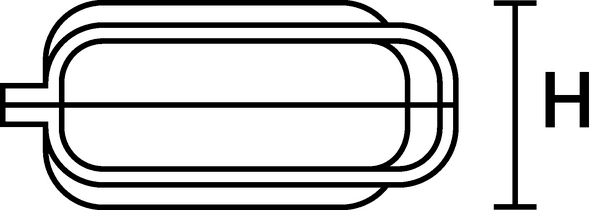

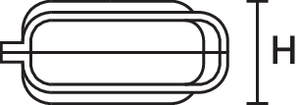

Haut. (H) 53mm

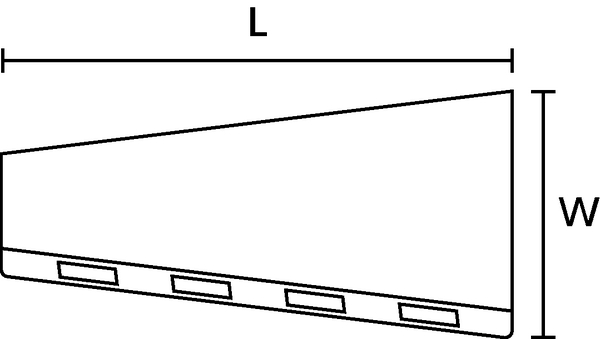

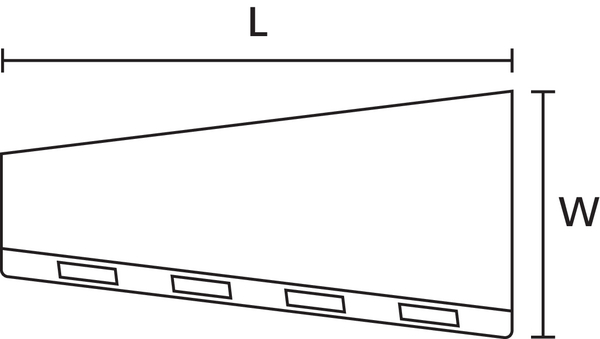

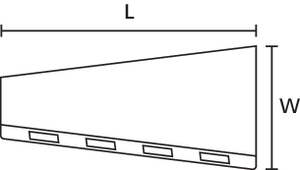

Larg. W 110mm
Long. (L) 220mm
Durée de stockage illimitée
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polypropylène (PP), Silicone (SI)
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -20 °C à +90 °C
EAN13 / GTIN13 4250596414644
Packaging PL1 - Hauteur (m) 0.06m
Packaging PL1 - Largeur (m) 0.12m
Packaging PL1 - Longueur (m) 0.23m
Packaging PL1 - nature/type pack
Packaging PL1 - Poids (KG) 0.782kg
Packaging PL1 - Volume (m³) 0.00166
Packaging PL3 - Hauteur (m) 0.27m
Packaging PL3 - Longueur (m) 0.6m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 17.376kg
Packaging PL3 - Quantité 18
Packaging PL3 - Volume (m³) 0.0648
Packaging PL3- Largeur (m) 0.4m
PL1 Quantity 1
Poids 0.782kg
ETIM 6.0 EC001170

Update: 07/09/2019 © HellermannTyton 2019
