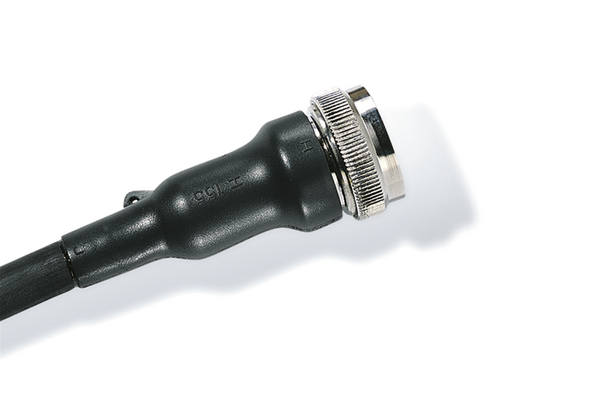

Embout thermo droit avec adhésif, Ø entrée/sortie 36/22.5 / 36/8.5 mm
Article 401-56584 | 156-41-GW24-PO-X-BK Détails

  • Utilisé conjointement avec des adaptateurs circulaires rainurés.
  • Assure une décharge de traction renforcée grâce à l'ajout d'une lèvre intérieure.
  • Excellente protection contre les impacts environnementaux.
  • Empêche la pénétration d'humidité dans le harnais.

Application Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques.
Brève description Embout thermo droit avec adhésif, Ø entrée/sortie 36/22.5 / 36/8.5 mm
Contenu 1pce
Couleur Noir (BK)
Description Pour bouchon
Description Very Short (BMEcat) (max. 40 characters) Embout droit 156-41-GW24
Famille de produits Pièces droites, homologuées VG
GLOBAL PART DESCRIPTION 156-41-GW24-PO-X-BK
Matière Polyoléfine réticulée (PO-X)
Nom du produit Helashrink série 150, avec lèvre adaptable
Outil(s) de pose H6100, CHG900
Qté par pcs.
Rapport de rétreint Jusqu'à 4,5:1
Flexibilité Semi-rigide

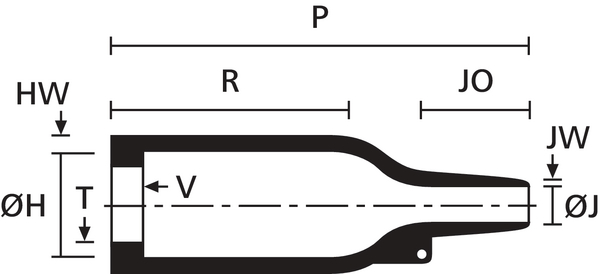

HW ± 20% 2mm
JW ± 20% 1mm
JW ± 30% 1.0mm
P ± 10% 60mm
Packaging PL0 - Poids (kg) 0.01kg
R nom. 22mm
R ± 10% 22mm
S nom. 20mm
T ± 20% 1mm
V ± 10% 3mm

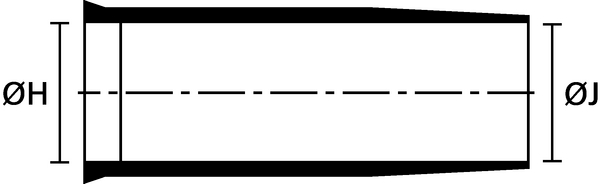

∅ H max. b 22.5mm
∅ H min. a 36mm
∅ J max. b 8.5mm
∅ J min. a 36mm
Adhésif W24
Désignation selon la norme VG VG 95343 T18 A 005 A
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) VG 95343-18:2012-08
Méthode d'essai de la rigidité diélectrique ASTM D2671
Numéro OTAN 5970-12-317-5995
Produits dangereux (oui/non) Non
Rigidité diélectrique 14kV/mm
Temp. min. de rétreint - °C +135 °C
Températures d'utilisation - °C De -70 °C à +150 °C
Tenue au feu ASTM D635
Code douanier 39174000
EAN13 / GTIN13 5022660635625
Packaging PL1 - Hauteur (m) 0.045m
Packaging PL1 - Largeur (m) 0.1m
Packaging PL1 - Longueur (m) 0.13m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.015001kg
Packaging PL1 - Quantity 1
Packaging PL1 - Volume (m³) 0.00059
Pays d'origine GB
Code UNSPSC 39121721
ETIM 8.0 Key EC002464
ETIM 9.0 Key EC002464
