28/01/2026

Pièce thermo en Y à 45° , ⌀ entrée/sortie 27.0 /14.0 / 27.0 /14.0 mm
Article 413-03180 | 1303-1-G-PO-X-BK |

Copied
1303-1-G, avant et après rétreint.
a: forme expansée (avant rétreint)
b: forme rétreinte entièrement (après rétreint)

    • Répartition des contraintes, étanchéité et protection mécanique du faisceau de câbles
    Stock item
    Ajouter aux favoris

     Demander un devis
    Télécharger CAD-Download
    Application Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques.
    Brève description Pièce thermo en Y à 45° , ⌀ entrée/sortie 27.0 /14.0 / 27.0 /14.0 mm
    Contenu 1pce
    Couleur Noir (BK)
    Description Very Short (BMEcat) (max. 40 characters) Embout en Y 45° , 1303-1-G
    Famille de produits Pièces de dérivation thermorétractables en T, homologuées VG
    GLOBAL PART DESCRIPTION 1303-1-G-PO-X-BK
    Matière Polyoléfine réticulée (PO-X)
    Nom du produit Helashrink série 1300, 30° et 45°
    Poids/unité 0.03kg
    Qté par pcs.
    Rapport de rétreint Jusqu'à 3:1
    Référence 1303-1-G
    Variante Pour câble à 2 âmes

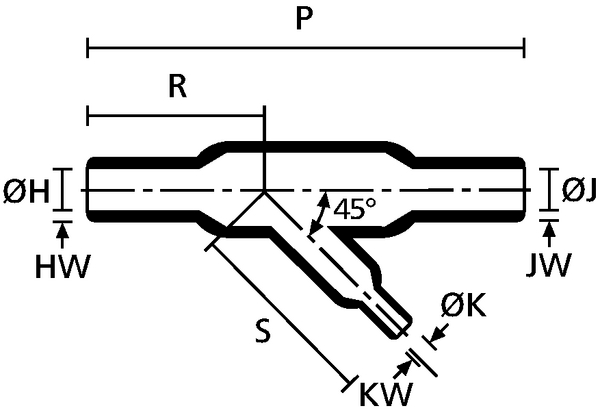

    ⌀ H max. b 14.0mm
    ⌀ H min. a 27.0mm
    ⌀ J max. b 14.0mm
    ⌀ J min. a 27.0mm
    ⌀K max. (b) 7.5mm
    ⌀K min. (a) 13.0mm
    Angle 45
    Flexibilité Semi-rigide
    HW ± 30% 2.5mm
    JW ± 30% 2.5mm
    KW ± 20% 1.5mm
    P ± 10% 145.0mm
    R nom. 70.0mm
    R ± 10% 70.0mm
    S nom. 54.0mm
    S ± 10% 54.0mm
    Conformité ROHS Oui
    Durée de stockage 5 ans
    Désignation selon la norme VG VG 95343 T08 B 002 A
    ELV conforme (article 4 - 2) Oui
    Homologation(s)
    Homologation(s) VG 95343-8:2016-03
    Méthode d'essai de la rigidité diélectrique ASTM D2671
    Numéro OTAN 5970-12-199-8998
    Produits dangereux (oui/non) Non
    Rigidité diélectrique 14kV/mm
    Temp. min. de rétreint °C +135 °C
    Températures d'utilisation °C De -75 °C à +150 °C
    Tenue au feu ASTM D635
    Code douanier 39174000
    EAN13 / GTIN13 5022660635434
    Packaging PL1 - Hauteur (m) 0.035m
    Packaging PL1 - Largeur (m) 0.1m
    Packaging PL1 - Longueur (m) 0.13m
    Packaging PL1 - Poids (KG) 0.030001kg
    Packaging PL1 - Quantité 1
    Packaging PL1 - Volume (m³) 0.000455m³
    Packaging PL1 - nature/type sachet
    Pays d'origine GB
    Code UNSPSC 39121721
    ETIM 8.0 Key EC002464
    ETIM 9.0 Key EC002464
