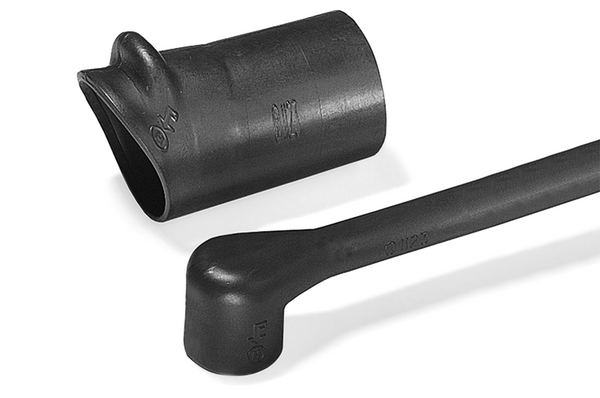

Pièces moulées thermorétractables à angle droit, homologuées VG et MIL : 1128-1-G
Coude thermo , Ø entrée/sortie 62.5 /47.0 / 62.5 /1.0 mmCode article: 411-28180
Principales caractéristiques
- Pièce à encombrement réduit, faible poids, répartition des contraintes et protection mécanique
- Typiquement utilisé pour les harnais aéronautiques
Normes et certifications
Application
Pièce moulée thermorétractable utilisée pour les faisceaux de câbles électriques et électroniques.
Voir le reste de la gamme
Pièces moulées thermorétractables à angle droit, homologuées VG et MIL >| Brève description | Coude thermo , Ø entrée/sortie 62.5 /47.0 / 62.5 /1.0 mm |
| Contenu | 1pce |
| Couleur | Noir (BK) |
| Description | Pour bouchon |
| Famille de produits | Pièces moulées thermorétractables à angle droit, homologuées VG et MIL |
| GLOBAL PART DESCRIPTION | 1128-1-G-PO-X-BK |
| Nom du produit | Helashrink série 1100, avec lèvre, à encombrement réduit |
| Outil(s) de pose | H6100, E4500 |
| Qté par | pcs. |
| Rapport de rétreint | Jusqu'à 3:1 |
|
|
|
| Angle | 90° |
| Flexibilité | Semi-rigide |

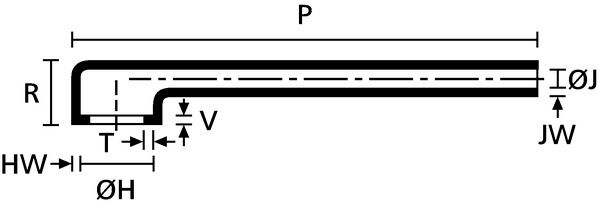

| HW ± 20% | 2.5mm |
| JW ± 20% | 1.4mm |
| JW ± 30% | 1.4mm |
| P ± 10% | 133.0mm |
| R ± 10% | 33.0mm |
| S nom. | 74.0mm |
| T ± 10% | 2.0mm |
| T ± 20% | 2.0mm |
| V max. | 3.3mm |
| V ± 10% | 3.0mm |
| ∅ H max. b | 47.0mm |
| ∅ H min. a | 62.5mm |
| ∅ J max. b | 1.0mm |
| ∅ J min. a | 62.5mm |
| Désignation selon la norme VG | VG 95343 T06 F 008 A |
| ELV conforme (article 4 - 2) | Oui |
| Homologation(s) |
|
| Homologation(s) | DEF STAN 59-97/3, VG 95343-6:2009-12 |
| Matière | Polyoléfine réticulée (PO-X) |
| Produits dangereux (oui/non) | Non |
| Rigidité diélectrique | 14 kV/mm |
| Temp. min. de rétreint - °C | +135 °C |
| Températures d'utilisation - °C | De -75 °C à +150 °C |
| Tenue au feu | ASTM D635 |
|
|
|
| EAN13 / GTIN13 | 5022660635243 |
| Packaging PL1 - Hauteur (m) | 0.07m |
| Packaging PL1 - Largeur (m) | 0.1m |
| Packaging PL1 - Longueur (m) | 0.13m |
| Packaging PL1 - nature/type | sachet |
| Packaging PL1 - Poids (KG) | 0.01kg |
| Packaging PL1 - Volume (m³) | 0.00091m³ |
| PL1 Quantity | 1 |
| Poids | 0.01kg |
| ETIM 6.0 | EC002464 |
