Gaines thermorétractables 2:1, paroi fine : TCN20-38.1/19.1

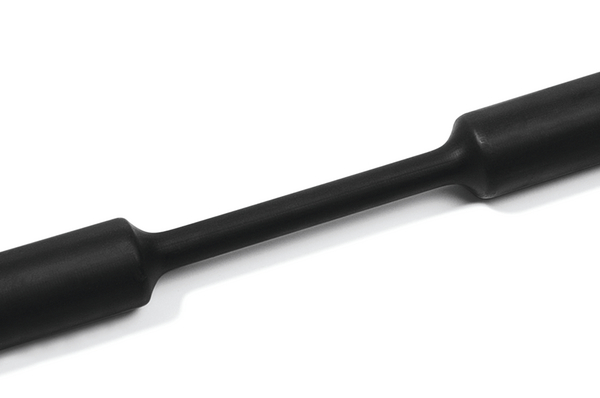

Gaine thermorétractable polyoléfine TCN20, 2:1, noir, 38.1/19.1, rouleau 30mCode article: 300-73110

Principales caractéristiques

  • Gaine à paroi fine en Polyoléfine pour applications générales
  • Auto-extinguible, UL224 VW-1, CSA
  • Rétreint rapide
  • Faible température de rétreint
  • Disponible sur demande en bleu, blanc ou rouge (transparent pour la TCN24)
  • Egalement disponible en longueur pratique de 1m et des diamètres de 2,4 à 101,6 mm et en nombreux coloris : noir, bleu, blanc, rouge, jaune, marron, gris, orange, vert, violet et rose (transparent pour la TCN24)

Normes et certifications

Application

La gaine TCN20 convient à un très grand nombre d'applications comme l'isolation électrique, la protection mécanique et le regroupement de faisceaux.

Avec colle intérieure (oui/non) Non
Brève description Gaine thermorétractable polyoléfine TCN20, 2:1, noir, 38.1/19.1, rouleau 30m
Contenu 30m
Couleur Noir (BK)
Description Paroi fine
Description Very Short (BMEcat) (max. 40 characters) Gaine thermorétractable TCN20
Famille de produits Gaines thermorétractables 2:1, paroi fine
GLOBAL PART DESCRIPTION TCN20-38.1/19.1-PO-X-BK
Imprimable (oui/non) Oui
Nom du produit TCN20, noir et coloré, auto-extinguible, en rouleau
Outil(s) de pose H6100, E4500, CHG900
Qté par bobine
Rapport de rétreint 2:1
Taille (en pouces) 1-1/2"
Epais. paroi WT 1.02mm
Epais. paroi WT (impérial) .04"
Forme du tube Rond
Long. (L) 30m
Variation longitudinale +/-5%
∅ expansé (D) min. 38.1mm
∅ expansé D min. (impérial) 1.5"
∅ max. après rétreint (d) 19.1mm
∅ max. après rétreint d (impérial) 0.75"
∅ nominal 38.1mm
Allongement à la rupture 400%
Classe d'isolation E (VDE 0530)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) ANSI/UL 224, CSA
Homologué CSA Non
Matière Polyoléfine réticulée (PO-X)
N° de dossier UL E143529
Produits dangereux (oui/non) Non
Reconnu UL (US et Canada) Oui
Rigidité diélectrique 20 kV/mm
Résistance de contact 10¹⁴ Ω cm
Résistance à la traction 14MPa
Sans halogène Non
Temp. min. de rétreint - °C +100 °C
Températures d'utilisation - °C De -55 °C à +125 °C
Tenue au feu UL224 VW1, Auto-extinguible
UL OCD link Link Link
EAN13 / GTIN13 4031026282817
Long. du rouleau (impérial) 100.0ft
Long. du rouleau (m) 30.0m
Packaging PL1 - Hauteur (m) 0.075m
Packaging PL1 - Largeur (m) 0.36m
Packaging PL1 - Longueur (m) 0.36m
Packaging PL1 - nature/type bobine
Packaging PL1 - Poids (KG) 3.24kg
Packaging PL1 - Volume (m³) 0.00972
Packaging PL3 - Hauteur (m) 0.415m
Packaging PL3 - Longueur (m) 0.4m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 16.7kg
Packaging PL3 - Quantité 150
Packaging PL3 - Volume (m³) 0.0664
Packaging PL3- Largeur (m) 0.4m
Packaging PL4 - Hauteur (m) 9.75m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 221.4kg
Packaging PL4 - Volume (m³) 9.36
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 30
Quantité du packaging PL4 1800
Code UNSPSC 39121723
