Raccords plastiques avec filetage externe fixe : HGL16-45-PG13

Raccord coudé 45° HGL-45, Ø nominal 16, PG13, PA66, noir, sachet 10 pcs, Code article: 166-24006

Raccord HelaGuard HGL-45 Coudé à 45° avec joint, IP68.

Principales caractéristiques

  • Mono-pièce, assemblage rapide
  • Résistance élevée à l'arrachement
  • Haute résistance aux solvants et aux huiles
  • Sans halogène, soufre ni phosphore
  • Filetage métrique livré avec contre-écrou

Normes et certifications

Application

Raccord coudé à 45°- avec filetage externe fixe. Livré avec un joint et une rondelle.
Répond aux IP66, IP67, IP68 et IP69k.

HGL-45 - raccord coudé à 45°, IP68 est compatible avec les industries suivantes:

  • Industrie électrique Industrie électrique
Brève description Raccord coudé 45° HGL-45, Ø nominal 16, PG13, PA66, noir, sachet 10 pcs
Contenu 10pcs
Couleur Noir (BK)
Description Coude à 45°
Famille de produits Raccords plastiques avec filetage externe fixe
fil de laiton (oui/non) Non
Filetage rotatif (oui / non) Non
Fonction de décharge de traction Non
GLOBAL PART DESCRIPTION HGL16-45-PG13-PA66/TPE-BK
Nom du produit HGL-45 - raccord coudé à 45°, IP68
Principales caractéristiques Coudé à 45°- Filetage externe - Avec joint et rondelle. Répond aux IP66, IP67, IP68 et IP69k.
Qté par sachet
Type de connexion Raccordement par enclipsage
Type de filetage Ne s'applique pas
Dimension du filetage (métrique) PG13.5

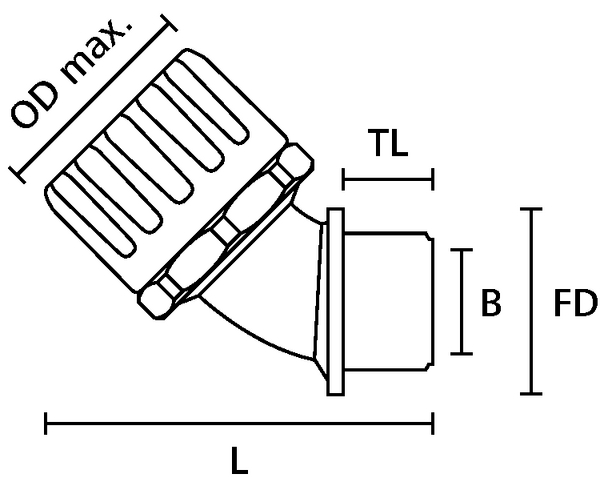

Long. (L) 58mm
Long. filetage (TL) 11mm
Plus petit diamètre intérieur 15mm
Surface d'étanchéité FD (métrique) 26mm
Taille d'alésage min. (B) 14.0mm
∅ du pas 12mm
∅ ext. max. (OD max.) 29mm
∅ nominal 16mm
∅ Nominal (impérial) 5/8"
classe de protection IP IP66, IP67, IP68, IP69k
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) CSA-C22.2 No.227.3
Matière Polyamide 6.6 (PA66), Elastomère thermoplastique (TPE)
Matériau de la vis ETIM Polyamide (PA)
N° de dossier UL E325250
Produits dangereux (oui/non) Non
Sans halogène Oui
Températures d'utilisation - °C De -50 °C à +135 °C
Tenue au feu UL94 V2
EAN13 / GTIN13 4031026305431
Packaging PL1 - Hauteur (m) 0.029m
Packaging PL1 - Largeur (m) 0.16m
Packaging PL1 - Longueur (m) 0.3m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.14kg
Packaging PL1 - Volume (m³) 0.00139
PL1 Quantity 10
Poids 0.14kg
ETIM 6.0 EC001176

Update: 07/09/2019 © HellermannTyton 2019
