Kit de raccordement rapide avec presse-étoupe pré-rempli de gel : Reliseal V510

Kit de raccordement avec gel intégré et presse-étoupe Reliseal V510 (1), Code article: 435-01661

Principales caractéristiques

  • Coque monobloc, colorée, réouvrable

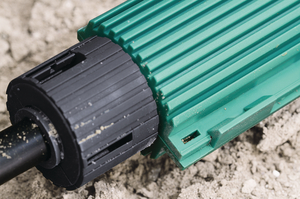

  • Parfait soulagement des câbles en traction grâce au système de presse-étoupe breveté
  • Indice de protection IP68, 10 m
  • Rempli de gel RELICON non toxique et avec une rigidité diélectrique élevée
  • Pas de mélange, facile à installer et à réouvrir
  • Mise sous tension immédiate
  • Résistance aux UV, au vieillissement et aux intempéries
  • Durée de stockage illimitée
  • Connectique incluse, prêt à assembler
  • Sans SVHC, ne contient pas de substance dangereuse, le produit sec peut être éliminé avec les ordures ménagères
  • Certifiée conforme au normes : DIN EN 50393, DIN EN 60529 Degrés de protection procurés par les enveloppes, DIN EN 60695-2-11 Test de résistance au fil incandescent sur le produit fini

Normes et certifications

Application

Kit de raccordement Reliseal rapide et démontable pré-rempli de gel avec presse-étoupes et connectique incluse. Reliseal est adapté à des raccordements de câbles dans des conditions extrêmes. Il s'agit de boîtes de jonction universelles avec un indice de protection IP68 qui comprend une coque en polypropylène (PP) solide remplie de gel RELICON. Elles peuvent être utilisées pour le raccordement de câbles et de fils polymériques en PVC, XLPE, PE, EPR, etc. Reliseal satisfait les exigences les plus strictes en matière d'installations électriques et offre à la fois une protection mécanique, une isolation et un scellement. L'installateur gagne du temps et n'a pas besoin d'outils d'installation spécifiques.

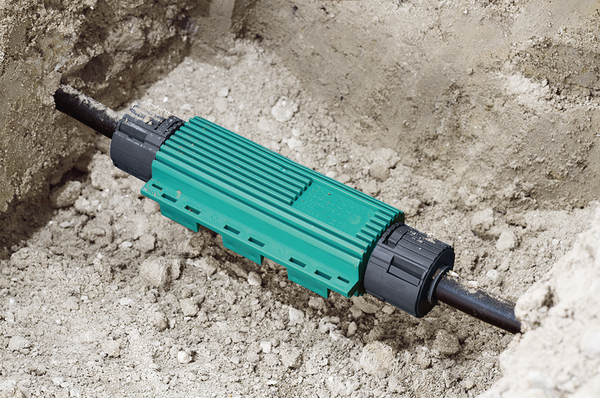

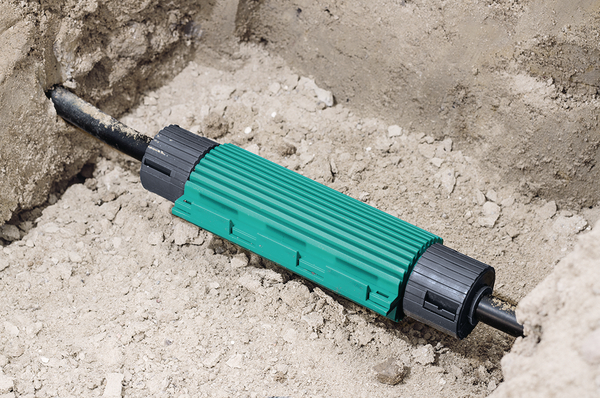

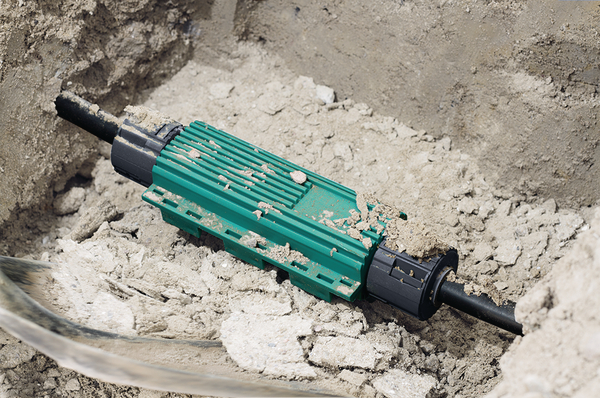

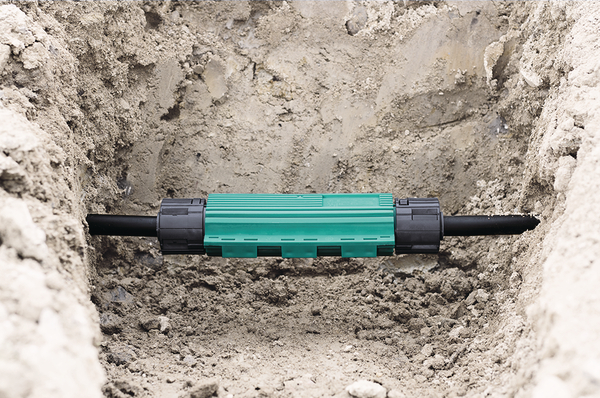

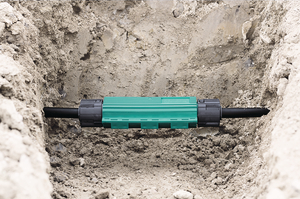

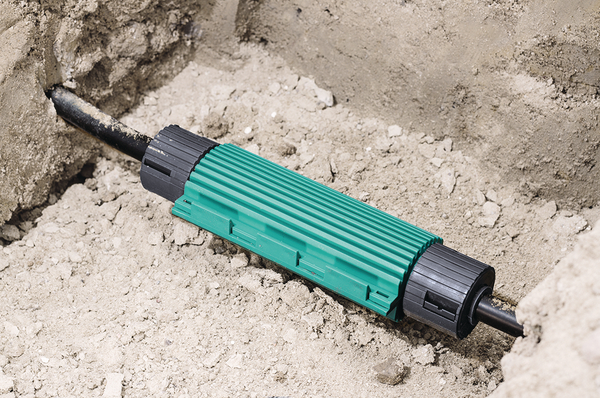

Application : Sur des réseaux électriques Basse Tension (BT) en tant que boîte de jonction. Installation temporaire extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.

RELICON Reliseal est compatible avec les industries suivantes:

  • Industrie électrique Industrie électrique
  • Installation électrique Installation électrique
Brève description Kit de raccordement avec gel intégré et presse-étoupe Reliseal V510 (1)

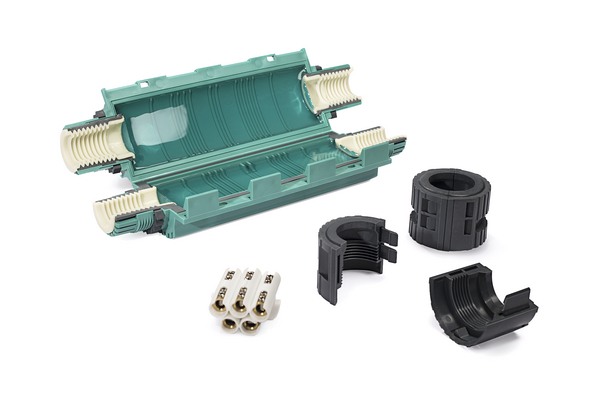

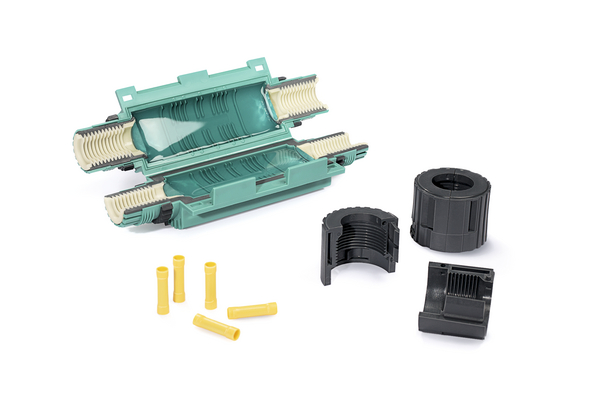

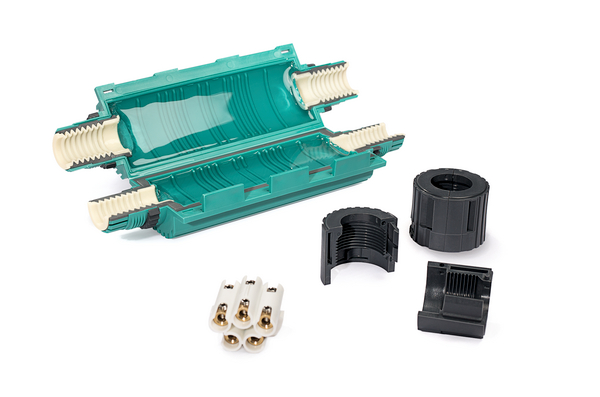

Contenu Coque à gel remplie de gel RELICON Presse-étoupe avec système à vis pour soulagement des câbles en traction Joints réducteurs pour divers diamètres de câble Instructions d'installation Borne de raccordement de compression 3 x 4 mm² à 5 x 10 mm² Clé Allen
Contenu 1pce
Couleur Vert (GN)
Famille de produits Kit de raccordement rapide avec presse-étoupe pré-rempli de gel
GLOBAL PART DESCRIPTION Reliseal V510-PP/SI-GN
Nom du produit RELICON Reliseal
Qté par boîte
Connecteur Boîte de raccordement
Câble principal mm² (max) 3 x 4mm²
Câble principal mm² (max) 5 x 10mm²

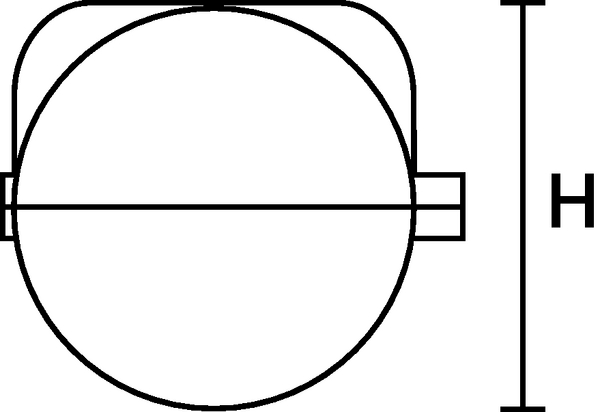

Haut. (H) 49mm

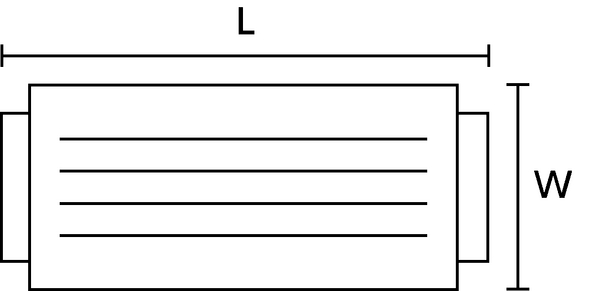

Larg. W 69mm
Long. (L) 235mm
Durée de stockage illimitée
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) EN 60529:1991
Matière Polypropylène (PP), Silicone (SI)
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -20 °C à +90 °C
EAN13 / GTIN13 4031026539904
Packaging PL1 - Hauteur (m) 0.06m
Packaging PL1 - Largeur (m) 0.115m
Packaging PL1 - Longueur (m) 0.24m
Packaging PL1 - nature/type pack
Packaging PL1 - Poids (KG) 0.573kg
Packaging PL1 - Volume (m³) 0.00166
Packaging PL3 - Hauteur (m) 0.375m
Packaging PL3 - Longueur (m) 0.42m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 14.826kg
Packaging PL3 - Quantité 25
Packaging PL3 - Volume (m³) 0.0614
Packaging PL3- Largeur (m) 0.39m
Packaging PL4 - Hauteur (m) 1.27m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 198.912kg
Packaging PL4 - Volume (m³) 1.219
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 1
Poids 0.573kg
Quantité du packaging PL4 300
Code UNSPSC 39121452
ETIM 6.0 EC001170
