Kit de raccordement rapide avec gel intégré Relifix V56 (1)
Article 435-00654 | Relifix V56-PP/SI-GN Détails

  • Coque monobloc, colorée, réouvrable, résistante aux chocs, en matériau retardateur de flamme
  • Remplissage avec le gel RELICON non toxique, rigidité diélectrique élevée
  • Pas de mélange, facile à installer et à démonter
  • Résistance aux UV, au vieillissement et aux intempéries
  • Durée de stockage illimitée
  • Connectique incluse, prêt à assembler
  • Certifié conforme à la norme DIN EN 50393 (correspond à EN 60695-2-11 test de résistance au fil incandescent sur le produit fini)
  • Certifié IPX8
Voir plus

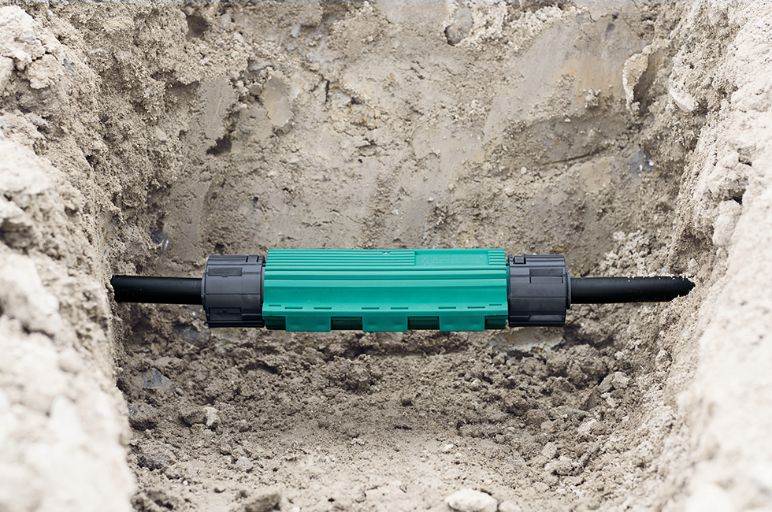

Application Le kit de raccordement RELICON Relifix offre plusieurs avantages: Il permet une installation rapide et facile, sa coque épaisse en polypropylène (PP) est résistante aux chocs et est constituée d'une charnière fine. Le gel RELICON à l'intérieur du boîtier isole et assure l'étanchéité de l'intégralité du raccordement à la fermeture du boîtier. Selon le type de borne de raccordement, Relifix peut être utilisé en jonction universelle. Il est adapté au raccordement de câbles et de fils polymériques en PVC, XLPE, PE, EPR etc. Application : Sur des réseaux électriques Basse Tension (BT), en tant que boîtes de jonction et/ou dérivation. Installation extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.
Brève description Kit de raccordement rapide avec gel intégré Relifix V56 (1)
Contenu Coques remplies de gel RELICON
Instructions d'installation
Connectique incluse
Colliers de serrage fournis
Clé Allen (sauf pour le type V31,5)
Contenu 1Kit
Couleur Vert (GN)
Description Gel
Description Very Short (BMEcat) (max. 40 characters) Relifix V56 (1)
Famille de produits Kits de raccordement de câbles droits à gel avec connectique
GLOBAL PART DESCRIPTION Relifix V56-PP/SI-GN
Matière Polypropylène (PP), Silicone (SI)
Nbre de fils 5
Nom du produit RELICON Relifix V56
Outil(s) de pose PTS4, ASS103, RCS0425
Qté par boîte
Référence Relifix V56
Câble principal mm² (max) 5 x 6mm²
Câble principal mm² (max) 3 x 1.5mm²
Diamètre du câble principal 9-20mm
Haut. (H) 35mm
Larg. W 55mm
Long. (L) 146mm
Packaging PL0 - Poids (kg) 0.237939kg
Conductivité thermique (max.) 0.20W/mK
Conductivité thermique (min.) 0.20W/mK
Conformité ROHS Oui
Durée de stockage illimitée
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) EN 50393:2006
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -20 °C à +90 °C
Code douanier 85369010
EAN13 / GTIN13 4250596414507
Packaging PL1 - Hauteur (m) 0.048m
Packaging PL1 - Largeur (m) 0.065m
Packaging PL1 - Longueur (m) 0.19m
Packaging PL1 - Poids (KG) 0.237939kg
Packaging PL1 - Quantity 1
Packaging PL1 - Volume (m³) 0.00059
Packaging PL1 - nature/type carton
Packaging PL3 - Hauteur (m) 0.42m
Packaging PL3 - Longueur (m) 0.43m
Packaging PL3 - Poids (KG) 19.865kg
Packaging PL3 - Quantité 80
Packaging PL3 - Volume (m³) 0.0641
Packaging PL3 - nature/type carton
Packaging PL3- Largeur (m) 0.355m
Packaging PL4 - Hauteur (m) 0.984m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - Poids (KG) 179.921kg
Packaging PL4 - Quantité 640
Packaging PL4 - Volume (m³) 0.945
Packaging PL4 - nature/type Palette
Packaging PL4- Largeur (m) 0.8m
Pays d'origine IT
ETIM 8.0 Key EC001170
ETIM 9.0 Key EC001170
