Kit de raccordement rapide avec gel intégré Relifix V525 (1)
Article 435-00656 | Relifix V525-PP/SI-GN Détails

  • Coque monobloc, colorée, réouvrable, résistante aux chocs, en matériau retardateur de flamme
  • Remplissage avec le gel RELICON non toxique, rigidité diélectrique élevée
  • Pas de mélange, facile à installer et à démonter
  • Résistance aux UV, au vieillissement et aux intempéries
  • Durée de stockage illimitée
  • Connectique incluse, prêt à assembler
  • Certifié conforme à la norme DIN EN 50393 (correspond à EN 60695-2-11 test de résistance au fil incandescent sur le produit fini)
  • Certifié IPX8
Voir plus

Application Le kit de raccordement RELICON Relifix offre plusieurs avantages: Il permet une installation rapide et facile, sa coque épaisse en polypropylène (PP) est résistante aux chocs et est constituée d'une charnière fine. Le gel RELICON à l'intérieur du boîtier isole et assure l'étanchéité de l'intégralité du raccordement à la fermeture du boîtier. Selon le type de borne de raccordement, Relifix peut être utilisé en jonction universelle. Il est adapté au raccordement de câbles et de fils polymériques en PVC, XLPE, PE, EPR etc. Application : Sur des réseaux électriques Basse Tension (BT), en tant que boîtes de jonction et/ou dérivation. Installation extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.
Brève description Kit de raccordement rapide avec gel intégré Relifix V525 (1)

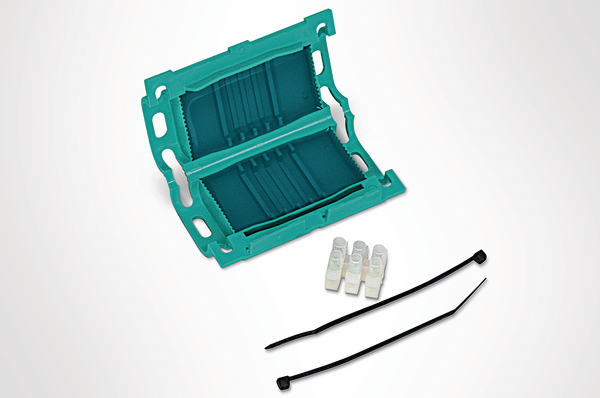

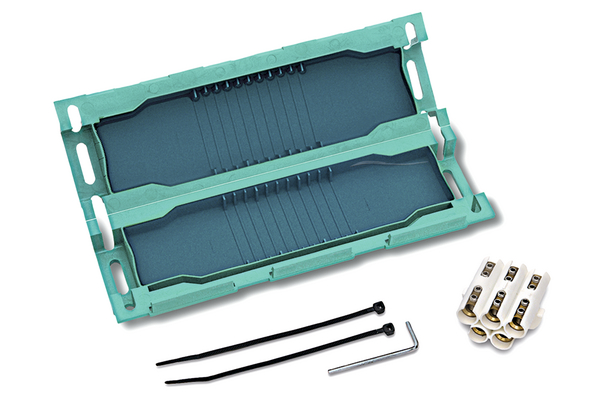

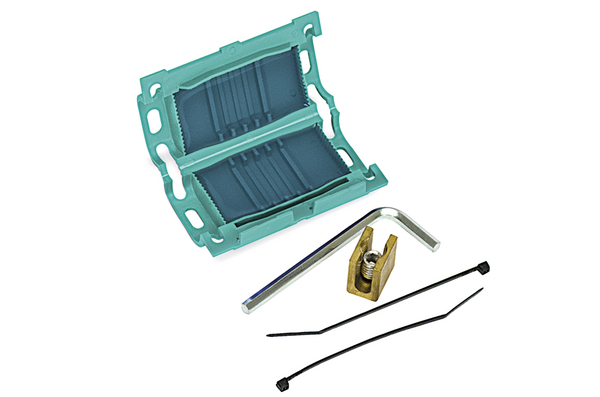

Contenu 1Kit
Contenu Coques remplies de gel RELICON
Instructions d'installation
Connectique incluse
Colliers de serrage fournis
Clé Allen (sauf pour le type V31,5)
Couleur Vert (GN)
Description Gel
Description Very Short (BMEcat) (max. 40 characters) Relifix V525 (1)
Famille de produits Kits de raccordement de câbles droits à gel avec connectique
GLOBAL PART DESCRIPTION Relifix V525-PP/SI-GN
Matière Polypropylène (PP), Silicone (SI)
Nbre de fils 5
Nom du produit Relicon Relifix V525
Outil(s) de pose PTS4, ASS103, RCS0425
Qté par boîte
Référence Relifix V525
Câble principal mm² (max) 5 x 25mm²
Câble principal mm² (max) 3 x 16mm²
Diamètre du câble principal 9-30mm

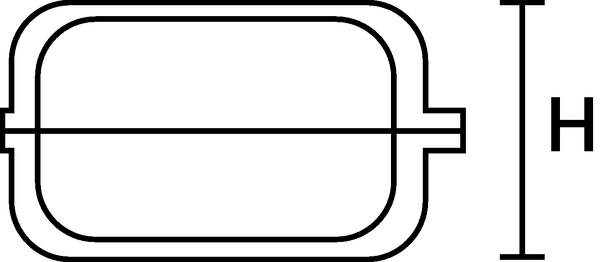

Haut. (H) 48mm

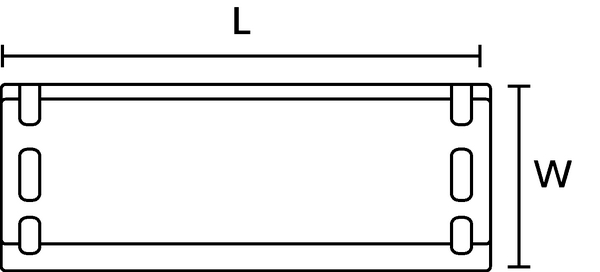

Larg. W 75mm
Long. (L) 240mm
Packaging PL0 - Poids (kg) 0.680738kg
Conductivité thermique (max.) 0.20W/mK
Conductivité thermique (min.) 0.20W/mK
Conformité ROHS Oui
Durée de stockage illimitée
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) EN 50393:2006
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -20 °C à +90 °C
Code douanier 85369010
EAN13 / GTIN13 4250596414668
Packaging PL1 - Hauteur (m) 0.057m
Packaging PL1 - Largeur (m) 0.135m
Packaging PL1 - Longueur (m) 0.25m
Packaging PL1 - Poids (KG) 0.681kg
Packaging PL1 - Quantity 1
Packaging PL1 - Volume (m³) 0.00192
Packaging PL1 - nature/type carton
Pays d'origine IT
org.mozilla.javascript.Undefined@0 EC001170
ETIM 8.0 Key EC001170
ETIM 9.0 Key EC001170
