Applications tertiaires : SpotClip-Kit 240

Capot d'espacement SpotClip-Kit 240 (1/10), Code article: 148-00120

Principales caractéristiques

  • Installation possible par le dessus ou le dessous du faux-plafond
  • Assure une distance de sécurité entre le downlight, le pare-vapeur et le matériau isolant
  • Les ergots de maintien à la base des 3 pieds permettent au SpotClip-Kit de ne pas glisser lors de l’installation
  • Augmente la durée de vie du downlight
  • Pattes de montage renforcées pour éviter toute déformation sur le long terme
  • Testé conformément aux normes EN 60598-1 et EN 60598-2-2
  • La norme DIN EN 13501-1 A2 s1 d0 s'applique aux matériaux isolants. Cette norme correspond à la classification M0 antérieure. Seuls des matériaux isolants non combustibles et des pare-vapeurs ignifugés doivent être utilisés car ils ne forment pas de fumée ou de gouttes en cas d'incendie

Normes et certifications

Application

Le SpotClip-Kit a été conçu pour le montage de grands spots encastrables (downlights) dans des faux-plafonds pour l'industrie et les bureaux.

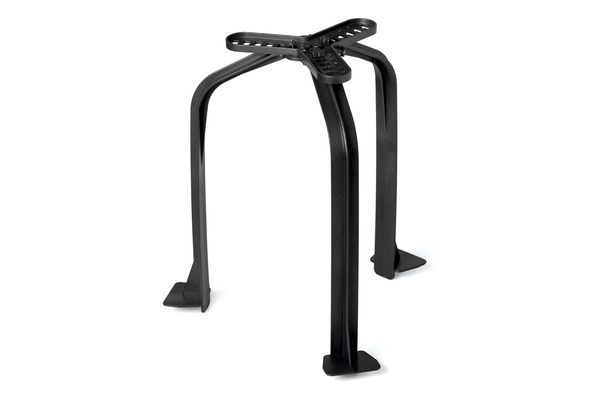

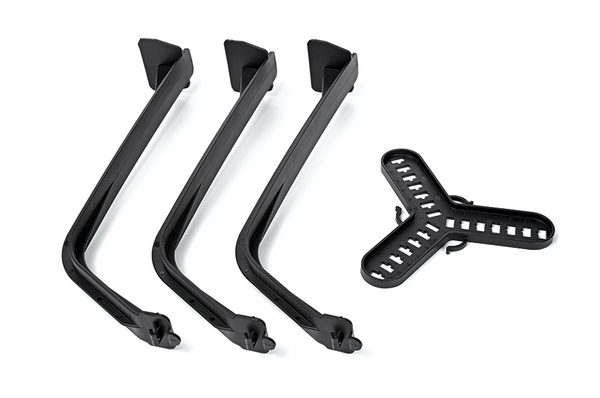

Le kit contient 3 pieds et une base support et peut être installé seul ou en combinaison avec un SpotClip-Plate. Le SpotClip-Kit peut aussi être ajouté ultérieurement à une installation existante.
Les pieds sont disponibles en 2 différentes longueurs (150 et 240mm) de hauteur.
6 crans d’installation sont présents sur la base support, le rendant compatible avec différents diamètres de downlight. Le SpotClip-Kit 150 est adapté pour des diamètres allant de 100 à 270 mm et le SpotClip-kit 240 pour des diamètres de 170 à 310mm.

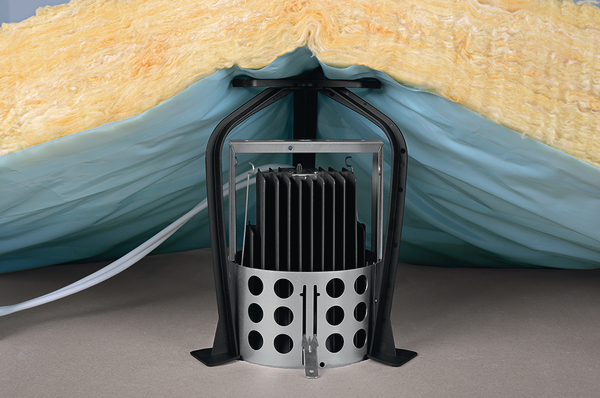

Cette solution permet de relever la laine de verre au dessus du downlight et de laisser une zone d’air suffisante à son bon fonctionnement.
SpotClip-Kit apporte une solution aux difficultés d'installation des spots encastrés dans les faux-plafonds tout en assurant le maintien d'un écart fiable entre le spot encastré et le matériau isolant.

SpotClip-Kit, compatible laine déroulée, adaptable en diamètre est compatible avec les industries suivantes:

  • Installation électrique Installation électrique
Brève description Capot d'espacement SpotClip-Kit 240 (1/10)
Contenu 1pce
Couleur Noir (BK)
Famille de produits Applications tertiaires
GLOBAL PART DESCRIPTION SpotClip-Kit 240-PA66HS-BK
Nom du produit SpotClip-Kit, compatible laine déroulée, adaptable en diamètre
Qté par sachet

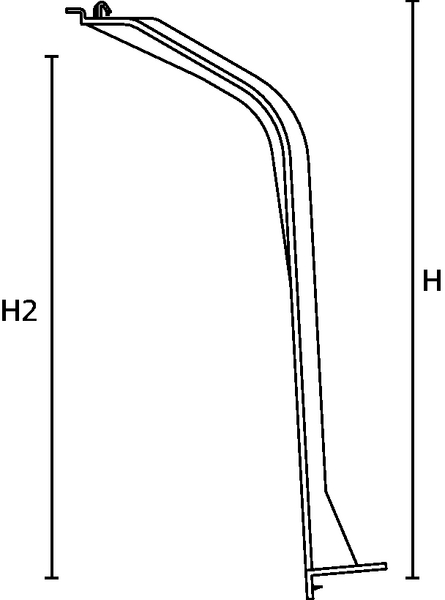

Haut. (H) 247mm
Haut. (H2) 230mm
Long. (L) 120mm
∅ trou de fixation (FH) 170 - 310 mm
Convient pour les luminaires à basse tension Oui
Convient pour les luminaires à haute tension Oui
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, haute température (PA66HS)
Produits dangereux (oui/non) Non
Sans halogène Oui
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 V2, Auto-extinguible, Résiste au fil incandescent 960 °C.
EAN13 / GTIN13 4031026470504
Packaging PL1 - Hauteur (m) 0.055m
Packaging PL1 - Largeur (m) 0.22m
Packaging PL1 - Longueur (m) 0.405m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.188kg
Packaging PL1 - Volume (m³) 0.0049
Packaging PL3 - Hauteur (m) 0.2m
Packaging PL3 - Longueur (m) 0.395m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 2.297kg
Packaging PL3 - Quantité 10
Packaging PL3 - Volume (m³) 0.0237
Packaging PL3- Largeur (m) 0.3m
Packaging PL4 - Hauteur (m) 1.144m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 112.88kg
Packaging PL4 - Volume (m³) 1.098
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 1
Poids 0.188kg
Quantité du packaging PL4 400
ETIM 6.0 EC000414
