Embout thermo 4 sorties , Ø entrée/sortie 19.0 /10.0 / 9.5 /5.5 mm
Article 404-11180 | 411-1-G-PO-X-BK Détails

  • Toutes les sorties sont clairement marquées pour aider à la dérivation durant l'installation
  • Répartition des contraintes et protection mécanique sur les points d'épanouissement du faisceau

Demandez votre offre individuelle maintenant

 Trouver des boutiques en ligne
Application Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques.
Brève description Embout thermo 4 sorties , Ø entrée/sortie 19.0 /10.0 / 9.5 /5.5 mm
Contenu 1pce
Couleur Noir (BK)
Description Pour câble à 4 âmes
Description Very Short (BMEcat) (max. 40 characters) Embout 4 sorties 411-1-G
Famille de produits Pièces de dérivation thermorétractables, 4 sorties, homologuées VG
GLOBAL PART DESCRIPTION 411-1-G-PO-X-BK
Matière Polyoléfine réticulée (PO-X)
Nom du produit Helashrink série 400
Outil(s) de pose H6100, E4500, CHG900
Qté par pcs.
Flexibilité Semi-rigide

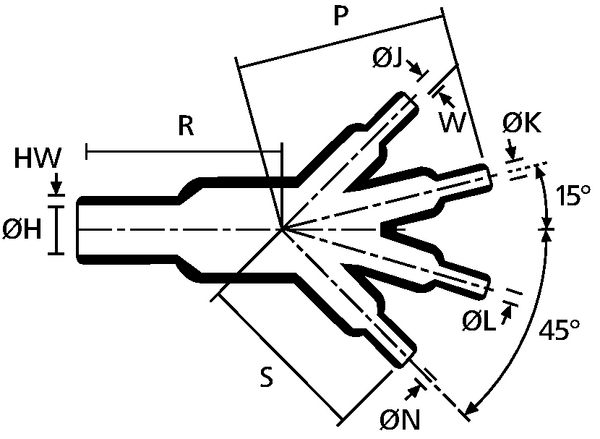

HW ± 20% 2.0mm
HW ± 30% 2.0mm
JW ± 30% 1.0mm
P ±15% = longueur totale 71mm
R nom. 36.0mm
R ± 10% 35.6mm
S nom. 32.0mm
S ± 10% 32.0mm
T ± 10% 36.0mm
W ± 10% 1.0mm
∅ H max. b 10.0mm
∅ H min. a 19.0mm
∅ J max. b 5.5mm
∅ J min. a 9.5mm
∅J/K/L/N max. b 5.5mm
∅J/K/L/N min. a 9.5mm
∅K max. (b) 5.5mm
∅K min. (a) 9.5mm
Désignation selon la norme VG VG 95343 T08 E 002 A
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) VG 95343-8:2016-03
Méthode d'essai de la rigidité diélectrique ASTM D2671
Numéro OTAN 5970-12-302-3940
Produits dangereux (oui/non) Non
Rigidité diélectrique 14 kV/mm
Résistance à la traction 15MPa
Temp. min. de rétreint - °C +135 °C
Températures d'utilisation - °C De -75 °C à +150 °C
Tenue au feu ASTM D635
Code douanier 39174000
EAN13 / GTIN13 5022660635564
Packaging PL1 - Hauteur (m) 0.02m
Packaging PL1 - Largeur (m) 0.1m
Packaging PL1 - Longueur (m) 0.13m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.010001kg
Packaging PL1 - Volume (m³) 0.00026
Pays d'origine GB
PL1 Quantity 1
Code UNSPSC 39121721
ETIM 8.0 Key EC002464
