Pièces de dérivation thermorétractables, 2 sorties, homologuées VG : 203-1-G

Supprimé voir 402-03036Code article: 402-03180

Ajouter aux favoris

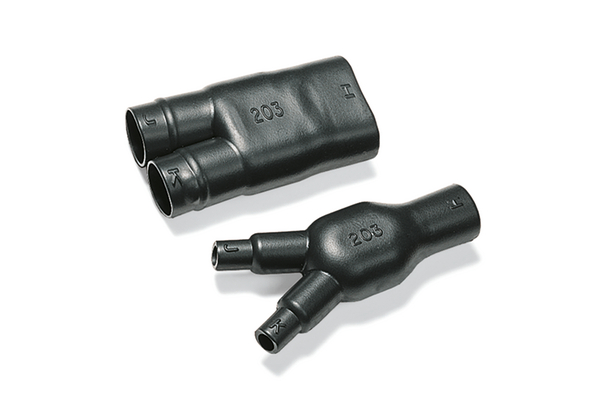

203-1-G, avant et après rétreint.
203-1-G, avant et après rétreint.

Principales caractéristiques

  • Répartition des contraintes dans le faisceau de câbles

Normes et certifications

Application

Pièce moulée thermorétractable utilisée pour les faisceaux de câbles électriques et électroniques.

Brève description Supprimé voir 402-03036
Contenu 1pce
Couleur Noir (BK)
Description Pour câble à 2 âmes
Famille de produits Pièces de dérivation thermorétractables, 2 sorties, homologuées VG
GLOBAL PART DESCRIPTION 203-1-G-PO-X-BK
Nom du produit Helashrink série 200
Outil(s) de pose H6100, E4500

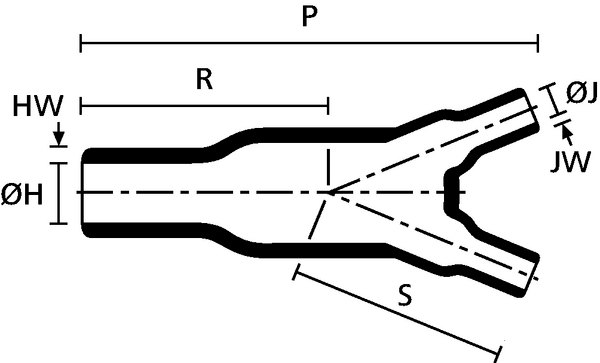

Qté par pcs.
HW ± 20% 2.5mm
HW ± 30% 2.5mm
JW nom. 1.5mm
JW/KW ± 20% 1.5mm
JW/KW ± 30% 1.5mm
JW/KW ± 30% 1.5mm
P ± 10% 80.0mm
P ±15% = longueur totale 80.0mm
R nom. 38.0mm
R ± 10% 38.0mm
S nom. 43.0mm
∅ H max. b 12.0mm
∅ H min. a 27.0mm
∅ J max. b 6.0mm
∅ J min. a 13.0mm
Désignation selon la norme VG VG 95343 T08 C 002 A
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) DEF STAN 59-97/3, JN1000T, VG 95343-8:2016-03
Matière Polyoléfine réticulée (PO-X)
Numéro OTAN 5970-01-198-2859, 5970-12-199-9000, 5970-99-313-4316
Produits dangereux (oui/non) Non
Rigidité diélectrique 15 kV/mm
Températures d'utilisation - °C De -75 °C à +150 °C
Tenue au feu ASTM D635
EAN13 / GTIN13 5022660635496
Packaging PL1 - Hauteur (m) 0.02m
Packaging PL1 - Largeur (m) 0.1m
Packaging PL1 - Longueur (m) 0.13m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.01kg
Packaging PL1 - Volume (m³) 0.00026m³
PL1 Quantity 1
Poids 0.01kg
ETIM 6.0 EC002464
