09/08/2025

Coude thermo , ⌀ entrée/sortie 34.0 /26.0 / 9.5 /3.0 mm
Article 411-35180 | 1135-1-G-PO-X-BK |

Copied
1135-1-G, avant et après rétreint.
Pièces moulées à angle droit de faible encombrement pour une application militaire

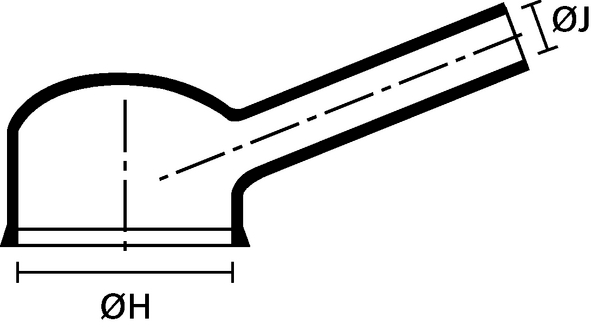

a: forme expansée (avant rétreint)

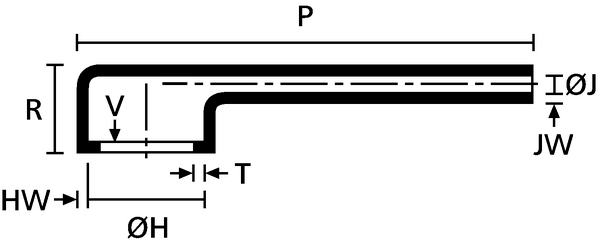

b: Forme entièrement récupérée (après rétreint)
Forme entièrement récupérée (après rétreint)

    • Utilisée dans des applications avec des connecteurs partiellement encombrés, pour des câbles de petits diamètres
    • Conception en longue sortie pour orienter facilement le faisceau avant refroidissement
    • Répartition des contraintes sur le connecteur
    Ajouter aux favoris

     Demander un devis
    Télécharger CAD-Download
    Application Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques.
    Brève description Coude thermo , ⌀ entrée/sortie 34.0 /26.0 / 9.5 /3.0 mm
    Contenu 1pce
    Couleur Noir (BK)
    Description Very Short (BMEcat) (max. 40 characters) Coude thermo 1135-1-G
    Famille de produits Pièces moulées thermorétractables à angle droit, homologuées VG
    GLOBAL PART DESCRIPTION 1135-1-G-PO-X-BK
    Matière Polyoléfine réticulée (PO-X)
    Nom du produit Helashrink série 1100, avec lèvre, à encombrement réduit, fort taux de rétreint
    Poids/unité 0.01kg
    Qté par pcs.
    Rapport de rétreint Jusqu'à 3:1
    Référence 1135-1-G
    Variante Pour bouchon
    ⌀ H max. b 26.0mm
    ⌀ H min. a 34.0mm
    ⌀ J max. b 3.0mm
    ⌀ J min. a 9.5mm
    Angle 90
    Flexibilité Semi-rigide
    HW ± 20% 1.8mm
    JO ± 10% 35.3mm
    JW ± 20% 1.1mm
    JW ± 30% 1.1mm
    P ± 10% 81.0mm
    R ± 10% 19.0mm
    S nom. 36.0mm
    T ± 10% 1.0mm
    T ± 20% 1.0mm
    V max. 3.3mm
    Conformité ROHS Oui
    Durée de stockage 5 ans
    Désignation selon la norme VG VG 95343 T06 F 013 A
    ELV conforme (article 4 - 2) Oui
    Homologation(s)
    Homologation(s) VG 95343-6
    Méthode d'essai de la rigidité diélectrique ASTM D2671
    Numéro OTAN 5970-12-305-9879
    Produits dangereux (oui/non) Non
    Rigidité diélectrique 14kV/mm
    Résistance à la traction 15MPa
    Temp. min. de rétreint °C +135 °C
    Températures d'utilisation °C De -75 °C à +150 °C
    Tenue au feu ASTM D635
    Code douanier 39174000
    EAN13 / GTIN13 4031026153254
    Packaging PL1 - Hauteur (m) 0.035m
    Packaging PL1 - Largeur (m) 0.1m
    Packaging PL1 - Longueur (m) 0.13m
    Packaging PL1 - Poids (KG) 0.060001kg
    Packaging PL1 - Quantité 1
    Packaging PL1 - Volume (m³) 0.000455m³
    Packaging PL1 - nature/type sachet
    Pays d'origine GB
    Code UNSPSC 39121721
    ETIM 8.0 Key EC002464
    ETIM 9.0 Key EC002464
