Lanières assemblées avec embases à visser pour forte charge : X120RDHDM6

Lanière 369x7.7mm avec embase double à visser M6 en PA66HIRHS noir - X120RDHDM6, Code article: 156-01096

Embase à visser de la série DHDM - Idéale pour un routage en parallèle des câbles.

Principales caractéristiques

  • Maintien et guidage des câbles sûrs grâce au profilé en "H" des embases
  • Présence d'un insert métallique embouti dans l'embase plastique pour un vissage puissant
  • Lanières adaptées aux applications haute température et aux environnements sujets aux vibrations
  • Lanières proposées comme alternative à une gamme complète de brides métalliques, puisque couvrant une large gamme de diamètres de câbles
  • Existence de versions avec ergot anti-translation pour tubes et gaines annelées

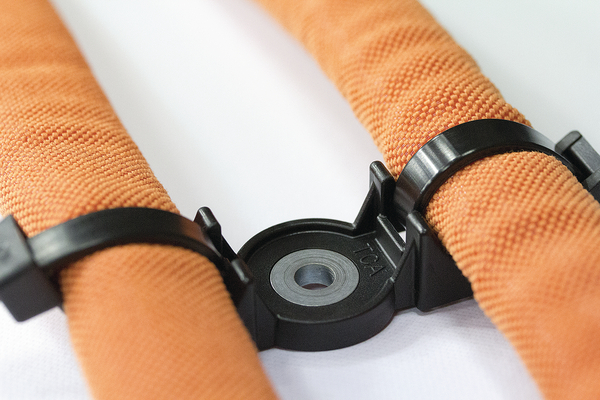

  • Version DHDM avec 2 colliers pour un routage en parallèle des câbles

Normes et certifications

Application

Utilisées dans l'industrie de l'automobile et du poids lourd pour la fixation des faisceaux électriques dans le compartiment moteur, ces pièces offrent également des solutions pour faire face aux fortes contraintes rencontrées dans de nombreux domaines industriels.

Série DHDM est compatible avec les industries suivantes:

Brève description Lanière 369x7.7mm avec embase double à visser M6 en PA66HIRHS noir - X120RDHDM6
Contenu 50pcs
Couleur Noir (BK)
Famille de produits Lanières assemblées avec embases à visser pour forte charge
GLOBAL PART DESCRIPTION X120RDHDM6-PA66HIRHS-BK
Mode de fixation Trou de fixation
Nom du produit Série DHDM
Outil(s) de pose MK6, MK9P, MK21, EVO9, EVO9HT
Qté par carton
Serrure à bande (tape) Cliquet en plastique
Surface d'inscription Aucun
Type de vis M6
Epaisseur T 1.6mm
Haut. (H) 15.5mm
Larg. W 7.7mm
Larg. W2 25.4mm
Long. (L) 369.0mm
Long. (L2) 59.4mm
Résistance à la traction en 535N
∅ max. du toron 100mm
∅ min. du toron 10.0mm
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -40 °C à +105 °C
EAN13 / GTIN13 4031026463414
Packaging PL1 - Hauteur (m) 0.1m
Packaging PL1 - Largeur (m) 0.4m
Packaging PL1 - Longueur (m) 0.26m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.848201kg
Packaging PL1 - Volume (m³) 0.0104
Packaging PL3 - Hauteur (m) 0.25m
Packaging PL3 - Longueur (m) 0.6m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 4.142804kg
Packaging PL3 - Quantité 200
Packaging PL3 - Volume (m³) 0.06
Packaging PL3- Largeur (m) 0.4m
Packaging PL4 - Hauteur (m) 1.144m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 87.285kg
Packaging PL4 - Volume (m³) 1.098
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 50
Poids 0.8482kg
Quantité du packaging PL4 3200
ETIM 6.0 EC000046

Update: 17/10/2020 © HellermannTyton 2020
