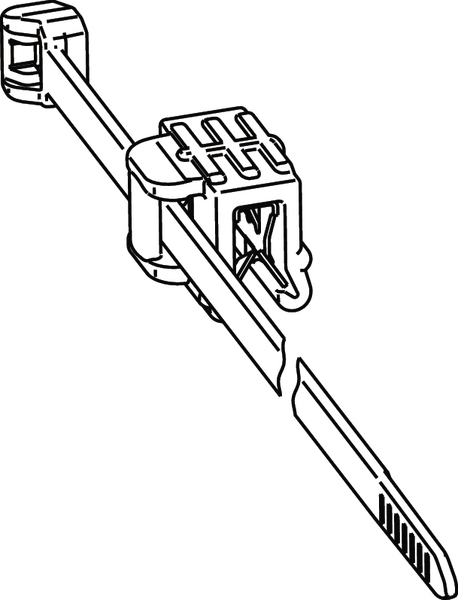

Lanières assemblées pour bord de tôle : T50ROSEC22

Lanière de fixation pour bord de tôle 200 x 4.6 mm en PA66HS noir - T50ROSEC22, Code article: 156-00011

Principales caractéristiques

  • Lanières assemblées faciles à installer à la main et sans outil, par simple enfoncement sur un bord de tôle ou une nervure
  • La tête du collier peut être orientée de manière à faciliter le serrage
  • Lanières adaptées à des épaisseurs de panneaux de 1 à 3 mm
  • Lanières adaptées au serrage de petits diamètres (1 mm min.)
  • Insert métallique double griffe, en acier traité, pour un maintien sûr et un effort à l'arrachement conséquent
  • Lanières pratiques et appréciées des applications ne pouvant s'autoriser un perçage ou une solution avec adhésif

Normes et certifications

Application

Les lanières pour bord de tôle trouvent naturellement leur place pour les applications sans perçage ni trou de fixation, ou lorsque la température d'utilisation conduit à rejeter les solutions adhésives. Une fois le câble serré, le clip bord de tôle est prêt à être fixé au panneau. Ces lanières, très largement utilisées dans l'industrie automobile et dans le bâtiment, offrent un gain de temps considérable au montage.

1 .0 - 3.0 mm, collier sur le côté est compatible avec les industries suivantes:

Application 2 Les lanières EdgeClip sont conçues pour résister à des charges qui varient en fonction du type de support. Si le support est trop lisse, l’insert métallique peut déraper et le clip se détachera. HellermannTyton recommande d’effectuer des essais avant de valider le produit pour une installation
Brève description Lanière de fixation pour bord de tôle 200 x 4.6 mm en PA66HS noir - T50ROSEC22
Contenu 500pcs
Couleur Noir (BK)
Description Disponibles en crantage intérieur ou en crantage extérieur, les lanières assemblées pour bord de tôle sont faciles à mettre en place à la main par simple enfoncement sur un panneau d'épaisseurs 1 à 3 mm sans nécessité de percer le support. La tenue à l'arrachement est importante du fait de la présence d'un insert métallique double griffe. Différentes versions de lanières pour bord de tôle sont disponibles pour répondre à des besoins variés: - Routage des câbles le long du bord de tôle - Routage des câbles perpendiculairement au bord de tôle La solution EdgeClip combinée à un collier à crantage extérieur offre l'assurance de câbles fermement maintenus sans risque d'endommagement, la surface lisse et sans crantage étant en contact des câbles.
Description Crantage extérieur
Famille de produits Lanières assemblées pour bord de tôle
Fermeture amovible (Oui / Non) Non
GLOBAL PART DESCRIPTION T50ROSEC22-PA66HS/PA66HIRHS-BK

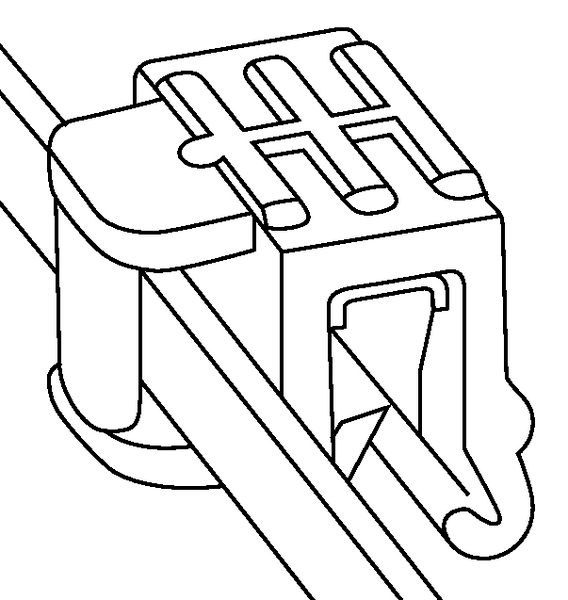

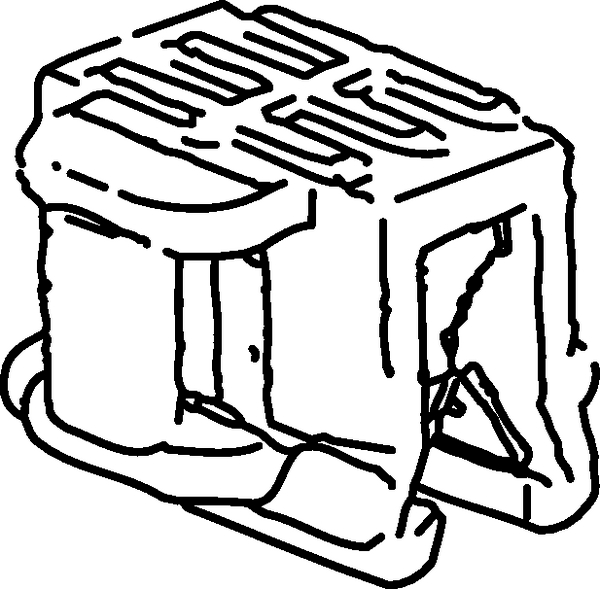

Mode de fixation EdgeClip, vue de côté, assemblé
Nom du produit 1 .0 - 3.0 mm, collier sur le côté
Outil(s) de pose MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9
Qté par sachet
Surface d'inscription Aucun
Epaisseur T 1.3mm
Haut. (H) 1.3mm
Haut. (H2) 12.5mm
Larg. W 4.6mm
Larg. W2 9.2mm
Long. (L) 200mm
Long. (L2) 15.0mm
Pour panneau d'épaisseur min. - max. 1 - 3 mm
Pour panneau d'épaisseur min. - max. 0 - 0.1 "
Résistance à la traction en 225N
∅ max. du toron 45.0mm
∅ min. du toron 1.0mm
du collier Polyamide 6.6, haute température (PA66HS)
du pied Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, haute température (PA66HS), Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Produits dangereux (oui/non) Non
Températures d'utilisation De -40 °C à +105 °C
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 HB
EAN13 / GTIN13 4031026240626
Packaging PL1 - Hauteur (m) 0.05m
Packaging PL1 - Largeur (m) 0.31m
Packaging PL1 - Longueur (m) 0.12m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 1.586664kg
Packaging PL1 - Volume (m³) 0.00186
Packaging PL3 - Hauteur (m) 0.368m
Packaging PL3 - Longueur (m) 0.584m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 13.513312kg
Packaging PL3 - Quantité 4000
Packaging PL3 - Volume (m³) 0.083
Packaging PL3- Largeur (m) 0.386m
Packaging PL4 - Hauteur (m) 1.249m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 183.192kg
Packaging PL4 - Volume (m³) 1.199
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 500
Poids 1.55kg
Quantité du packaging PL4 48000
Code UNSPSC 39121703
ETIM 6.0 EC000046
