Lanières de fixation assemblées avec pied sapin : T30RFT6

Pour trous ronds - Série FT6, Code article: 156-01692

Principales caractéristiques

  • Lanières faciles à installer à la main et sans outil, par simple enfoncement dans un trou prévu à cet effet
  • Présence d'une jupe minimisant les risques d'infiltration de poussières, salissures et eau
  • Design en pied sapin pour une large plage d'épaisseurs de support
  • Lanières adaptées aux trous taraudés
  • Pied sapin amovible le long de la bande du collier

Normes et certifications

Application

Initialement conçues pour la fixation de faisceaux dans l'automobile, la facilité d’utilisation de ces lanières leur permettent d'être également utilisées dans l'industrie aéronautique et dans la construction d'appareils électroniques ou d'équipements électroménagers.

Pour trous ronds - Série FT6 est compatible avec les industries suivantes:

Contenu 500pcs
Couleur Naturel (NA), Gris (GY)

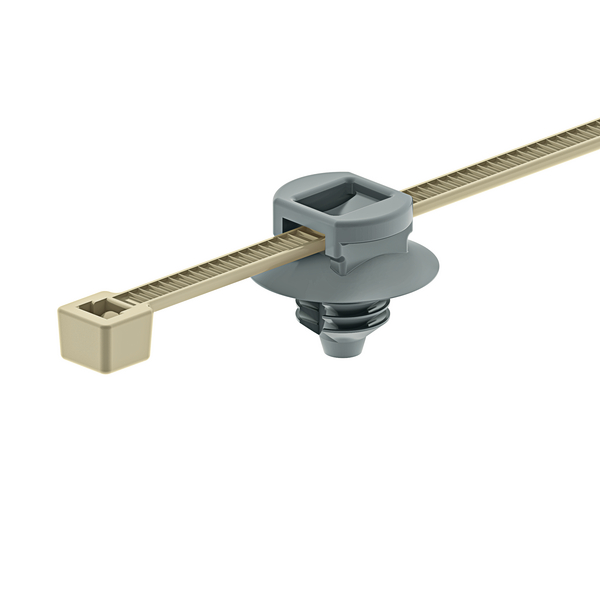

Description Ces lanières assemblées sont constituées de deux éléments: un collier de serrage et un pied de fixation sapin amovible sur toute la longueur de bande du collier. Elles sont faciles à installer à la main et sans outil, par simple enfoncement dans un trou prévu à cet effet et offre une fixation adaptable à l'épaisseur du support. En effet, le design du pied en "sapin" en combinaison avec une jupe permet de compenser les variations d'épaisseurs du support, s'adaptant ainsi à bien des applications. De plus, la jupe recouvre le perçage permettant de réduire les risques d'intrusion de poussière, salissure et humidité. La tête du collier peut être orientée de manière à faciliter le serrage de la lanière par l'opérateur. Ces lanières assemblées sont disponibles en crantage intérieur ou en crantage extérieur en fonction du besoin.
Description Crantage intérieur
Famille de produits Lanières de fixation assemblées avec pied sapin
GLOBAL PART DESCRIPTION T30RFT6-PA46-NA/GY
Mode de fixation Pied sapin
Nom du produit Pour trous ronds - Série FT6
Outil(s) de pose MK3PNSP2, MK3SP, MK20, EVO7
Qté par sachet
Serrure à bande (tape) Cliquet en plastique
Surface d'inscription Aucun
Haut. (H) 1.1mm
Haut. (H2) 7.5mm
Larg. W 3.5mm
Larg. W2 9.0mm

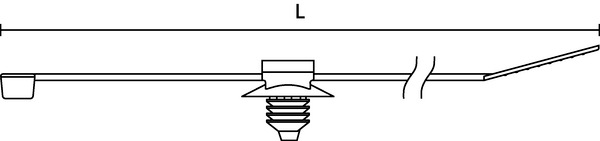

Long. (L) 150mm
Long. (L2) 11.6mm
Pour panneau d'épaisseur min. - max. 0.8 - 3 mm
Résistance à la traction en 135N
∅ de la jupe 16.0mm
∅ max. du toron 34.0mm
∅ min. du toron 5.0mm
∅ trou de fixation (FH) 6.4 - 7.1 mm
du collier Polyamide 4.6 (PA46)
du pied Polyamide 4.6 (PA46)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 4.6 (PA46)
Produits dangereux (oui/non) Non
Températures d'utilisation De -40 °C à +130 °C (+150 °C, 5000 h; +195 °C, 500 h)
Températures d'utilisation - °C De -40 °C à +150 °C
Tenue au feu UL94 V2
EAN13 / GTIN13 4031026576268
Packaging PL1 - Hauteur (m) 0.15m
Packaging PL1 - Largeur (m) 0.41m
Packaging PL1 - Longueur (m) 0.3m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.632315kg
Packaging PL1 - Volume (m³) 0.01845
Packaging PL3 - Hauteur (m) 0.368m
Packaging PL3 - Longueur (m) 0.584m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 9.67241kg
Packaging PL3 - Quantité 7000
Packaging PL3 - Volume (m³) 0.083
Packaging PL3- Largeur (m) 0.386m
Packaging PL4 - Hauteur (m) 1.248m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 137.1kg
Packaging PL4 - Volume (m³) 1.198
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 500
Poids 0.6105kg
Quantité du packaging PL4 84000
ETIM 6.0 EC000046
