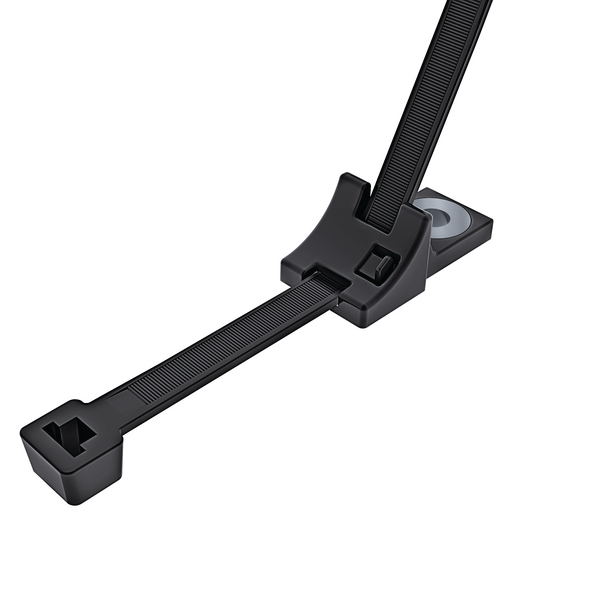

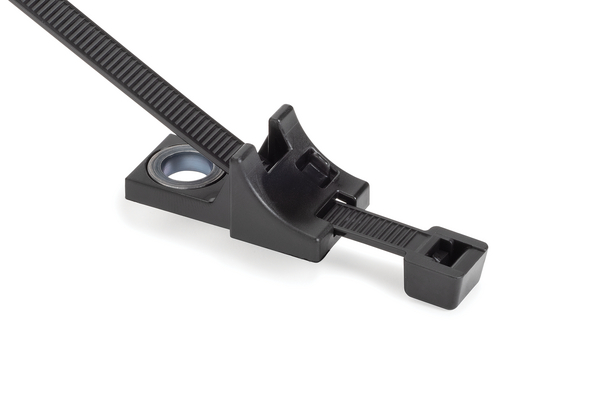

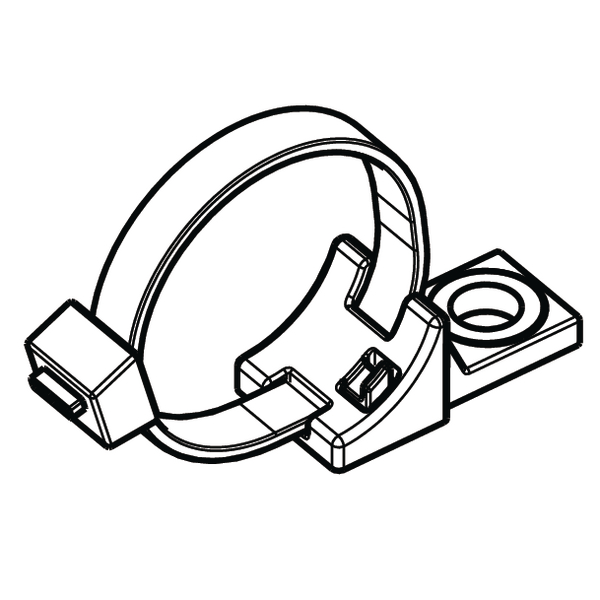

Lanières assemblées avec embases à visser pour forte charge : T120RHDM8

Lanière 390x7.6mm avec embase à visser M8 en PA66HIRHS noir - T120RHDM8, Code article: 156-00408

Principales caractéristiques

  • Maintien et guidage des câbles sûrs grâce au profilé en "H" des embases
  • Présence d'un insert métallique pour un vissage puissant
  • Adaptées aux applications haute température et aux environnements sujets aux vibrations
  • Lanières proposées comme alternative aux brides métalliques, puisqu'elles couvrent une large gamme de diamètres de câbles
  • Existence de versions avec ergot anti-translation pour tubes et gaines annelées
  • Version avec 2 colliers pour un routage en parallèle des câbles
  • Version longue pour maintien de tubes de forme ovale

Normes et certifications

Application

Utilisées dans l'industrie de l'automobile et du poids lourd pour la fixation des faisceaux électriques dans le compartiment moteur, ces pièces offrent également des solutions pour faire face aux fortes contraintes rencontrées dans de nombreux domaines industriels.

Série HDM8, embases à visser pour vis M8 est compatible avec les industries suivantes:

Brève description Lanière 390x7.6mm avec embase à visser M8 en PA66HIRHS noir - T120RHDM8
Contenu 100pcs
Couleur Noir (BK)
Description Crantage intérieur
Famille de produits Lanières assemblées avec embases à visser pour forte charge
GLOBAL PART DESCRIPTION T120RHDM8-PA66HIRHS-BK
Mode de fixation Trou de fixation
Nom du produit Série HDM8, embases à visser pour vis M8
Outil(s) de pose MK6, MK9P, MK21, EVO9, EVO9HT
Qté par sachet
Serrure à bande (tape) Cliquet en plastique
Surface d'inscription Aucun
Type de vis M8
Haut. (H) 16.0mm
Larg. max. du collier (G) 7.8mm
Larg. max. du collier G (impérial) 0.31
Larg. W 7.6mm
Larg. W2 20.0mm
Long. (L) 390.0mm
Long. (L2) 37.5mm
Résistance à la traction en 535N
∅ max. 1. boucle 100mm
∅ max. du toron 105mm
∅ min. du toron 15.0mm
du collier Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
du pied Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Produits dangereux (oui/non) Non
Températures d'utilisation De -40 °C à +105 °C
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 HB
EAN13 / GTIN13 4031026426600
Packaging PL1 - Hauteur (m) 0.055m
Packaging PL1 - Largeur (m) 0.172m
Packaging PL1 - Longueur (m) 0.427m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 1.0kg
Packaging PL1 - Volume (m³) 0.00404
Packaging PL3 - Hauteur (m) 0.25m
Packaging PL3 - Longueur (m) 0.6m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 6.75kg
Packaging PL3 - Quantité 600
Packaging PL3 - Volume (m³) 0.06
Packaging PL3- Largeur (m) 0.4m
Packaging PL4 - Hauteur (m) 1.144m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 129.0kg
Packaging PL4 - Volume (m³) 1.098
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 100
Poids 1.0kg
Quantité du packaging PL4 9600
Quantité minimum de commande 600
ETIM 6.0 EC000046
