Lanières assemblées orientables pour bord de tôle : CBTO50R

Lanière rotative 202x4.6mm pour bord de tôle en PA66HS noir - CBTO50R, Code article: 156-01601

Principales caractéristiques

  • Lanières assemblées faciles à installer, à la main et sans outil, par simple enfoncement sur un bord de tôle ou une nervure
  • La tête du collier est orientable pour faciliter le serrage
  • Collier rotatif à 90° ou 360° pour s'adapter à l'installation lors du montage
  • Lanières adaptées à des épaisseurs de panneaux allant de 1 à 3 mm
  • Présence d'un insert métallique double griffe en acier traité pour un maintien sûr et un effort à l'arrachement conséquent
  • Lanières pratiques et appréciées des applications ne pouvant s'autoriser un perçage ou une solution avec adhésif

Normes et certifications

Application

Les lanières pour bord de tôle trouvent naturellement leur place pour les applications sans perçage ni trou de fixation, ou lorsque la température d'utilisation conduit à rejeter les solutions adhésives. Une fois le câble serré, le clip bord de tôle est prêt à être fixé au panneau. Ces lanières, très largement utilisées dans l'industrie automobile et dans le bâtiment, offrent un gain de temps considérable au montage.

CBTO50R pour un diamètre maximum de 47 mm, rotation possible sur 90° est compatible avec les industries suivantes:

Anti rotation (oui / non) NO
Application 2 Les lanières EdgeClip sont conçues pour résister à des charges qui varient en fonction du type de support. Si le support est trop lisse, l’insert métallique peut déraper et le clip se détachera. HellermannTyton recommande d’effectuer des essais avant de valider le produit pour une installation.
Brève description Lanière rotative 202x4.6mm pour bord de tôle en PA66HS noir - CBTO50R
Contenu 500pcs
Couleur Noir (BK)
Description Les lanières pour bord de tôle sont faciles à mettre en place par simple enfoncement à la main sur le rebord du support ou sur une nervure prévue à cet effet. Les lanières EdgeClip orientables offrent la possibilité de tourner le collier en cours d'installation de manière à router les câbles dans l'espace imparti. La lanière CBT30MR est orientable sur 360° tandis que les autres lanières CBTO sont orientables sur 90° uniquement.
Description Crantage intérieur
Famille de produits Lanières assemblées orientables pour bord de tôle
Fermeture amovible (Oui / Non) Non
GLOBAL PART DESCRIPTION CBTO50R-PA66HS/PA66HIRHS-BK
Mode de fixation Edge Clips avec collier de serrage

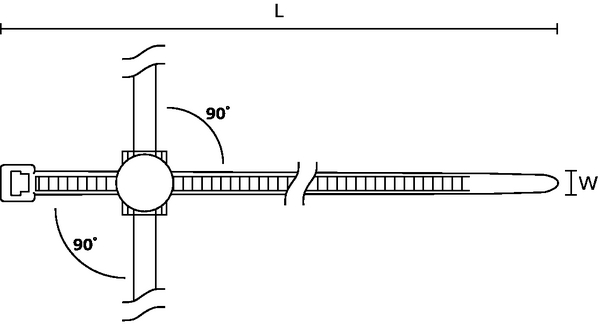

Nom du produit CBTO50R pour un diamètre maximum de 47 mm, rotation possible sur 90°
Outil(s) de pose MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO9
Qté par sachet
Surface d'inscription Aucun
Epais. max. paroi 1.0 – 3.0mm
Epaisseur T 1.2mm
Haut. (H) 1.2mm
Haut. (H2) 15.2mm
Larg. max. du collier (G) 4.6mm
Larg. max. du collier G (impérial) 0.18"
Larg. W 4.6mm
Larg. W2 12.0mm
Long. (L) 202mm
Long. (L2) 13.2mm
Pour panneau d'épaisseur min. - max. 1 - 3 mm
Pour panneau d'épaisseur min. - max. 0 - 0.1 "
Résistance à la traction en 225N
∅ max. du toron 47.0mm
∅ min. du toron 2.0mm
du collier Polyamide 6.6, haute température (PA66HS)
du pied Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologué UL (US et Canada) Non
Matière Polyamide 6.6, haute température (PA66HS), Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Numéro OTAN 5975-12-395-8704
Produits dangereux (oui/non) Non
Reconnu UL (US et Canada) Non
Températures d'utilisation De -40 °C à +105 °C (+145 °C, 500 h)
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 V2
EAN13 / GTIN13 4031026233055
Packaging PL1 - Hauteur (m) 0.2m
Packaging PL1 - Largeur (m) 0.45m
Packaging PL1 - Longueur (m) 0.395m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 1.471135kg
Packaging PL1 - Volume (m³) 0.03555
Packaging PL3 - Hauteur (m) 0.368m
Packaging PL3 - Longueur (m) 0.584m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 12.58908kg
Packaging PL3 - Quantité 4000
Packaging PL3 - Volume (m³) 0.083
Packaging PL3- Largeur (m) 0.386m
Packaging PL4 - Hauteur (m) 1.248m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 172.056kg
Packaging PL4 - Volume (m³) 1.198
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 500
Poids 1.442kg
Quantité du packaging PL4 48000
Quantité minimum de commande 500
Code UNSPSC 39121703
ETIM 6.0 EC000046

Update: 17/10/2020 © HellermannTyton 2020
