Lanières avec clip pour bord de tôle, orientable : CBT30MR

Lanière rotative 160 x 3.5 mm pour bord de tôle en PA66HS + POM noir-CBT30MR, Code article: 156-00049

Principales caractéristiques

  • Lanières assemblées faciles à installer à la main et sans outil, par simple enfoncement sur un bord de tôle* ou une nervure

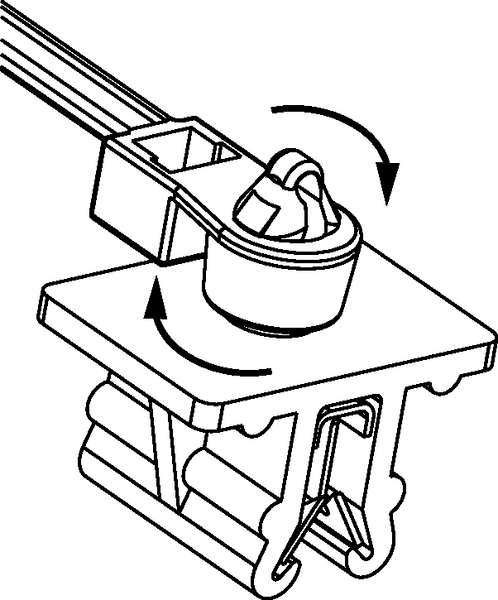

  • Collier rotatif sur 360° pour s'adapter à l'installation au cours du montage
  • Lanières adaptées à des épaisseurs de panneaux de 1 à 3 mm

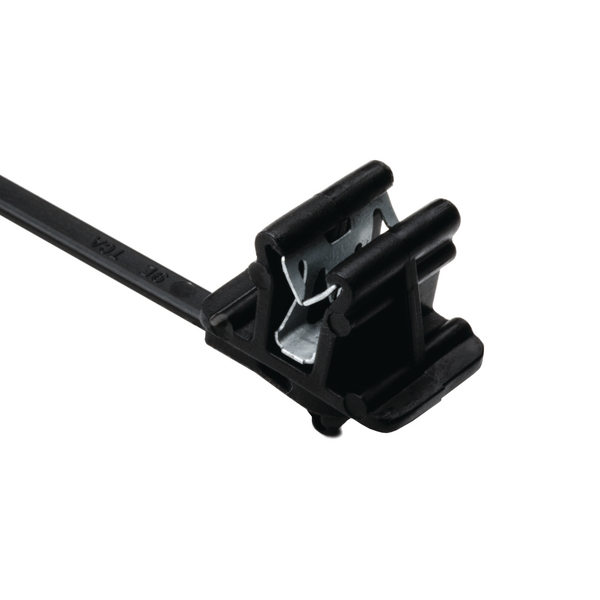

  • Présence d'un insert métallique double griffe en acier traité pour un maintien sûr et un effort à l'arrachement conséquent
  • Lanières pratiques et appréciées des applications ne pouvant s'autoriser un perçage ou une solution avec adhésif

Normes et certifications

Application

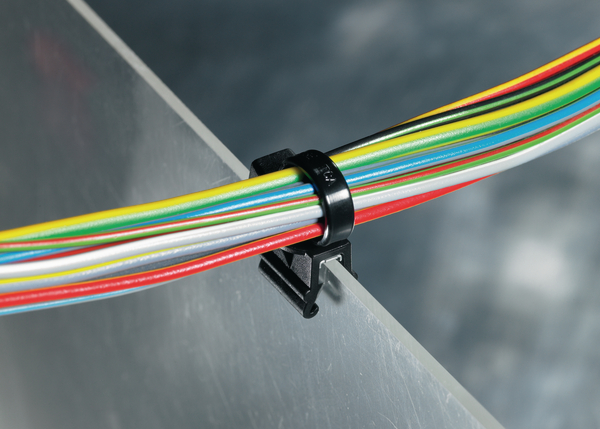

Les lanières pour bord de tôle trouvent naturellement leur place pour les applications sans perçage ni trou de fixation, ou lorsque la température d'utilisation conduit à rejeter les solutions adhésives. Une fois le câble serré, le clip bord de tôle est prêt à être fixé au panneau. Ces lanières, très largement utilisées dans l'industrie automobile et dans le bâtiment, offrent un gain de temps considérable au montage.

CBT30MR pour un diamètre maximal du toron de 32 mm, rotation possible de 360° est compatible avec les industries suivantes:

Ailes sur la base du clip (oui/non) NO
Application 2 Les lanières EdgeClip sont conçues pour résister à des charges qui varient en fonction du type de support. Si le support est trop lisse, l’insert métallique peut déraper et le clip se détachera. HellermannTyton recommande d’effectuer des essais avant de valider le produit pour une installation.
Brève description Lanière rotative 160 x 3.5 mm pour bord de tôle en PA66HS + POM noir-CBT30MR
Contenu 500pcs
Couleur Noir (BK)
Description Les lanières pour bord de tôle sont faciles à mettre en place par simple enfoncement à la main sur le rebord du support ou sur une nervure prévue à cet effet. Les lanières EdgeClip orientables offrent la possibilité de tourner le collier en cours d'installation de manière à router les câbles dans l'espace imparti. La lanière CBT30MR est orientable sur 360° tandis que les autres lanières CBTO sont orientables sur 90° uniquement.
Description Crantage intérieur
Famille de produits Lanières avec clip pour bord de tôle, orientable
GLOBAL PART DESCRIPTION CBT30MR-PA66HS/POM-BK
Mode de fixation Edge Clips avec collier de serrage
Nom du produit CBT30MR pour un diamètre maximal du toron de 32 mm, rotation possible de 360°
Outil(s) de pose MK3PNSP2, MK20, EVO7
Principales caractéristiques Ces lanières pour bords de tôle sont simples et facile à mettre en place par enfoncement à la main sur un rebord ou une nervure. La possibilité de venir orienter à 90° ou à 360° les câbles à maintenir procure une flexibilité grandement appréciée lors de l'installation.
Qté par carton
Surface d'inscription Aucun
Epais. max. paroi 1.0 – 3.0mm
Haut. (H) 1.2mm
Larg. max. du collier (G) 3.5mm
Larg. max. du collier G (impérial) 0.14"
Larg. W 3.5mm
Larg. W2 19.0mm
Long. (L) 160mm
Long. (L2) 13.5mm
Pour panneau d'épaisseur min. - max. 1 - 2.5 mm
Pour panneau d'épaisseur min. - max. 0 - 0.1 "
Résistance à la traction en 135N
∅ max. du toron 32.0mm
∅ min. du toron 1.5mm
du collier Polyamide 6.6, haute température (PA66HS)
du pied Polyacétal (POM)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologué UL (US et Canada) Non
Matière Polyamide 6.6, haute température (PA66HS), Polyacétal (POM)
Produits dangereux (oui/non) Non
Reconnu UL (US et Canada) Non
Températures d'utilisation - °C De -40 °C à +90 °C
Tenue au feu UL94 HB
EAN13 / GTIN13 4031026254296
Packaging PL1 - Hauteur (m) 0.15m
Packaging PL1 - Largeur (m) 0.3m
Packaging PL1 - Longueur (m) 0.4m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 1.405993kg
Packaging PL1 - Volume (m³) 0.018
Packaging PL3 - Hauteur (m) 0.368m
Packaging PL3 - Longueur (m) 0.584m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 14.87993kg
Packaging PL3 - Quantité 5000
Packaging PL3 - Volume (m³) 0.083
Packaging PL3- Largeur (m) 0.386m
Packaging PL4 - Hauteur (m) 1.249m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 199.56kg
Packaging PL4 - Volume (m³) 1.199
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 500
Poids 1.384kg
Quantité du packaging PL4 60000
Code UNSPSC 39121702
ETIM 6.0 EC000046

Update: 17/10/2020 © HellermannTyton 2020
