Bagues repères pré-imprimées : WIC Tool

Outil de pose pour bagues ouvertes de ø 0,8 à 5,3 mm, section de 0,15 à 6 mm², Code article: 561-00001

Principales caractéristiques

  • Bagues repères en Nylon pré-imprimés faciles à utiliser et rapides à installer.
  • Solution idéale pour de l‘identification électrique par chiffres, lettres et symboles normalisés, que ce soit pour une installation en cours ou pour la reprise d'un câblage existant.
  • Les repères s‘imbriquent entre eux pour un alignement parfait du texte.
  • Les repères résistent aux vibrations, les bagues se verrouillent sur les fils et les câbles fermement.
  • Le système de grip maintient les repères sur les câbles et évite les rotations.
  • L’outil manuel WIC Tool est compatible avec les 4 tailles de bagues et peut contenir jusqu'à 20 repères.
  • Disponible en jaune, blanc et code couleur international des résistances.
  • Les repères L1, L2, L3, PE sont également disponibles en jaune ou dans d'autres couleurs.
  • Les couleurs des plaquettes de WIC permettent de différencier les tailles: WIC0 (vert), WIC1 (rouge), WIC2 (bleu), WIC3 (jaune).
  • Deux accessoires sont disponibles pour identifier les câbles de 6mm² jusqu'à 25mm² (WICA-AC10-25) et pour les diamètres supérieurs à 95mm² (WIC-ACT-BK).

Normes et certifications

Application

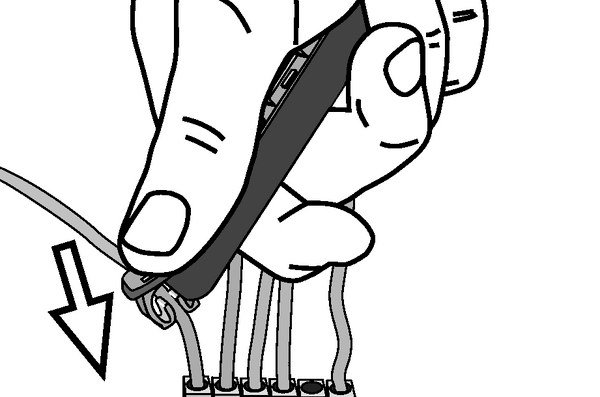

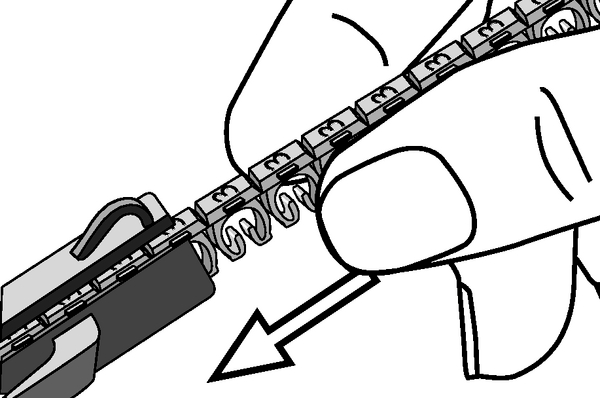

Les repères WIC pré-imprimés se clipsent facilement sur des câble ou des fils. Le WIC Tool permet une application simple du repère - insérez simplement les repères dans l'outil, glissez les repères vers le bas et appliquez le sur le câble en effectuant une rotation du poignet avec l'outil pour détacher le repère. Dans le cas d'une utilisation sur de la fibre optique, il convient d'utiliser la plus petite taille et l'appliquer manuellement.
Tous les repères sont équipés d'un système de grip qui assure un alignement parfait du texte.
Les deux accessoires WIC sont adaptés pour l'identification des câbles de gros diamètres (6mm-95mm²).

WIC - bagues ouvertes et accessoires est compatible avec les industries suivantes:

Avec espace pour étiquette Non
Brève description Outil de pose pour bagues ouvertes de ø 0,8 à 5,3 mm, section de 0,15 à 6 mm²
Contenu 5pcs
Couleur Noir (BK)
Description Autres
Description Outils de mise en oeuvre
Description WICTOOL
Famille de produits Bagues repères pré-imprimées
GLOBAL PART DESCRIPTION WIC Tool-PA6GF15-BK
Mode de fixation Autres
Méthode de montage d'identification ETIM Autres
Nom du produit WIC - bagues ouvertes et accessoires
Qté par boîte
Méthode d'impression Jet d'encre
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) EN 60062, IEC 304
Matière Polyamide 6, renforcé en fibres de verre (PA6GF15 %)
Produits dangereux (oui/non) Non
Sans halogène Oui
Températures d'utilisation - °C De -40 °C à +85 °C
Tenue au feu UL94 V0
EAN13 / GTIN13 4031026210766
Packaging PL1 - Hauteur (m) 0.03m
Packaging PL1 - Largeur (m) 0.047m
Packaging PL1 - Longueur (m) 0.141m
Packaging PL1 - nature/type pack
Packaging PL1 - Poids (KG) 0.055kg
Packaging PL1 - Volume (m³) 0.0002
Packaging PL2 - Hauteur (m) 0.063m
Packaging PL2 - Longueur (m) 0.188m
Packaging PL2 - nature/type carton
Packaging PL2 - Poids (KG) 0.081kg
Packaging PL2 - Quantité 5
Packaging PL2- Largeur (m) 0.055m
Packaging PL3 - Hauteur (m) 0.27m
Packaging PL3 - Longueur (m) 0.6m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 7.674kg
Packaging PL3 - Quantité 270
Packaging PL3 - Volume (m³) 0.0648
Packaging PL3- Largeur (m) 0.4m
PL1 Quantity 5
Poids 0.055kg
Volume du packaging PL2 0.0007
ETIM 6.0 EC001530

Update: 07/09/2019 © HellermannTyton 2019
