06/03/2021

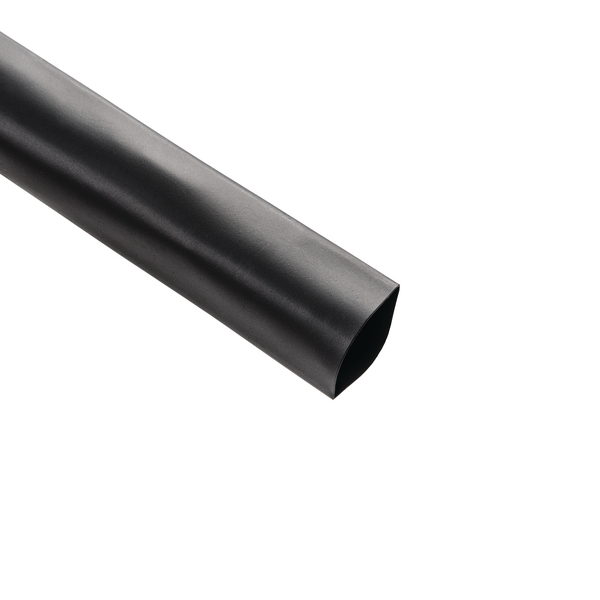

Gaines thermorétractables 2:1, paroi fine : TCN20-12.7/6.4

Gaine thermorétractable polyoléfine TCN20, 2:1, noir, 12.7/6.4, rouleau 100mCode article: 300-73080

Principales caractéristiques

  • Gaine à paroi fine en Polyoléfine pour applications générales
  • Auto-extinguible, UL224 VW-1, CSA
  • Rétreint rapide
  • Faible température de rétreint
  • Disponible sur demande en bleu, blanc ou rouge (transparent pour la TCN24)
  • Egalement disponible en longueur pratique de 1m et des diamètres de 2,4 à 101,6 mm et en nombreux coloris : noir, bleu, blanc, rouge, jaune, marron, gris, orange, vert, violet et rose (transparent pour la TCN24)

Normes et certifications

Application

La gaine TCN20 convient à un très grand nombre d'applications comme l'isolation électrique, la protection mécanique et le regroupement de faisceaux.

Avec colle intérieure (oui/non) Non
Brève description Gaine thermorétractable polyoléfine TCN20, 2:1, noir, 12.7/6.4, rouleau 100m
Contenu 100m
Couleur Noir (BK)
Description Paroi fine
Famille de produits Gaines thermorétractables 2:1, paroi fine
GLOBAL PART DESCRIPTION TCN20-12.7/6.4-PO-X-BK
Imprimable (oui/non) Oui
Nom du produit TCN20, noir et coloré, auto-extinguible, en rouleau
Outil(s) de pose H6100, E4500
Qté par bobine
Rapport de rétreint 2:1
Taille (en pouces) 1/2"
Epais. paroi WT 0.65mm
Epais. paroi WT (impérial) .025"
Forme du tube Plat
Long. (L) 100m
Variation longitudinale +/-5%
∅ expansé (D) min. 12.7mm
∅ expansé D min. (impérial) 0.5"
∅ max. après rétreint (d) 6.4mm
∅ max. après rétreint d (impérial) 0.25"
∅ nominal 12.7mm
∅ Nominal (impérial) 0.5"
Allongement à la rupture 400%
Classe d'isolation E (VDE 0530)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) C22.2 no. 198.1-06, UL 224 125 °C 600V VW-1
Homologué CSA Oui
Homologué UL (US et Canada) Non
Matière Polyoléfine réticulée (PO-X)
N° de dossier UL E143529
Produits dangereux (oui/non) Non
Reconnu UL (US et Canada) Oui
Rigidité diélectrique 20 kV/mm
Résistance de contact 10¹⁴ Ω cm
Résistance à la traction 14MPa
Sans halogène Non
Temp. min. de rétreint - °C +100 °C
Températures d'utilisation - °C De -55 °C à +125 °C
Tenue au feu UL224 VW1
UL OCD link Link Link
EAN13 / GTIN13 4031026282787
Long. du rouleau (impérial) 328.0ft
Long. du rouleau (m) 100.0m
Packaging PL1 - Hauteur (m) 0.07m
Packaging PL1 - Largeur (m) 0.385m
Packaging PL1 - Longueur (m) 0.385m
Packaging PL1 - nature/type bobine
Packaging PL1 - Poids (KG) 2.366kg
Packaging PL1 - Volume (m³) 0.01038
Packaging PL3 - Hauteur (m) 0.42m
Packaging PL3 - Longueur (m) 0.405m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 12.33kg
Packaging PL3 - Quantité 500
Packaging PL3 - Volume (m³) 0.0689
Packaging PL3- Largeur (m) 0.405m
Packaging PL4 - Hauteur (m) 0.984m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 70.32kg
Packaging PL4 - Volume (m³) 0.945
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 100
Poids 2.366kg
Quantité du packaging PL4 2000
Code UNSPSC 39121723
ETIM 6.0 EC000217

Update: 27/02/2021 © HellermannTyton 2021
