Raccord coudé 90° HGL-90F, ⌀ nominal 13, M16, PA66, noir, sachet 10 pcs
Article 166-23200 | HGL13-90F-M16-PA66/NPB/TPE-BK |

Copied

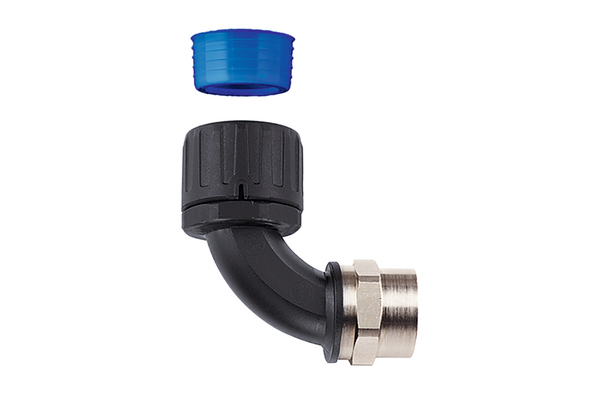

Raccord plastique HelaGuard HGL-90F coudé à 90°, filetage interne tournant.
Raccord HelaGuard, coudé à 90° avec filetage interne tournant

    • Mono-pièce, assemblage rapide
    • Résistance élevée à l'arrachement
    • Haute résistance aux solvants et aux huiles
    • Sans halogène, soufre ni phosphore
    Ajouter aux favoris

     Demander un devis
    Télécharger CAD-Download
    Application Raccord plastique HelaGuard coudé à 90° avec filetage interne tournant. Livré avec un joint et une rondelle.
    Répond aux IP66, IP67, IP68 et IP69k.
    Brève description Raccord coudé 90° HGL-90F, ⌀ nominal 13, M16, PA66, noir, sachet 10 pcs
    Contenu 10pcs
    Couleur Noir (BK)
    Description Very Short (BMEcat) (max. 40 characters) Raccord coudé 90°HGL13-90F-M16
    Famille de produits Raccords plastiques avec filetage interne tournant
    Filetage rotatif (oui / non) Oui
    Fonction de décharge de traction Non
    GLOBAL PART DESCRIPTION HGL13-90F-M16-PA66/NPB/TPE-BK
    Matière Polyamide 6.6 (PA66), Laiton nickelé (NPB), Elastomère thermoplastique (TPE)
    Nom du produit HGL-90F - raccord coudé à 90°, IP68
    Poids/unité 0.0405kg
    Qté par sachet
    Référence HGL13-90F-M16
    Type de connexion Raccordement par enclipsage
    Type de filetage Métrique
    Variante Coude à 920°
    fil de laiton (oui/non) Oui
    ⌀ Nominal (impérial) 0.5"
    ⌀ du pas 10mm
    ⌀ ext. max. (OD max.) 24mm
    ⌀ nominal 13mm
    ⌀ écrou (A/F2) 20mm
    Angle 90
    Dimension du filetage (métrique) M16
    Long. (L) 61mm
    Long. filetage (TL) 14mm
    Plus petit diamètre intérieur 10.5mm
    Taille d'alésage min. (B) 10.5mm
    CAS Nummer 7439-92-1
    Conformité ROHS Oui
    EC Number 231-100-4
    ELV conforme (article 4 - 2) Oui
    Homologation(s)
    Homologation(s) UL-Recognized
    Produits dangereux (oui/non) Non
    Sans halogène Oui
    Substances critiques contenues Lead in Copper alloy 4%
    Températures d'utilisation °C De -50 °C à +135 °C
    Tenue au feu UL94 V2
    classe de protection IP IP66, IP67, IP68, IP69k
    Code douanier 74122000
    EAN13 / GTIN13 4031026304823
    Packaging PL1 - Hauteur (m) 0.024m
    Packaging PL1 - Largeur (m) 0.16m
    Packaging PL1 - Longueur (m) 0.19m
    Packaging PL1 - Poids (KG) 0.405001kg
    Packaging PL1 - Quantité 10
    Packaging PL1 - Volume (m³) 0.0007296m³
    Packaging PL1 - nature/type sachet
    Pays d'origine GB
    ETIM 8.0 Key EC001176
    ETIM 9.0 Key EC001176
