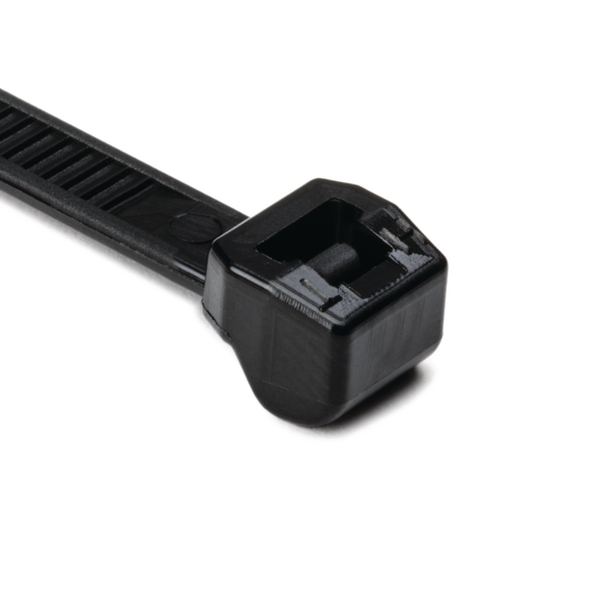

Colliers de serrage pour câbles à isolant mince T50ROS

Série OS, Code article: 118-05050

Principales caractéristiques

  • Colliers à crantage extérieur avec le côté lisse au contact des câbles
  • Colliers épousant au plus près l'enveloppe extérieure des câbles
  • Design de la tête arrondi possédant un faible encombrement
  • Colliers alliant facilité d'insertion et bonne résistance à la traction
  • Faciles à mettre en place à la main, ou à l'aide d'un outil de pose
  • Conformté à la norme NFF 16101 et à l'EN 45545-2

Normes et certifications

Application

Les colliers de la série OS, à crantage extérieur, ont aussi trouvé leur place dans de nombreux domaines pour lesquels des câbles à isolant mince et souple sont à maintenir. Ils sont très largement utilisés dans les industries ferroviaire, aéronautique, automobile, ainsi que dans les domaines informatique, électronique et télécom.

Série OS est compatible avec les industries suivantes:

  • Industrie aéronautique Industrie aéronautique
  • Industrie automobile Industrie automobile
  • Défense Défense
  • Industrie électrique Industrie électrique
Application 2 Utilisations - Ces colliers sont utilisés dans de nombreux domaines notamment lorsque des câbles à isolant mince et souple doivent être maintenus, tels que l'indutrie des transports, les installations informatiques et réseaux, l'industrie électronique...
Brève description (BMEcat) Collier à crantage extérieur 200 x 4.6 mm en PA66HS noir - T50ROS
Contenu 100pcs
Couleur Noir (BK)
Description Crantage extérieur
Famille de produits Colliers de serrage pour câbles à isolant mince
Fermeture amovible (Yes / No) Non
GLOBAL PART DESCRIPTION T50ROS-PA66HS-BK
Nom du produit Série OS
Outil(s) de pose MK3PNSP2, MK3SP, MK7HT, MK7P, MK20, EVO7, EVO7SP
Principales caractéristiques La demande croissante pour des serrages de plus en plus importants lors de l'installation de câbles a conduit à des problémes avec les colliers à crantage intérieurs conventionnels, qui abîment l'isolant des câbles, notamment dans les environnemnets avec de fortes vibrations. Les colliers de la série OS surmontent ces difficultés par leur conception, qui offre une insertion facile, un serrage puissant et un contact non agressif sur les isolants des câbles. Les angles émoussés minimisent les volumes et réduisent les risques d'accroche.
Qté par sachet
Serrure à bande (tape) Cliquet en plastique
Surface d'inscription Aucun
Epaisseur T 1.3mm
Haut. (H) 1.3mm
Hauteur de la tête du collier 5.9mm
Larg. maxi du collier G (impérial) 0.31"
Larg. W 4.6mm
Largeur de la tête du collier (métrique) 7.9mm
Long. (L) 200.0mm
Long. tête collier 6.75mm
Résistance à la traction en 225.0N
∅ max. du toron 50.0mm
∅ min. du toron 1.6mm
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) DIN EN 45545-2 (08/2013)
Homologué UL (US et Canada) Non
Matière Polyamide 6.6, haute température (PA66HS)
Produits dangereux (oui/non) Non
Propriétés mécanique Testés selon les normes EN 45545-2 et NFF 16 101
Reconnu UL (US et Canada) Non
Résultats EN 45545-2 R22 HL2, R23 HL2
Sans halogène Oui
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 V2
EAN13 / GTIN13 5022660181689
Packaging PL1 - Hauteur (m) 0.022m
Packaging PL1 - Largeur (m) 0.146m
Packaging PL1 - Longueur (m) 0.234m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.14kg
Packaging PL1 - Volume (m³) 0.00075
Packaging PL3 - Hauteur (m) 0.204m
Packaging PL3 - Longueur (m) 0.591m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 10.602kg
Packaging PL3 - Quantité 7000
Packaging PL3 - Volume (m³) 0.048
Packaging PL3- Largeur (m) 0.398m
Packaging PL4 - Hauteur (m) 1.164m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 233.04kg
Packaging PL4 - Volume (m³) 1.117
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 100
Poids 0.14kg
Quantité du packaging PL4 140000
Code UNSPSC 39121703
ETIM 6.0 EC000046

Update: 15/06/2019 © HellermannTyton 2019
