Eléments de fixation à rivet : TY5K3/5

Embase à riveter pour trou Ø 4.9 à 5.3 mm en PA66HS naturel - TY5K3/5, Code article: 152-11359

Principales caractéristiques

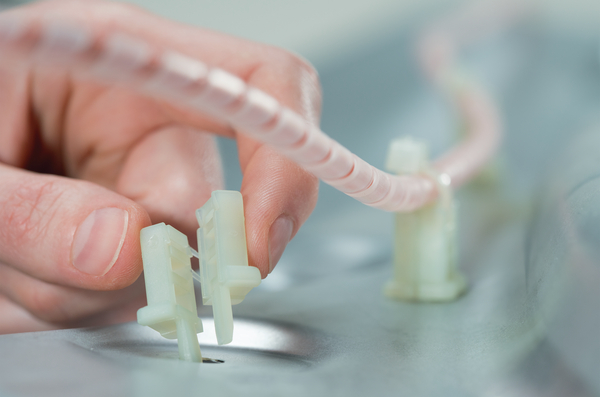

  • Clips monoblocs en 2 parties reliées par une charnière, à riveter
  • Mise en place simple et rapide par enfoncement offrant une fixation solide au support

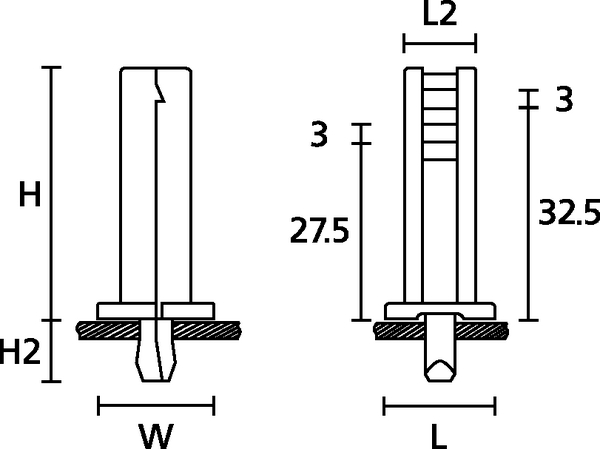

  • Versions disponibles de clips faisant office d'entretoises et offrant donc un espace supplémentaire entre les câbles à maintenir et le support

Normes et certifications

Application

Principalement développées pour l’industrie aéronautique, ces clips à riveter offrent une fixation sûr et solide au support. Leur faible encombrement les rends particulièrement appréciés des applications en espace restreint ou difficile d’accès.

Brève description Embase à riveter pour trou Ø 4.9 à 5.3 mm en PA66HS naturel - TY5K3/5
Contenu 100pcs
Couleur Naturel (NA)
Famille de produits Eléments de fixation à rivet
GLOBAL PART DESCRIPTION TY5K3/5-PA66HS-NA
Mode de fixation Montage par rivet
Nom du produit Série TY5
Qté par pcs.

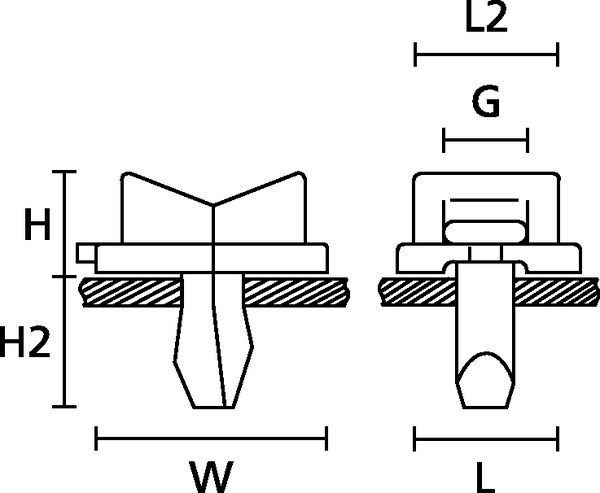

Haut. (H) 10.0mm
Haut. (H2) 9.5mm
Larg. max. du collier (G) 9.3mm
Larg. W 22.0mm
Larg. W2 17.0mm
Long. (L) 18.0mm
Long. (L2) 14.0mm
Pour panneau d'épaisseur min. - max. 1 - 5 mm
∅ trou de fixation (FH) 4.9 - 5.3 mm
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, haute température (PA66HS)
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 V2
EAN13 / GTIN13 4031026123257
Packaging PL1 - Hauteur (m) 0.04m
Packaging PL1 - Largeur (m) 0.295m
Packaging PL1 - Longueur (m) 0.205m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.293478kg
Packaging PL1 - Volume (m³) 0.00242
Packaging PL3 - Hauteur (m) 0.204m
Packaging PL3 - Longueur (m) 0.591m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 12.38912kg
Packaging PL3 - Quantité 4000
Packaging PL3 - Volume (m³) 0.048
Packaging PL3- Largeur (m) 0.398m
Packaging PL4 - Hauteur (m) 1.164m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 268.4kg
Packaging PL4 - Volume (m³) 1.117
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 100
Poids 0.24kg
Quantité du packaging PL4 80000
Code UNSPSC 39121717
ETIM 6.0 EC000449
