Eléments de fixation pour tubes et faisceaux sur bord de tôle : HCEC3.0TPS

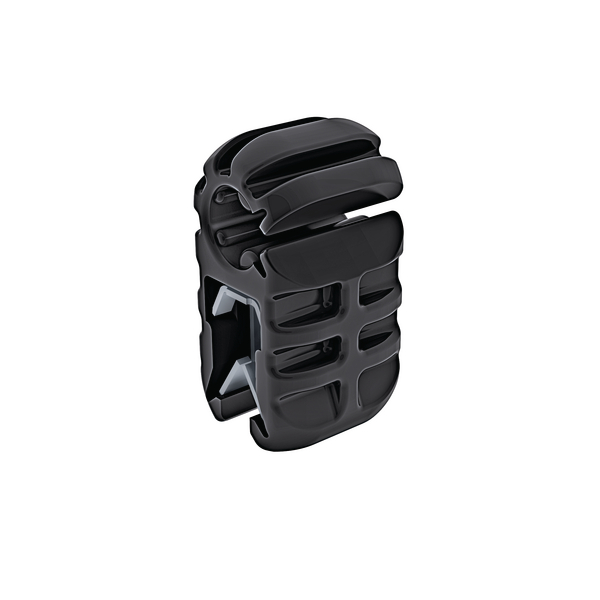

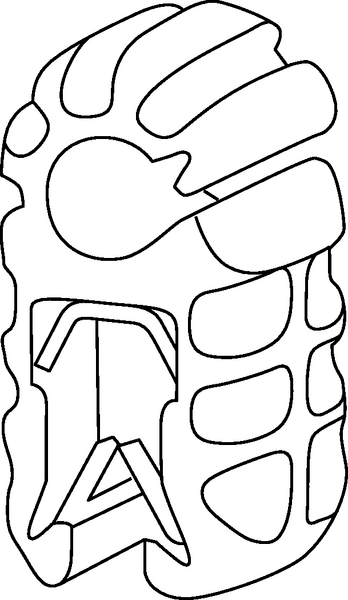

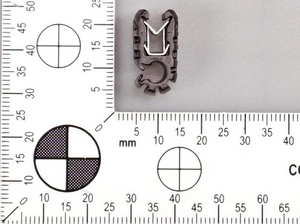

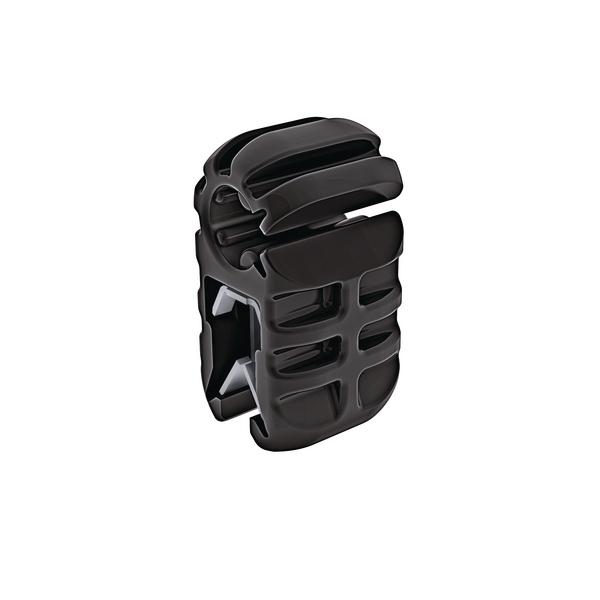

Clip pour bord de tôle pour câble Ø 4.5 à 5 mm en PA66HIRHS noir - HCEC3.0TPSCode article: 151-00645

Principales caractéristiques

  • Faciles à installer par simple enfoncement sur un rebord de panneau
  • Présence d'un insert métallique double griffe en acier traité pour un maintien sûr et un effort à l'arrachement conséquent
  • Clips pour bords de tôle appréciés des applications ne pouvant s'autoriser un perçage ou une solution avec adhésif
  • EC27 et HCEC3.0SP-C : l'élément de fixation permet d'utiliser des faisceaux de diamètre inférieur. La languette anti-retour intégrée à ce clip permet de maintenir de manière sûre les câbles de plus petits diamètres
  • EC41 : pour le routage parallèle de deux faisceaux
  • HCEC3.0TPS : surface spécialement arrondie pour minimiser le risque de blessure

Normes et certifications

Application

Les clips bord de tôle* ou EdgeClip sont principalement utilisés dans les industries automobile et électrique. Ils sont très appréciés des applications pour lesquelles il est impossible de venir percer un trou ou quand il n'existe aucun autre point de fixation adapté sur le support (nervure...).

Application 2 * Les lanières EdgeClip sont conçues pour résister à des charges qui varient en fonction du type de support. Si le support est trop lisse, l’insert métallique peut déraper et le clip se détachera. HellermannTyton recommande d’effectuer des essais avant de valider le produit pour une installation.
Brève description Clip pour bord de tôle pour câble Ø 4.5 à 5 mm en PA66HIRHS noir - HCEC3.0TPS
Contenu 1000pcs
Couleur Noir (BK)
Famille de produits Eléments de fixation pour tubes et faisceaux sur bord de tôle
GLOBAL PART DESCRIPTION HCEC3.0TPS-PA66HIRHS-BK
Mode de fixation Edge Clips
Nom du produit Série EC
Qté par sachet
Pour panneau d'épaisseur min. - max. 1 - 3 mm
Ø du toron 4.5 - 5.0 mm
∅ max. du toron 5.0mm
∅ min. du toron 4.5mm
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 HB
EAN13 / GTIN13 4031026293332
Packaging PL1 - Hauteur (m) 0.15m
Packaging PL1 - Largeur (m) 0.26m
Packaging PL1 - Longueur (m) 0.3m

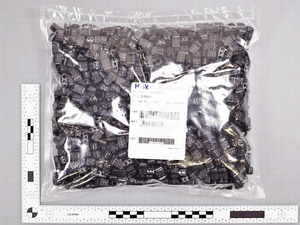

Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 1.313862kg
Packaging PL1 - Volume (m³) 0.0117
Packaging PL3 - Hauteur (m) 0.184m
Packaging PL3 - Longueur (m) 0.58m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 13.73862kg
Packaging PL3 - Quantité 10000
Packaging PL3 - Volume (m³) 0.0406
Packaging PL3- Largeur (m) 0.38m
Packaging PL4 - Hauteur (m) 1.248m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 350.76kg
Packaging PL4 - Volume (m³) 1.198
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 1000
Poids 1.3kg
Quantité du packaging PL4 240000
ETIM 6.0 EC000127
