Eléments de fixation pour tubes et faisceaux sur bord de tôle : EC39

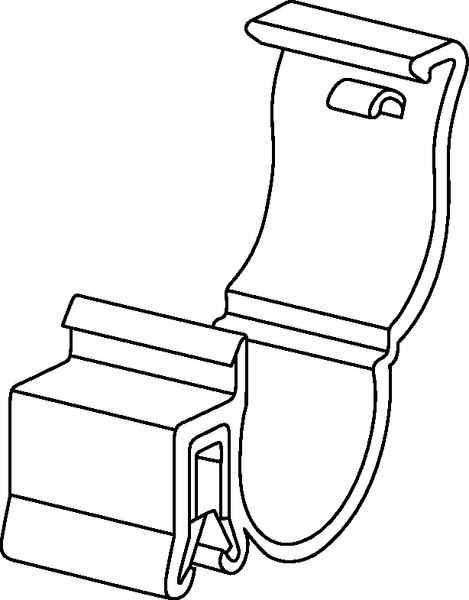

Clip pour bord de tôle pour câble Ø 15.3 à 15.9 mm en PA6HIR Noir - EC39, Code article: 151-00174
Principales caractéristiques
- Faible vibration lors du routage de grands diamètres de faisceau.
- Faciles à installer par simple enfoncement sur un rebord de panneau, on peut sentir un clic.
- Les faisceaux peuvent être retirés à tout moment.
- Démontables en cas de maintenance.
- EC27 et HCEC3.0SP-C : élément de fixation qui est utilisé pour des faisceaux de petits diamètres
- EC41 : pour le routage parallèle de deux faisceaux
- HCEC3.0TPS : surface spécialement arrondie pour minimiser les risques de blessures
Normes et certifications
Application
Les clips bord de tôle* ou EdgeClip sont principalement utilisés dans les industries automobile et électrique. Ils sont très appréciés des applications pour lesquelles il est impossible de venir percer un trou ou quand il n'existe aucun autre point de fixation adapté sur le support (nervure...).
Voir le reste de la gamme
Eléments de fixation pour tubes et faisceaux sur bord de tôle >| Application 2 | * Les lanières EdgeClip sont conçues pour résister à des charges qui varient en fonction du type de support. Si le support est trop lisse, l’insert métallique peut déraper et le clip se détachera. HellermannTyton recommande d’effectuer des essais avant de valider le produit pour une installation. |
| Brève description | Clip pour bord de tôle pour câble Ø 15.3 à 15.9 mm en PA6HIR Noir - EC39 |
| Contenu | 250pcs |
| Couleur | Noir (BK) |
| Famille de produits | Eléments de fixation pour tubes et faisceaux sur bord de tôle |
| GLOBAL PART DESCRIPTION | EC39-PA6HIR-BK |
| Mode de fixation | Edge Clips |
| Nom du produit | Série EC |
| Qté par | sachet |
| Haut. (H) | 11.8mm |
| Joindre au diamètre | 0.6 " - 0.63 " |
| Larg. W | 13.2mm |
| Pour panneau d'épaisseur min. - max. | 1 - 3 mm |
| Ø du toron | 15.3 - 15.9 mm |
| ∅ max. du toron | 15.9mm |
| ∅ min. du toron | 15.3mm |
| ∅ nominal | 15.6mm |
| ∅ Nominal (impérial) | 0.63" |
| ELV conforme (article 4 - 2) | Oui |
| Homologation(s) |
|
| Matière | Polyamide 6, modifié chocs (PA6HIR) |
| Produits dangereux (oui/non) | Non |
| Températures d'utilisation - °C | De -40 °C à +80 °C |
| Tenue au feu | UL94 HB |
|
|
|
| EAN13 / GTIN13 | 4031026333762 |
| Packaging PL1 - nature/type | sachet |
| Packaging PL1 - Poids (KG) | 0.65kg |
| Packaging PL3 - Hauteur (m) | 0.25m |
| Packaging PL3 - Longueur (m) | 0.6m |
| Packaging PL3 - nature/type | carton |
| Packaging PL3 - Poids (KG) | 7.25kg |
| Packaging PL3 - Quantité | 2500 |
| Packaging PL3 - Volume (m³) | 0.06m³ |
| Packaging PL3- Largeur (m) | 0.4m |
| Packaging PL4 - Hauteur (m) | 1.144m |
| Packaging PL4 - Longueur (m) | 1.2m |
| Packaging PL4 - nature/type | Palette |
| Packaging PL4 - Poids (KG) | 137.0kg |
| Packaging PL4 - Volume (m³) | 1.098m³ |
| Packaging PL4- Largeur (m) | 0.8m |
| PL1 Quantity | 250 |
| Poids | 0.65kg |
| Quantité du packaging PL4 | 40000 |
| ETIM 6.0 | EC000449 |
