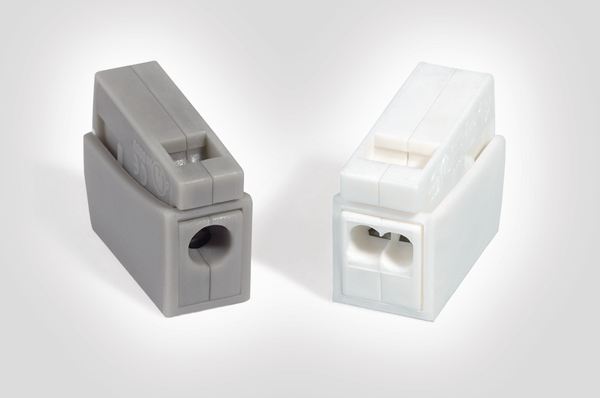

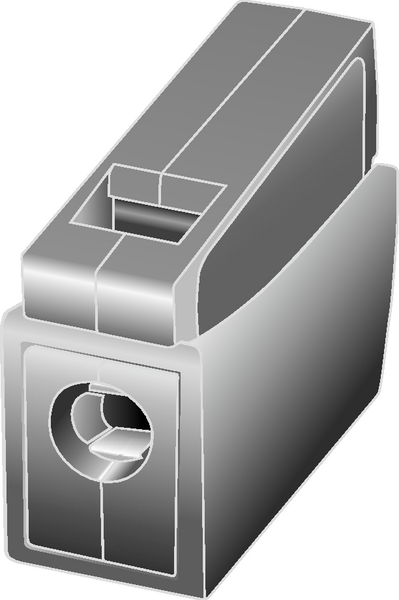

Bornes de raccordement HECL-1/1

HelaCon Lux, Code article: 148-90022

Principales caractéristiques

  • Idéal pour raccorder les câbles rigides et flexibles
  • Combine un connecteur à enficher à un mécanisme à ressort de verrouillage/déverrouillage
  • Adapté à des conducteurs souples à l’entrée côté éclairage
  • S’utilise avec une tension typique de 450 V / 24 A
  • Doté d’une entrée ou de deux pour le conducteur massif côté éclairage
  • Flexibilité d’application
  • Pose sans outil pour un raccordement facile, rapide et sûr
  • Convient particulièrement aux travaux en plafond et lorsque les câbles sont difficiles d’accès

Normes et certifications

Application

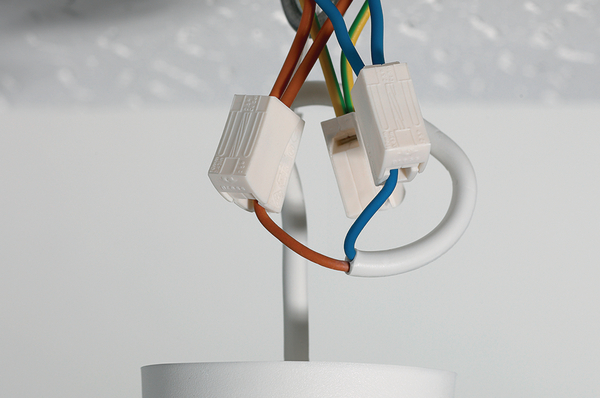

L’une des applications classiques des borniers HelaCon Lux se trouve dans les installations d’éclairage, dans lesquelles le conducteur massif du câblage dissimulé doit être raccordé à un bornier souple. La version 2/1 permet de réaliser des branchements en série pour ajouter des appareils supplémentaires.

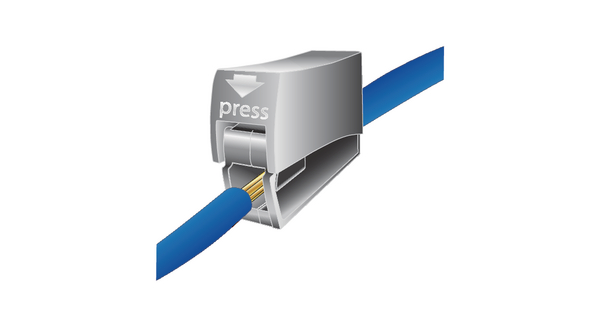

A tout moment, le conducteur du côté sortie/éclairage s’insère facilement par simple pression sur le mécanisme de verrouillage et se libère de la même façon. Le côté éclairage peut supporter tout type de conducteur, de ce fait, les borniers HelaCon Lux servent aussi à raccorder des appareils à des câbles de raccordement flexibles, comme des appareils de commande (stores, ventilateurs, etc.).

HelaCon Lux est compatible avec les industries suivantes:

  • Industrie électrique Industrie électrique
Brève description (BMEcat) Borne de raccordement de câble pour luminaire 1R/1S X100 Gris
Contenu 100pcs
Couleur Gris (GY)
Description La gamme HelaCon Lux est utilisée pour réaliser des connections rapides, simples et efficaces pour divers types d'appareil. Les bornes de connexion HelaCon Lux peuvent être utilisées dans des appareils domestiques jusqu'à 450 volts. Les nombreuses variantes de la gamme offrent une grande variété de diamètres entrants et permet de gagner en flexilibité selon le nombre de conducteurs et l'espace disponible. Les sections de câbles acceptées vont de 0,75 à 1.5mm2 et 2,5mm2. La façon de connecter les bornes de raccordement peuvent varier selon les pays en fonction des différents types de câbles, diamètres, boîtes de jonctions ... Peu importe la norme d'installation, le connecteur HelaCon Lux vous offre la meilleure solution pour votre installation.
Description Borne pour conducteur simple
Famille de produits Bornes de raccordement
GLOBAL PART DESCRIPTION HECL-1/1-PA66-GY
Nom du produit HelaCon Lux
Nombre d'entrées 2
Qté par boîte
Courant max. 24A

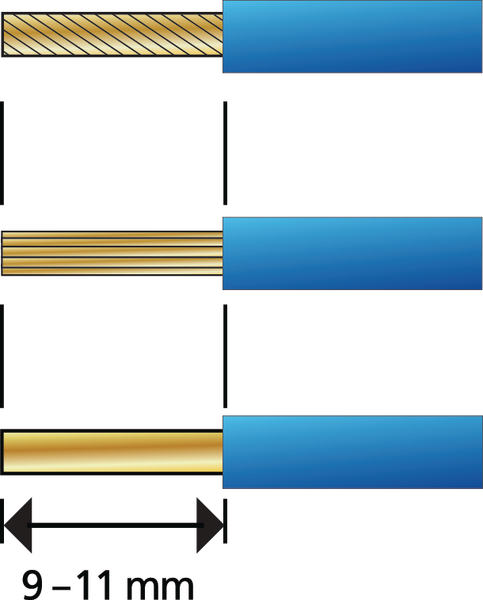

Dénudage sur 11mm

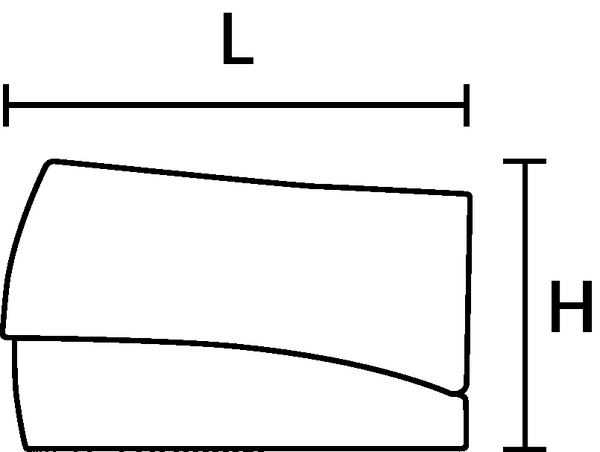

Haut. (H) 15.8mm

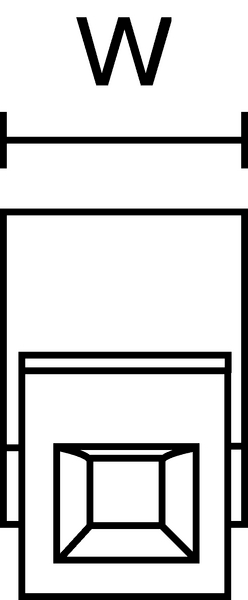

Larg. W 8.1mm
Long. (L) 20.8mm
Pour câbles (VDE) De 0,75 à 2,5 mm²
Section de câble max. 2.5mm²
Section de câble min. (côté du luminaire) 0.75mm²
Section de câble min. (page d'installation) 0.5mm²
Section nominale 2.5mm²
Tension max. 450V
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) CEBEC, cULus, DIN EN 60998-2-2:2005-03, EN 60998-2-2:1993, ENEC, FIMKO
Matière Polyamide 6.6 (PA66)
Produits dangereux (oui/non) Non
Sans halogène Oui
Températures d'utilisation - °C De -5 °C à +100 °C
Tenue au feu UL94 V2
EAN13 / GTIN13 4031026317106
Packaging PL1 - Hauteur (m) 0.07m
Packaging PL1 - Largeur (m) 0.075m
Packaging PL1 - Longueur (m) 0.105m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.21kg
Packaging PL1 - Volume (m³) 0.00055
Packaging PL2 - Hauteur (m) 0.075m
Packaging PL2 - Longueur (m) 0.35m
Packaging PL2 - nature/type carton
Packaging PL2 - Poids (KG) 1.05kg
Packaging PL2 - Quantité 500
Packaging PL2- Largeur (m) 0.1m
Packaging PL3 - Hauteur (m) 0.32m
Packaging PL3 - Longueur (m) 0.37m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 9.95kg
Packaging PL3 - Quantité 4500
Packaging PL3 - Volume (m³) 0.029
Packaging PL3- Largeur (m) 0.245m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 289.65kg
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 100
Poids 0.21kg
Quantité du packaging PL4 121500
Volume du packaging PL2 0.0026
ETIM 6.0 EC000447

Update: 16/02/2019 © HellermannTyton 2019
