Les raccords à gel protègent les connexions électriques contre les agressions extérieures telles que la saleté, la poussière, l’humidité ou l’eau, prévenant ainsi les courts-circuits. Les jonctions de câbles à gel HellermannTyton sont conçues pour les connexions basse tension jusqu'à 1 kV (1000 volts) de câbles souterrains et aériens. Ils sont constitués d’une coque en polypropylène remplie de gel silicone (visitez cette page pour en savoir plus sur nos gels). Cette interaction répond aux exigences les plus élevées de l'installation électrique. Les raccords de câble à gel HellermannTyton sont disponibles pour des diamètres de conducteurs de 0,35 à 25 mm² et pour 2 à 6 conducteurs.
Contrairement aux jonctions avec résine coulée, les jonctions avec gel sont beaucoup plus rapides à installer, car elles ne nécessitent ni mélange ni temps de durcissement. Certaines de nos jonctions avec gel intègrent un système de décharge de traction et répondent aux exigences de protection IP68. Les installateurs électriciens apprécient la protection mécanique, l'isolation et l'étanchéité en une seule étape, sans outil spécifique. Notre expérience montre que les questions liées aux jonctions avec gel sont souvent perçues comme complexes. Nous souhaitons clarifier ces sujets en nous appuyant sur les questions fréquemment posées et une présentation détaillée de nos solutions de jonctions.
Pour quels types de câbles les raccords de câbles à gel conviennent-ils ?
HellermannTyton propose des jonctions à gel adaptées aux câbles rigides et souples. Les tailles les plus courantes sont présentées dans le tableau ci-dessous.

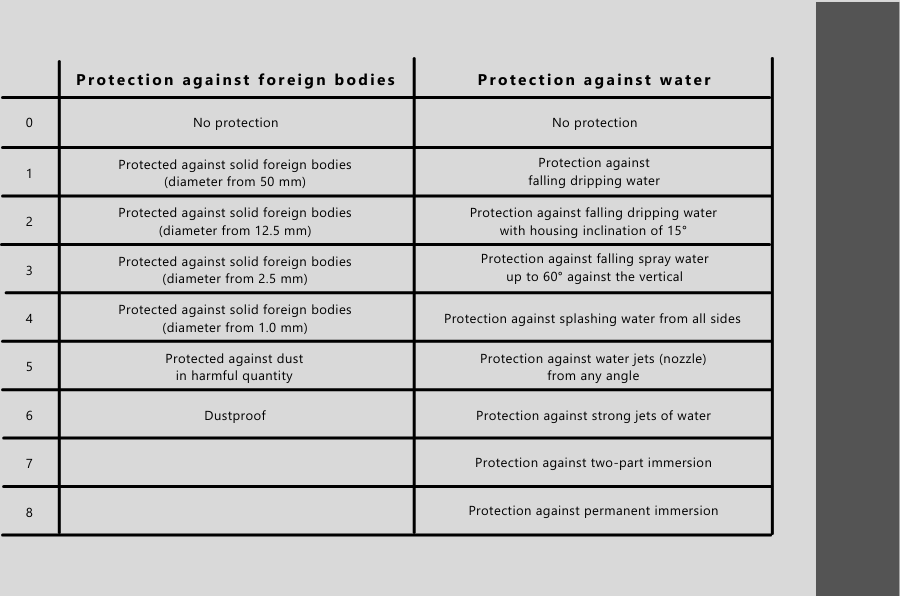

Que signifie l'indice de protection IP68 ?
En général, les indices IP indiquent la performance d'un produit dans différents environnements contre la pénétration de corps étrangers et d'eau. IP est l'abréviation de « International Protection » et est une norme européenne reconnue. Le premier chiffre indique le niveau de protection contre la pénétration de corps étrangers. Le deuxième chiffre indique le degré de protection contre l'eau. Plus le chiffre est élevé, plus la protection est forte.
La plupart de nos jonctions sont testées et certifiées IP68. Cela signifie qu'elles sont étanches à la poussière et offrent une protection complète contre le contact et l'immersion continue dans l'eau jusqu'à une profondeur maximale de 1,5 mètre. Cela s'applique à l'eau claire et inclut l'installation correcte de nos coupleurs.
Reliseal : un polyvalent dans l'eau ou sous terre, et résistant à la croissance des racines

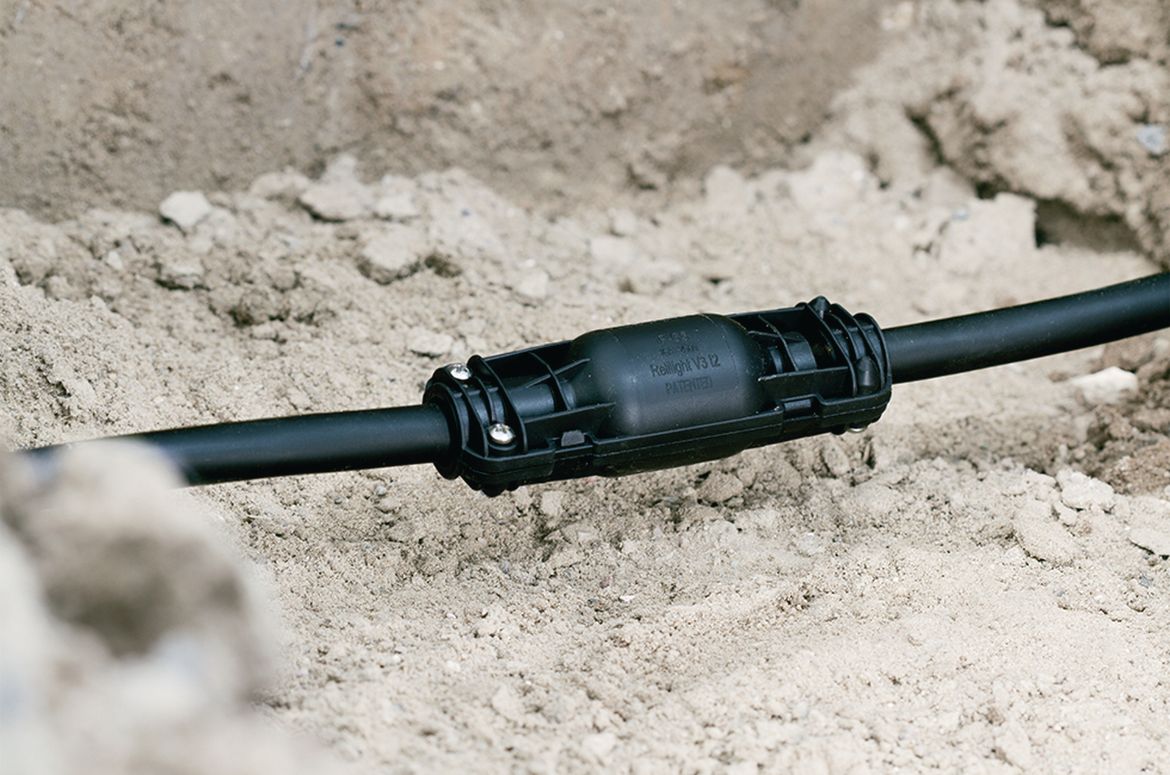

Le Reliseal est notre kit de raccordement robuste utilisable en extérieur, en intérieur, sous l’eau ou enterré. Il offre une protection contre les corps étrangers et l’eau (IP68). Pour cette raison, il est la variante parfaite dans le sol, car il protège également contre la croissance des racines. De plus, il dépasse les exigences de l’indice de protection, car la protection contre l'eau est garantie même jusqu'à une profondeur de 10 mètres.
La décharge de traction est assurée par le système de vis breveté. Il résiste aux rayons UV, au vieillissement, aux intempéries et aux températures de -20 °C à 90 °C. Le Reliseal est livré en kit complet, incluant la coque, le gel, et les connecteurs à vis. L'installation est donc rapide et simple : une solution pratique pour tout électricien.
Reliseal : un polyvalent dans l'eau ou sous terre, et résistant à la croissance des racines.
Reliseal : un polyvalent dans l'eau ou sous terre, et résistant à la croissance des racines.
Aucun équipement d’électricien ne devrait se passer du Relilight. Son format compact en fait un produit indispensable pour les installations d’éclairage, en intérieur comme en extérieur, notamment pour les systèmes LED. Il répond aux exigences élevées de la distribution électrique. Son design a été pensé pour les espaces restreints, tout en apportant une valeur esthétique. Sa coque noire fine et élégante peut être installée de manière visible sans gêner l’aspect visuel.
Ce petit passe-partout est utilisé dans les réseaux basse tension, en raccordement ou dérivation. Il peut résister à des températures de -30 °C à 130 °C et répond aux exigences de l’indice de protection IP68, testée selon DIN EN 60998-2-1:2004. Il est livré en kit complet, incluant une coque moulée en matériau retardateur de flamme (UL94 V0), le gel, et le bloc de connexion.
Relilight : les coques parfaites pour l’éclairage

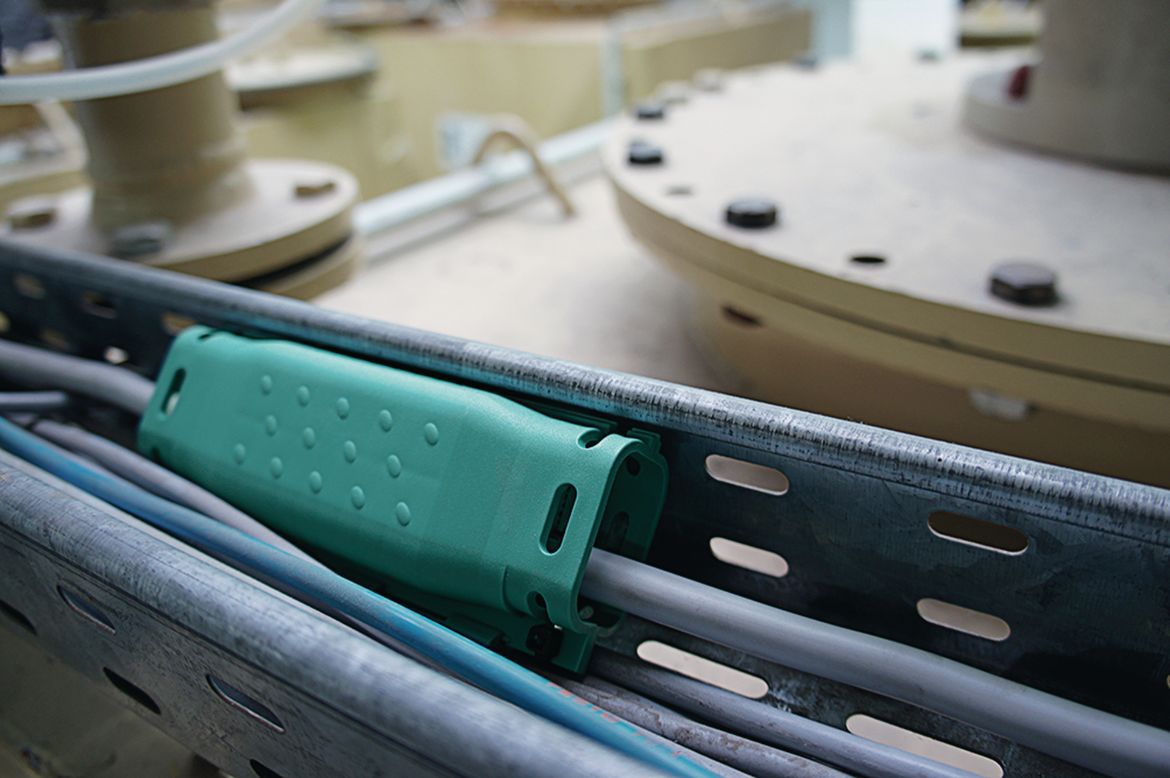

Relifix : le kit de raccordement de câbles et de dérivation économique
Pour les câbles de section 3 x 0,5 à 5 x 25 mm², nous avons dans notre gamme des boîtes de jonction avec gel qui répondent à l'indice de protection IPX6 - Relifix. Le X signifie qu'aucun test contre des corps étrangers n'a été effectué. Les coupleurs qui répondent à l'indice de protection IPX8 ne sont donc testés que selon la norme DIN EN 50393, pour une immersion à 1 m de profondeur d'eau. Cette boîte de jonction avec gel est adaptée aux équipements industriels et aux installations dans le domaine du bâtiment. La particularité de ce kit est qu’il est disponible à la fois en version raccordement ou dérivation, avec ou sans bloc de connexion, permettant une flexibilité tarifaire.
Utilisable entre -20 °C et +90 °C, il est rapide et facile à installer. Les coques moulées sont équipées d'une charnière à film et sont fabriquées en polypropylène (PP) à paroi épaisse, résistant aux chocs. Le gel RELICON dans les coques isole et scelle l'ensemble de la connexion lorsque le joint est fermé. Selon le type de connexion, le Relifix peut être utilisé en raccord droit ou en dérivation, couvrant ainsi les applications standards. Enfin, son design rectangulaire permet d’intégrer d’autres composants en plus du bloc de connexion.
Relifix : le kit de raccordement de câbles et de dérivation économique
