Lanières de fixation assemblées T50RFT6LG

Pour trous ronds - Série FT6, Code article: 150-31091

Principales caractéristiques

  • Lanières faciles à installer à la main et sans outil, par simple enfoncement dans un trou prévu à cet effet
  • Présence d'une jupe minimisant les risques d'infiltration de poussières, salissures et eau
  • Design en pied sapin pour une large plage d'épaisseurs de support
  • Lanières adaptées aux trous taraudés
  • Pied sapin amovible le long de la bande du collier

Normes et certifications

Application

Initialement conçues pour la fixation de faisceaux dans l'automobile, la facilité d’utilisation de ces lanières leur permettent d'être également utilisées dans l'industrie aéronautique et dans la construction d'appareils électroniques ou d'équipements électroménagers.

Pour trous ronds - Série FT6 est compatible avec les industries suivantes:

  • Centrale solaire Centrale solaire
  • Èolienne Èolienne
  • Industrie ferroviaire Industrie ferroviaire
  • Industrie automobile Industrie automobile
  • Industrie électrique Industrie électrique
  • Construction navale Construction navale
  • Défense Défense
Anti rotation (oui / non) NO
Brève description (BMEcat) Lanière avec pied sapin 200x4.6mm Øtrou 6.4 à 7.1mm en PA66HS noir - T50RFT6LG
Contenu 500pcs
Couleur Noir (BK)

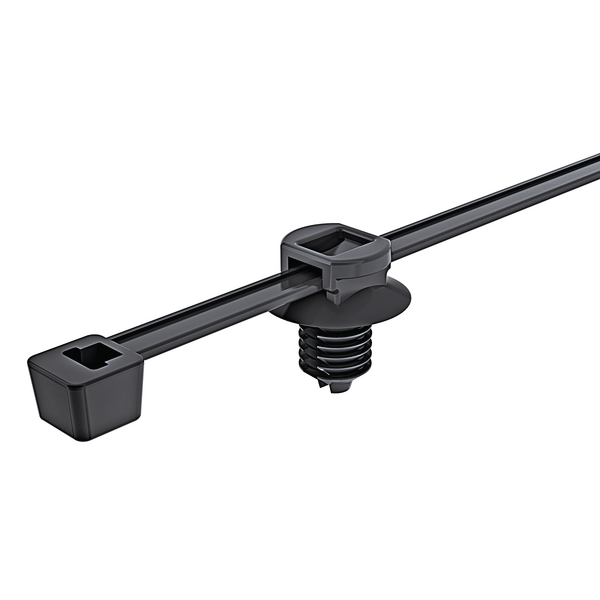

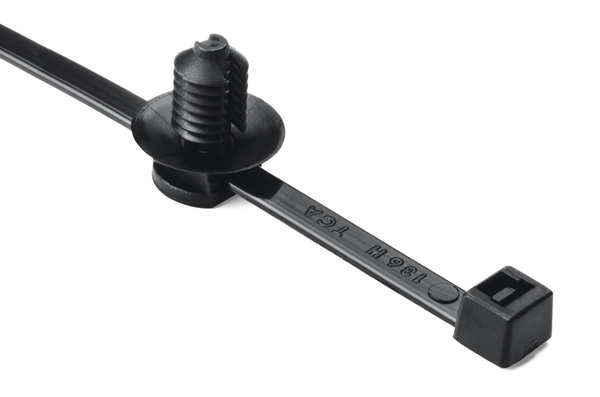

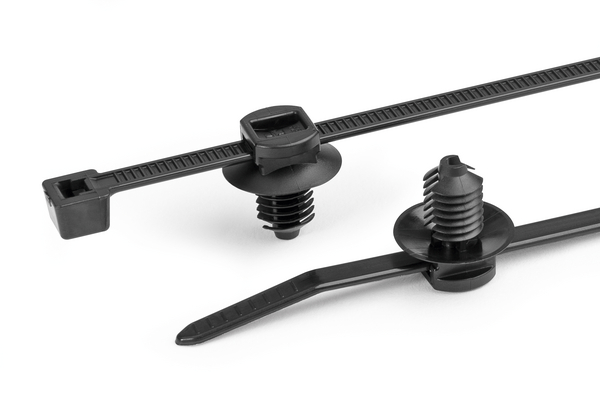

Description Ces lanières assemblées sont constituées de deux éléments: un collier de serrage et un pied de fixation sapin amovible sur toute la longueur de bande du collier. Elles sont faciles à installer à la main et sans outil, par simple enfoncement dans un trou prévu à cet effet et offre une fixation adaptable à l'épaisseur du support. En effet, le design du pied en "sapin" en combinaison avec une jupe permet de compenser les variations d'épaisseurs du support, s'adaptant ainsi à bien des applications. De plus, la jupe recouvre le perçage permettant de réduire les risques d'intrusion de poussière, salissure et humidité. La tête du collier peut être orientée de manière à faciliter le serrage de la lanière par l'opérateur. Ces lanières assemblées sont disponibles en crantage intérieur ou en crantage extérieur en fonction du besoin.
Description Crantage intérieur
Famille de produits Lanières de fixation assemblées
Fermeture amovible (Yes / No) Non
Forme du trou de fixation Circulaire
GLOBAL PART DESCRIPTION T50RFT6LG-PA66HS/PA66HIRHS-BK
Mode de fixation Pied sapin
Nom du produit Pour trous ronds - Série FT6
Nombre de côtés pour la fixation du collier 2
Outil(s) de pose MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO9
Qté par sachet
Serrure à bande (tape) Cliquet en plastique
Surface d'inscription Aucun
Epais. max. paroi 0.75–6.0mm
Epaisseur T 1.2mm
Haut. (H) 1.2mm
Haut. (H2) 11.1mm

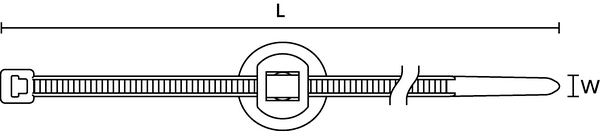

Larg. W 4.6mm
Larg. W2 9.0mm
Largeur (W3) 5.0mm

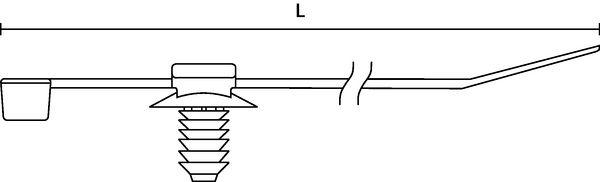

Long. (L) 202.0mm
Long. (L2) 11.6mm
Long. L3 17.5mm
Longueur pied sapin 11.1mm
Pour panneau d'épaisseur min. - max. 0.8 - 6 mm
Pour panneau d'épaisseur min. - max. 0 - 0.2 "
Résistance à la traction en 225N
∅ de la jupe 16.0mm
∅ max. du toron 45.0mm
∅ min. du toron 5.0mm
∅ trou de fixation (FH) 6.5 - 7.0 mm
du collier Polyamide 6.6, haute température (PA66HS)
du pied Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, haute température (PA66HS), Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Produits dangereux (oui/non) Non
Températures d'utilisation De -40 °C à +110 °C
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 HB
EAN13 / GTIN13 4031026120300
Packaging PL1 - Hauteur (m) 0.15m
Packaging PL1 - Largeur (m) 0.41m
Packaging PL1 - Longueur (m) 0.3m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 0.9788kg
Packaging PL1 - Volume (m³) 0.01845
Packaging PL3 - Hauteur (m) 0.218m
Packaging PL3 - Longueur (m) 0.599m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 5.644kg
Packaging PL3 - Quantité 2500
Packaging PL3 - Volume (m³) 0.0522
Packaging PL3- Largeur (m) 0.4m
Packaging PL4 - Hauteur (m) 1.234m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 133.9kg
Packaging PL4 - Volume (m³) 1.185
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 500
Poids 0.954kg
Quantité du packaging PL4 50000
Code UNSPSC 39121703
ETIM 5.0 EC000046
ETIM 6.0 EC000046

Update: 16/09/2018 © HellermannTyton 2018
