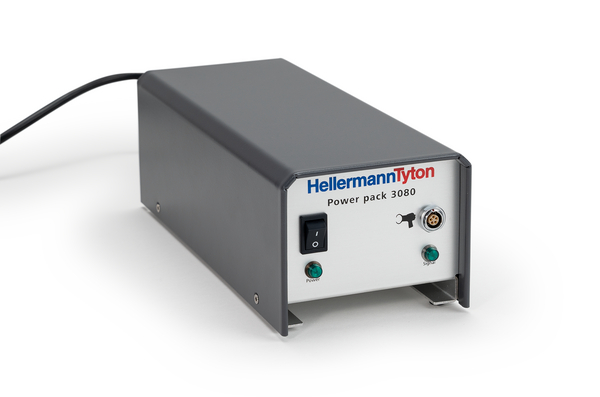

Alimentation pour système Autotool ATS flex
Article 102-00150 | Power_pack_ATS_flex_24V-MET-BU | Détails

Système automatique de frettage 100 % électrique (Alimentation ATS flex nécessaire)
Alimentation électrique via le bloc d'alimentation ATS flex - Entrée : AC 100 V - 230V, 3A 50/60 Hz, Sortie : 24 V c.c., 100 W
Aucune gestion des déchets - Bande continue coupée à ras et à la longueur nécessaire à la mise en faisceaux

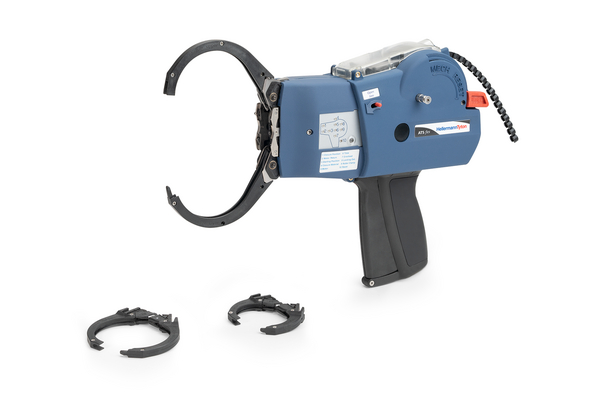

3 jeux de mâchoires disponibles - Ø 30 mm, Ø 50 mm et Ø 80 mm
Compatible avec mâchoires de 100 mm sur demande
Temps de cycle variant de 1.1 à 2.4 s, en fonction du diamètre du toron
Aménagement du poste de travail nécessaire - Banc fixe ou suspension haute pour potence

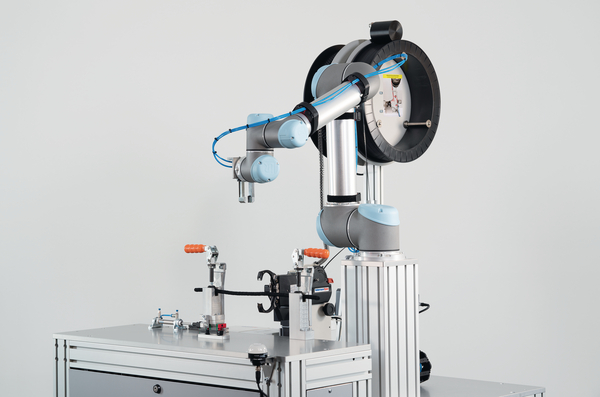

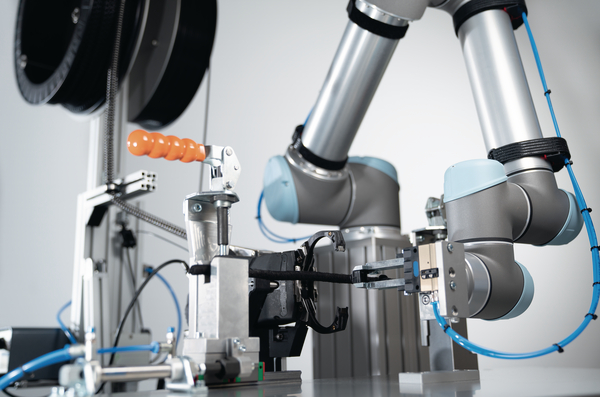

Intégration possible en ligne entièrement automatisée
2 types de consommables différents nécessaires au bon fonctionnement de l'outil:
- Rouleau de 500 m de bande continue

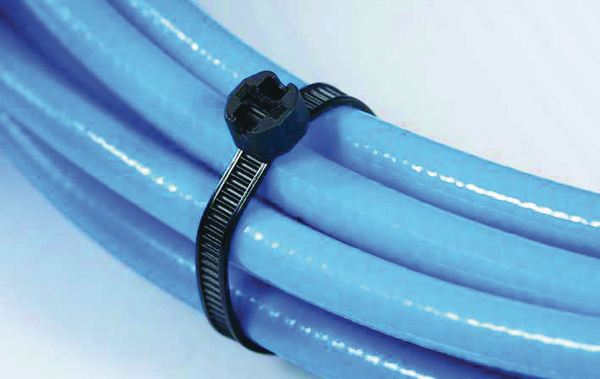

- Rouleau de 5000 têtes de fermeture en continu
Il existe un jeu de mâchoires spécifique (Ø 50mm) pour la mise en faisceau des colliers avec un pion de fixation

Ajouter aux favoris

Demander un devis

Trouvez un distributeur près de chez vous

Voir le reste de la gamme:

Frettage automatique jusqu'à 100 mm de diamètre >

Données de base
Dimensions produit

Données de base

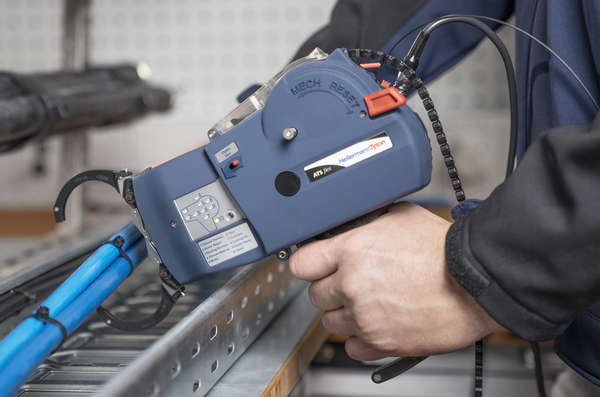

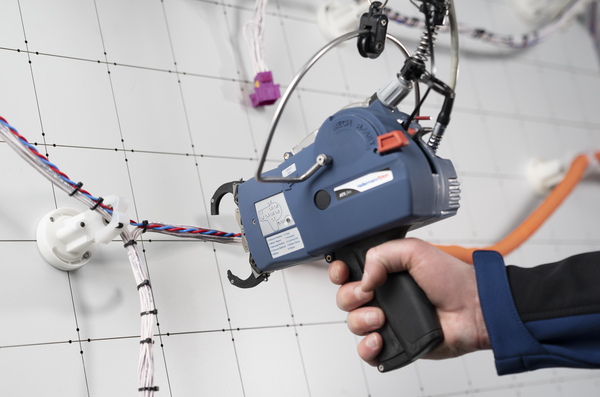

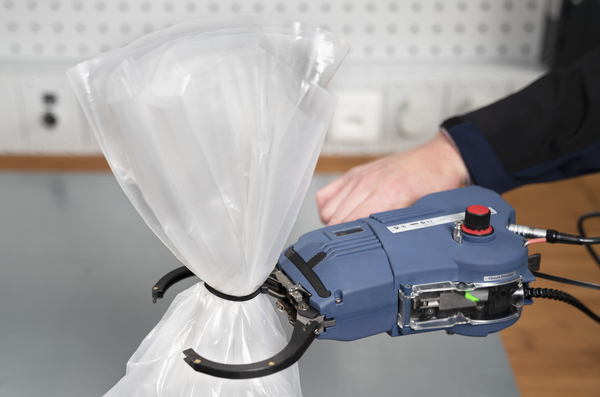

Application	L'ATS flex, outil de pose automatique de colliers, allie performance, rapidité et adaptabilité. Utilisé pour faciliter et accélérer la pose intensive de colliers, cet outil présente l‘avantage de ne générer aucun déchet. L‘ATS flex s‘adapte automatiquement aux différents diamètres de faisceaux jusqu'à Ø 100 mm grâce à 3 jeux de mâchoires. Il peut être utilisé aussi bien en poste fixe qu‘en poste mobile et peut être intégré si besoin sur un automate. Des mâchoires spécifiques sont disponibles pour permettre le regroupement des colliers avec pied de fixation sur les lignes de production.
Brève description	Alimentation pour système Autotool ATS flex
Contenu	1pce
Couleur	Bleu (BU)
Description	Alimentation 24V pour ATS flex
Ep.max.collier	1.2mm
Famille de produits	Frettage automatique jusqu'à 100 mm de diamètre
GLOBAL PART DESCRIPTION	Power_pack_ATS_flex_24V-MET-BU
Manipulation	électrique
Matière	Métal (MET)
Matériel pour	Plastique
Nom du produit	Système Autotool ATS
Potence	Support pour outil ATS et rouleau de consommable incluant le balancier
Pour colliers de largeur	4.5 - 4.5mm
Qté par	carton
Support de table	Support pour outil et rouleau de consommable incluant le déclenchement avec pédale
Supports de câblage HH20	Permet de soulever le faisceau de la planche à harnais à une hauteur optimale et permet à l'opérateur de ne pas manipuler le faisceau lors de la pose automatique des colliers de serrage.
Syst. d'alimentation	Entrée : AC 100 V - 230V, 3A 50/60 Hz, Sortie : 24 V d.c., 100 W

Dimensions produit

Alimentation électrique	Alimentation électrique
Diamètre du toron (métrique)	0.0-100.0mm
Haut. (H)	92mm
Larg. max. du collier	4.5mm
Larg. W	110mm
Long. (L)	260mm
Packaging PL0 - Poids (kg)	1.16kg
Réglage de la tension	Réglable
Temps de cycle	1.1 à 2.4 seconde(s), le temps de cycle dépendant directement du diamètre du toron
∅ max. du toron	100.0mm
∅ min. du toron	0.0mm

Spécifications

ELV conforme (article 4 - 2)	Oui
Homologation(s)
Produits dangereux (oui/non)	Non

Logistique et emballage

Code douanier	85044095
EAN13 / GTIN13	4031026674216
Packaging PL1 - nature/type	carton
Packaging PL3 - Hauteur (m)	0.115m
Packaging PL3 - Longueur (m)	0.325m
Packaging PL3 - nature/type	carton
Packaging PL3 - Poids (KG)	1.66kg
Packaging PL3 - Quantité	1
Packaging PL3 - Volume (m³)	0.0045m³
Packaging PL3- Largeur (m)	0.12m
Packaging PL4 - Hauteur (m)	1.294m
Packaging PL4 - Longueur (m)	1.2m
Packaging PL4 - nature/type	Palette
Packaging PL4 - Poids (KG)	319.8kg
Packaging PL4 - Quantité	180
Packaging PL4 - Volume (m³)	1.242m³
Packaging PL4- Largeur (m)	0.8m
Pays d'origine	DE
