Colliers de serrage de la série MST

Colliers de serrage de la série MST

Les colliers de serrage de la série MST avec dispositif de verrouillage par poinçonnage est adaptée aux domaines ayant de fortes exigences en termes de capacité de charge, de résistance et de protection-incendie. Grâce au mécanisme de verrouillage innovant mis en œuvre, la bande enfilée est déformée au niveau de la tête à l'aide de l'outil manuel de pose MST6 ou MST9. Ce dispositif confère aux colliers de serrage de la série MST une excellente résistance aux vibrations. Ainsi, les colliers de serrage métalliques de la série MST sont parfaitement adéquats pour une utilisation dans l'industrie chimique, sur les plateformes pétrolières, en construction navale, dans le secteur minier et dans la construction de véhicules ferroviaires.

Série MST - Résistance aux vibrations selon l’IEC62275

Série MST-S - Résistance aux vibrations selon l’IEC62275



HellermannTyton porte une importance cruciale à la qualité contrôlée. La résistance aux vibrations des colliers MST-S a été contrôlée et certifiée conformément à la norme internationale IEC62275. L'IEC62275 est une norme de renommée internationale, prescrivant entre autres les exigences applicables aux colliers de serrage métalliques utilisés pour le câblage dans les installations électriques.

Une solution à faible encombrement

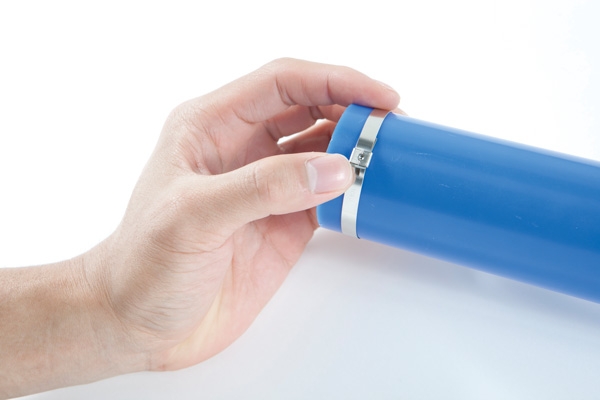

En raison du design filiforme de sa tête, le collier de serrage MST convient en particulier aux espaces exigus.

Outil manuel de pose MST6 - Pour colliers de serrage en acier fin de la série MST-S

Outil manuel de pose MST6 - Pour colliers de serrage en acier fin de la série MST-S

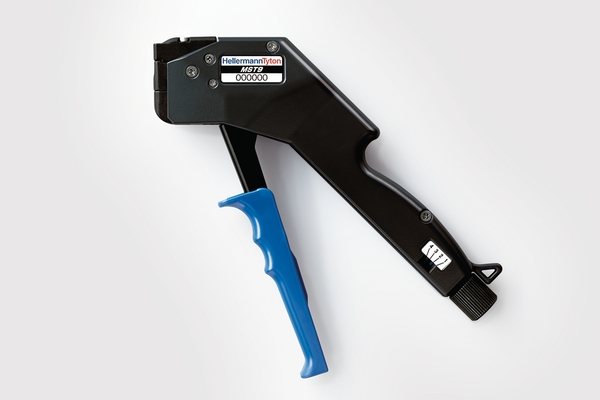

Outil manuel de pose MST9 - Pour colliers de serrage en acier fin de la série MST-M

Outil manuel de pose MST9 - Pour colliers de serrage en acier fin de la série MST-M

MST6 & MST9 - Outils manuels de pose pour colliers de serrage en acier fin de la série MST

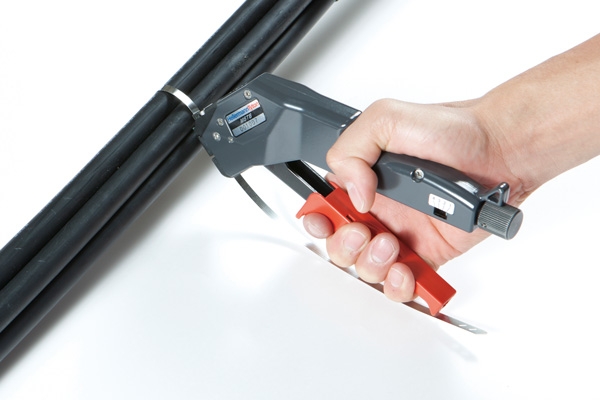

Les outils manuels de pose MST6 et MST9 ont été spécialement développés par HellermannTyton pour venir serrer et couper les colliers de serrage métalliques de la série MST. Le verrouillage des colliers de serrage s'opère par sertissage au niveau de la tête. Nous vous assurons ainsi une installation rapide et sécurisée !

Une coupe propre non tranchante et à ras

La découpe de la bande au niveau de la tête du collier de serrage permet d'éviter les arêtes vives. Les éventuels dommages matériels ou blessures de l'utilisateur sont ainsi minimisés.

Force de traction de l'outil de pose MST6

La force de traction se règle directement sur l'outil manuel de pose.

  • Réglage 1 - Force de traction ~180 – 280 N
  • Réglage 2 - Force de traction ~240 – 360 N
  • Réglage 3 - Force de traction ~240 – 360 N
  • Réglage 4 - Force de traction ~290 – 450 N

Les valeurs ci-dessus sont des valeurs de références données à titre indicatif.

Force de traction de l'outil de pose MST9

La force de traction se règle directement sur l'outil manuel de pose.

  • Réglage 1 - Force de traction ~240 – 360 N
  • Réglage 2 - Force de traction ~290 – 450 N
  • Réglage 3 - Force de traction ~370 – 570 N
  • Réglage 4 - Force de traction ~460 – 660 N

Les valeurs ci-dessus sont des valeurs de références données à titre indicatif.

Tournez la molette de tension (2) sur le réglage souhaité (1).

Sanglez manuellement le faisceau en vous assurant que le symbole TCAJ (2) soit visible. Une marque rouge (1) servant de repère a été spécialement ajoutée aux colliers de la série MST.

Insérez la bande du collier dans l’ouverture latérale en extrémité de l’outil.

Insérez la bande du collier dans l’ouverture latérale en extrémité de l’outil.

Assurez-vous que la tête du collier soit convenablement insérée dans l’outil (gauche). La position n’est pas bonne si la tête ne se trouve pas au niveau de l’ouverture (droite).

Appuyez sur la gâchette à plusieurs reprises si nécessaire, jusqu'à ce que le collier soit serré et coupé.




  Marchés & Industries


•    Construction navale
•    Bus et transport terrestre
•    Bâtiment
•    Aéronautique
•    Offshore
•    Agro-alimentaire
•    Automobile

… et toutes les autres applications ayant de hautes exigences en termes de résistance aux vibrations.
