Lanières assemblées à pied sapin, avec jupe, pour trous oblongs T50ROS1DOP62x122

Pour trous oblongs, Code article: 156-05908

T50ROS1DOP62x122

Principales caractéristiques

  • Lanières faciles à installer à la main et sans outil, par simple enfoncement dans un trou prévu à cet effet
  • Présence d'une jupe minimisant les risques d'infiltration de poussières, salissures et eau
  • Design en pied sapin pour une large plage d'épaisseurs de support
  • Pied sapin amovible le long de la bande du collier
  • Jupe adaptée à un trou oblong, en termes de dimensionnel et de directionnel
  • Fixation oblongue donc anti-rotation

Normes et certifications

Application

Initialement conçues pour la fixation de faisceaux dans l'automobile, la facilité d’utilisation de ces lanières leur permettent d'être également utilisées dans l'industrie aéronautique et dans la construction d'appareils électroniques ou d'équipements électroménagers.

Pour trous oblongs est compatible avec les industries suivantes:

  • Industrie électrique Industrie électrique
  • Industrie automobile Industrie automobile
Contenu 500pcs
Couleur Noir (BK)

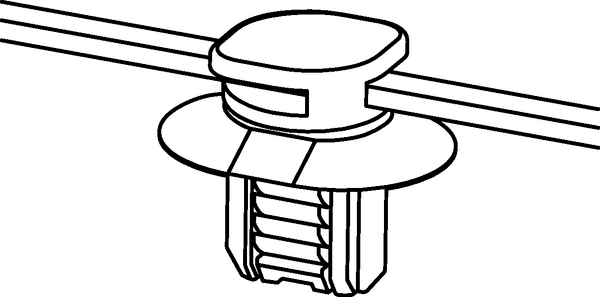

Description Ces lanières assemblées sont constituées de deux éléments: un collier de serrage et un pied de fixation sapin amovible sur toute la longueur de bande du collier. Elles sont faciles à installer à la main et sans outil, par simple enfoncement dans un trou prévu à cet effet et offre une fixation adaptable à l'épaisseur du support. En effet, le design du pied en "sapin" en combinaison avec une jupe permet de compenser les variations d'épaisseurs du support, s'adaptant ainsi à bien des applications. De plus, la jupe recouvre le perçage permettant de réduire les risques d'intrusion de poussière, salissure et humidité. La tête du collier peut être orientée de manière à faciliter le serrage de la lanière par l'opérateur. Ces lanières assemblées sont disponibles en crantage intérieur ou en crantage extérieur en fonction du besoin.
Description Crantage extérieur
Famille de produits Lanières assemblées à pied sapin, avec jupe, pour trous oblongs
GLOBAL PART DESCRIPTION T50ROS1DOP62x122-PA66HS/PA66HIRHS-BK
Mode de fixation Pied sapin pour trous oblongs
Nom du produit Pour trous oblongs
Outil(s) de pose MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO9
Qté par sachet
Serrure à bande (tape) Cliquet en plastique
Surface d'inscription Aucun
Epaisseur T 1.3mm
Haut. (H) 1.3mm

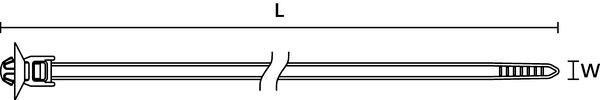

Larg. W 4.6mm
Long. (L) 200mm
Pour panneau d'épaisseur min. - max. 0.6 - 6 mm
Résistance à la traction en 225N
∅ de la jupe 16.0 x 21.0mm
∅ max. du toron 45.0mm
∅ min. du toron 4.0mm
∅ trou de fixation (FH) 6.2 x 12.2 mm
ELV conforme (article 4 - 2) Oui
Homologation(s)
Matière Polyamide 6.6, haute température (PA66HS), Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Produits dangereux (oui/non) Non
Températures d'utilisation - °C De -40 °C à +105 °C
Tenue au feu UL94 HB
EAN13 / GTIN13 4031026232058
Packaging PL1 - Hauteur (m) 0.2m
Packaging PL1 - Largeur (m) 0.45m
Packaging PL1 - Longueur (m) 0.395m
Packaging PL1 - nature/type sachet
Packaging PL1 - Poids (KG) 1.3825kg
Packaging PL1 - Volume (m³) 0.03555
Packaging PL3 - Hauteur (m) 0.368m
Packaging PL3 - Longueur (m) 0.584m
Packaging PL3 - nature/type carton
Packaging PL3 - Poids (KG) 9.115kg
Packaging PL3 - Quantité 3000
Packaging PL3 - Volume (m³) 0.083
Packaging PL3- Largeur (m) 0.386m
Packaging PL4 - Hauteur (m) 1.249m
Packaging PL4 - Longueur (m) 1.2m
Packaging PL4 - nature/type Palette
Packaging PL4 - Poids (KG) 130.416kg
Packaging PL4 - Volume (m³) 1.199
Packaging PL4- Largeur (m) 0.8m
PL1 Quantity 500
Poids 1.35kg
Quantité du packaging PL4 36000
ETIM 5.0 EC000046
ETIM 6.0 EC000046

Update: 10/11/2018 © HellermannTyton 2018
